توسعه راه حل های ارتباطی، انتقال روز افزون داده ها و گسترش شبکه ها ، نیازمند سرعت بیشتر و زیرساخت های دیجیتالی مطمئن تر ، ایمن و کارآمدتر است. برای رفع این نیاز ، لگراند فرانسه سیستم زیرساخت جدید LCS2 ، شامل رک های دیواری و ایستاده ، راه حل های مسی VDI تا 40 گیگابیت بر ثانیه و فیبر نوری تا 100 گیگابیت بر ثانیه را توسعه داده است.
رک ایستاده لگراند فرانسه با نصب ، پیادهسازی و تعمیر و نگهداری آسان ، سریع و بی نیاز از ابزار ، به لطف modularity و عملکرد شبکه ، برای سایت های بزرگ مانند ساختمان های اداری ، پارک های تفریحی ، مراکز خرید بزرگ ، استادیوم ها ، امکانات ورزشی و … مناسب است و الزامات سایت های حساس با حداکثر سطح بحرانی (بیمارستان ها، فرودگاه ها) را برآورده می کند.
ویژگی های فیزیکی رک های ایستاده لگراند فرانسه
رک های ایستاده لگراند فرانسه عمدتاً از موارد زیر تشکیل شده اند :
- چارچوبی که از 4 ستون و 2 صفحه بالایی و پایینی با قابلیت نصب 2 ستون (uprights) برای رک های عمق 600mm و 4 ستون برای رک های عمق 1000mm و 800mm
- درب شیشه ای رک با آزادی چرخش 160 درجه و ظاهری بسيار زيبا که به دو صورت امکان تحویل دارد :
>>درب تکی سفید شفاف منحنی با قابليت تغيير جهت گردش درب (راست گرد و يا چپ گرد) با چاپ پیکسلی در لبه های عمودی به همراه یک دستگیره مجهز به قفل کلید 2433A و 2 عدد لولای فلزی
>>درب ورودی دوتایی به صورت 2 لنگه درب شیشه ای سفید شفاف خمیده با چاپ پیکسلی در لبه های عمودی بیرونی به همراه یک قفل با کلید 2433A در قسمت بالایی هر لنگه درب و 2 ست لولای فلزی برای هر لنگه درب
- درب های جانبی قابل جا به جایی بدون نیاز به ابزار ، از جنس آلیاژ فلزی با روکش پلی استر بافت دار که مقاومت بسیار خوبی در برابر خوردگی و خراش ایجاد می کنند.
- پنل عقب قابل جا به جایی دارای قفل
- 4 پایه “19
- دارای ايندكس IP20 و IK08 در زمينه حفاظت، طبق آخرين استانداردهای IEC 529 و BS 5490
- محافظت در برابر اجسام خارجی و ذرات بزرگتر از 12 mm و مقاومت در برابر ضربه تا حد 5 ژول انرژی
- مجهز به پوشش محافظتی آنتراسیت خاکستری RAL 7016
- قابل ارائه به صورت Extension Cabinet (بدون 2 درب جانبی) و مجهز به کیت اتصال به رک های جانبی
- دارای گستره ی بی نطیری از accessory ها و تجهیزات جانبی ، به منظور اجرای بهترین نوع مدیریت کابل و تجهیزات شبکه که در نهایت زیبایی و نظم بی نظیری را در آرایش داخل رک فراهم خواهند کرد.
سیستم قفل بدون کلید درب عقب
دستگیره درب جلو
مدیریت کابل پیشرفته در رک های ایستاده لگراند
ویژگی های رک های ایستاده لگراند فرانسه
- upright های ’’19 برای هدایت و تثبیت کابل ها :
- اتصال به ترانکینگ از بالا به صورت یکپارچه برای انتقال راست به چپ پچ کورد ها مطابق با شعاع خم
- تسمه با بسته شدن نوع قلاب و حلقه شبکه
- سبد مدیریت کابل با طراحی بسیار نوآورانه فضایی بین 2 رک متصل به هم برای انتقال کابل ها و پچ کورد ها به جلو و عقب ایجاد می کند.
حفظ و نگهداری از کانال جانبی پچ کورد ها در هر 1U و بعلاوه پشتیبانی از طول پچ کورد ها و نیز ارایه انعطاف در سامانه مدیریت کابل مزایایی هستند که از عرصه سامانه مدون طراحی در لگراند به سمت هر گونه آینده ای ، برای توسعه زیر ساخت شبکه خواهد بود.
Legrand Cat No. 46318 + Legrand Cat No. 46466 19″ LCS2 cabinets 42U– Depth 600mm + Link interface height 200mm
ساختار منحصر به فرد رک ایستاده لگراند امکان ورود آسان کابل را از بالا و پایین فراهم می کند
- پانل های مدیریت کابل فلزی ’’19
- واحد توزیع برق ’’19
- DIN rail فراهم می کنند .
این رک ها دارای قابلیت تجهیز با یک واحد کابل کشی برای ایجاد فضای (63 میلی متر یا 165 میلی متر) بین دو رک متصل و به صورت ایزوله ، برای انتقال کابل ها و پچ کورد ها در جلو و عقب رک هستند .
همچنین سینی کابل باید در داخل واحد کابل کشی برای پشتیبانی از سینی کابل بالایی نصب گردد و در نهایت صفحه هایی در پایین آن برای محافظت در برابر گرد و غبار نصب می گردد .
محل اتصال به ترانکینگ از بالای رک به صورت یکپارچه ،منطبق با شعاع خم و انتقال سازمان یافته کابل ها
ساختار آلومینیوم فولاد ضد زنگ سبک با پوششی از رنگ پودری سیاه، مقاوم در برابر خط و خش
پنل های مدیریت کابل روکش دار با قابلیت انتقال کابل ها به صورت افقی و عمودی
پنل مدیریت کابل نوآورانه با فضای اختصاصی برای هر یونیت رک با قابلیت باز شدن درب در دو جهت
مونتاژ و نصب رک های ایستاده لگراند
Legrand Cat No. 46318 + Legrand Cat No. 46334 19″ LCS2 cabinets 42U Depth 600mm + 19″ LCS2 extension cabinets
Legrand Cat No. 46322 + Legrand Cat No. 46335 19″ LCS2 cabinets 42U Depth 800mm + 19″ LCS2 extension cabinets
رک ایستاده لگراند فرانسه “19 سری LCS² علاوه بر زیبایی، با نصب آسان و نگهداری کارآمد پاسخگوی نیاز هر پروژه طراحی شده است .
اتصال زمین خودکار
با گیره اتصال به زمین اتوماتیک برای پنل های جانبی و عقبی
دسترسی کامل به تجهیزات
با درب جانبی قابل جابجایی برای دسترسی کامل
نصب آسان
با علامت گذاری دوگانه upright (پایه های) ’’19
سینی کابل
بدون نیاز به پیچ (Cablofil)
امکان استفاده از درب دو لنگه برای رک ایستاده 42 یونیت
همانطور که قبلا اشاره شد یکی از ویژگی های رک های ایستاده لگراند امکان نصب درب دو تایی به جای درب تکی جهت زیبایی بیشتر رک و سهولت دسترسی مخصوصاً در اتاق سرور هایی که با کمبود جا مواجه هستیم ، می باشد .
Legrand optional double side glass doors
رک های ایستاده متصل ( دوقلو ) لگراند
لگراند فرانسه برای رفع نیازهای مختلف ترکیب های متفاوتی ارائه می دهد :
- ترکیبی از دو رک متصل به هم (استفاده از کیت اتصال جهت ادغام دو رک از پهلو )
- یا ترکیب دو رک متصل با واحد کابل کشی ( استفاده از واحد کابل کشی که باعث صرفه جویی در فضای کف رک می شود)
Legrand Cat No. 463 18
42 U – 19″ LCS2 cabinets – Depth 600mm
Legrand Cat No. 463 30
42 U – 19″ LCS2 extension cabinets
Legrand Cat No. 463 34
LCS2 cabling units – Depth 600mm
Legrand Cat No. 463 22
42 U – 19″ LCS2 cabinets – Depth 800mm
Legrand Cat No. 463 33
42 U – 19″ LCS2 extension cabinets
Legrand Cat No. 463 35
LCS2 cabling units – Depth 800mm
ابعاد دقیق رک های ایستاده لگراند فرانسه
لطفاً برای مشاهده جزئیات روی هر عکس کلیک کنید .
روش براورد رک ایستاده متصل ( دوقلو ) لگراند
براورد رک ایستاده شامل دو بخش است :
……….1. انتخاب ترکیب کابینت رک
شامل انتخاب بدنه رک ها ، واحد توزیع و رابط پیوند در دو عمق 600 و 800 میلی متر
انتخاب رک عمق 600 یا 800 میلی متر
Legrand Cat No. 46318 + 46330 Depth 600mm
Legrand Cat No. 46322 + 46333 Depth 800mm
انتخاب واحد کابل کشی متناب با عمق رک
Legrand Cat No. 46334 For Depth 600mm
Legrand Cat No. 46335 For Depth 800mm
انتخاب رابط پیوند دهنده رک و کانال عبوری کابل (مخصوص رک عمق 600)
Legrand Cat No. 46466 For Depth 600mm
……….2. انتخاب ترکیب لوازم جانبی داخل رک
شامل انتخاب پنل مدیریت و ورودی کابل ، تجهیزات مدیریت انرژی ، تجهیزات تهویه و سینی رک و اتصالات و لوازم پایداری و ساماندهی که در صفحه لوازم جانی رک قابل مشاهده و انتخاب هستند .
مراحل نصب و پیاده سازی رک ایستاده لگراند فرانسه
برای مشاهده روش نصب هر قسمت از رک اسیتاده لگراند فرانسه، می توانید روی تصویر آن کلیک کنید و راهنمای نصب مربوط به آن را در Tab جدید مطالعه فرمایید .
قطعات یدکی قابل تعویض رک های ایستاده لگراند فرانسه
گارانتی تامین قطعات یدکی رک های ایستاده لگراند فرانسه ، امکان دسترسی به قطعات اورجینال را در مدت زمان کوتاهی فراهم می کند . تامین این قطعات هیچ تاثیری بر ضمانت محصول نهایی نداشته و حداکثر ظرف مدت 15 روز ضمانت مرجوعی در صورت نقص فنی دارند. برای مشاهده جزئیات بیشتر روی هر تصویر کلیک کنید .
نمونه پیاده سازی رک ایستاده و اتاق سرور در شبکه های مختلف
کاربرد رک ایستاده لگراند در مراکز پزشکی
پیاده سازی و نصب در نمونه یک مرکز پزشکی با115 اتاق
- سیستم کابل کشی شبکه افقی Cat.6 FTP
- backbone از فیبر نوری
- مجهز به تجهیزات Wi-Fi لگراند
- مجهز به تجهیزات موزاییک در ترانکینگ ها برای قسمتهای اداری، رسپشن، تجهیزات بالای تختها و علائم روشنایی
- مجهز به اتاق سرور شامل بلاک توزیع اصلی دیتا و بلاک توزیع اصلی تلفن می باشد
- بلاک توزیع اصلیِ دیتا به 7 زیر بلاک از طریق لینک های فیبر نوری متصل می شود
کاربرد رک ایستاده لگراند در هتلها
پیاده سازی و نصب در نمونه یک هتل 3 طبقه
با 90 اتاق خواب و سالنهای کنفرانس:
- سیستم کابل کشی شبکه افقی Cat.6 FTP
- backbone از کابل مسی 10 گیگابیت
- مجهز به تجهیزات Wi-Fi لگراند
- مجهز به تحهیزات کلید و پریز موزاییک برای قسمتهای اداری و تجهیزات Galea Life برای اتاق خوابها
- مجهز به کف کاذب Soluflex
- مجهز به اتاق سرور شامل بلاک توزیع اصلی رک ها که متصل به 3 زیر بلاک می باشد و هر کدام از رک های زیر بلاکها در یک طبقه قرار دارند
کاربرد رک ایستاده لگراند در محیط های اداری
پیاده سازی و نصب در نمونه یک طبقه اداری
- مجهز به 63 سوکت RJ 45 شامل : 28 سوکت تلفن و 35 سوکت شبکه
- مجهز به تجهیزات Wi-Fi لگراند برای دسترسی به شبکه
- سیستم کابل کشی شبکه افقی Cat.6 FTP
- مجهز به تجهیزات موزاییک، نصب شده بر ستونهای مجازی و کف کاذب Soluflex
- مجهز به اتاق سرور و برق

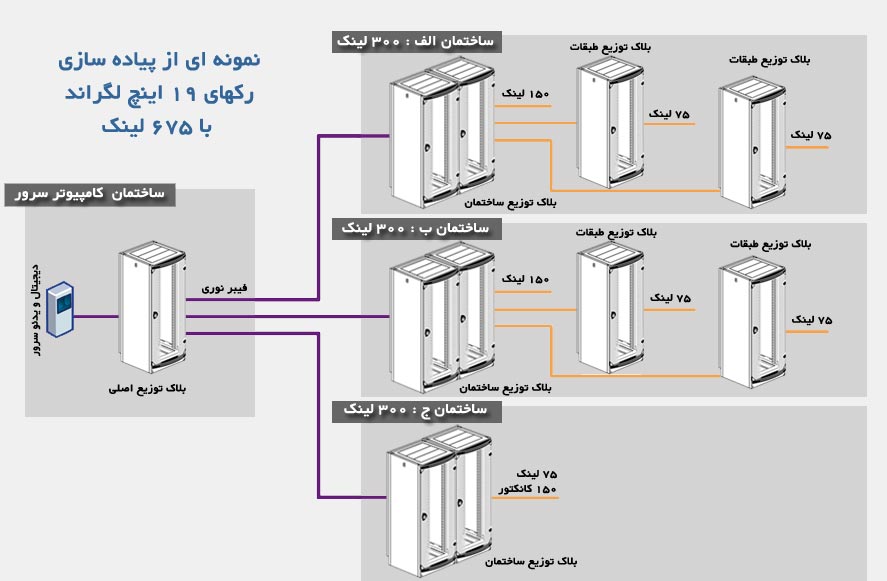

کاربرد رک 19 اینچ لگراند با 675 لینک
رک های ایستاده لگراند فرانسه ، سازگار با محیط زیست
طراحی رک های ایستاده لگراند فرانسه با در نظر گرفتن استاندارد ISO 14020 مربوط به اصول کلی اعلامیه های زیست محیطی و بر اساس گزارش فنی ISO TR/14025 اعلامیه های زیست محیطی نوع III صورت گرفته است .
این شرکت علاوه بر ارائه کلیه اطلاعات مرتبط با ترکیب ساختار، مصرف، پایان عمر و … به مشتریان خود و همچنین کاهش تأثیر محصول بر محیط زیست در کل چرخه عمر آن ، همواره در تلاش برای توسعه راهحلهای نوآورانه در طراحی تاسیساتی است که انرژی کمتری مصرف میکنند، مدیریت بهتری دارند و سازگارتر با محیط زیست هستند.
رک های ایستاده لگراند تا 99% و بسته بندی های آن تا 100% کاملاً قابل بازیافت بوده و فاقد هرگونه مواد زائد خطرناک می باشند .
Voice panel لگراند فرانسه با چهار یونیت دوازده پورت ، جمعاً چهل و هشت keystone از نوع RJ45 را به طور unloaded تامین می نماید
پچ پنل شبکه لگراند در دو نوع کامل 24 پورت و مودولار انواع UTP، STP و FTP در 3 گروه Cat5e , Cat6 Cat6A
تجهیزات جانبی لازم برای حفاظت و بهبود عملکرد تجهیزات Active و Passive شبکه و نظم در آرایش پچ کورد ها و کابل های داخل رک
با قابليت چرخش كل بدنه رک، به همراه تجهيزات داخل آن برای دسترسی آسان به داخل رک بدون خاموش نمودن ادوات Active
