ترانک لگراند فرانسه مدل سه بعدی – 3D DLP

آخرین به روزرسانی 1402/05/16

ترانک شبکه لگراند مدل مثلثی 3D DLP (سه بعدی) ، یک محصول دکوراتیو و اختصاصی بازار کشور فرانسه است و با ایجاد ظاهری متفاوت ، نمایی لوکس و زیبا به محیط می بخشد .  ترانکینگ 3D لگراند علاوه بر انتقال رسانه ها از سه کنج دیوار ، سه کنج کف (سالن های تفکیک شده با پارتیشن ) و سه کنج سقف برای نصب روی میزهای کنفرانس و آزمایشگاهی بسیار مناسب و کاربردی است . دیگر ویژگی ترانکینگ سه بعدی لگراند امکان اتصال به سایر ترانکینگ ها و حتی مینی ترانکینگ های لگراند فرانسه است که آزادی عمل زیادی در طراحی ایجاد می کند .

ترانک شبکه لگراند مدل 3D سایز 80 * 80

Legrand 3D DLP Trunking 80 x 80 Cat. No 323 04

قیمت ترانکینگ سه بعدی دکوراتیو سایز 80*80 لگراند اصل

کاربرد ترانک شبکه مثلثی یا 3D لگراند سایز 80*80 برای انتقال رسانه ها از مسیر سه کنج  :

• دیوار  : انتقال کابل ها از سه کنج دیوار و به صورت عمودی صورت می گیرد و دو ضلع ترانک مثلثی به دیوارها ثابت می شوند .

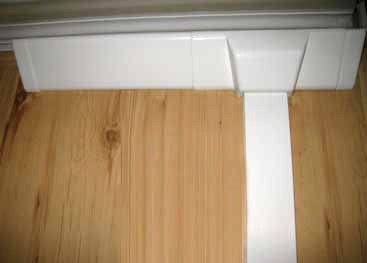

• زمین : در ساختمان های شیشه ای ، کابل ها از مسیر سه کنج کف منتقل می شوند ، به طوریکه قائده ی ترانک مثلثی روی زمین و ارتفاع آن روی شیشه ثابت می گردد.

و

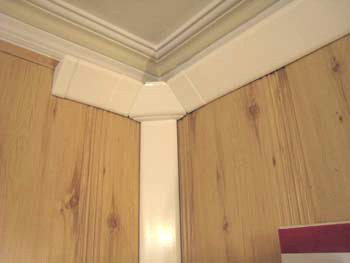

• سقف : کابل ها بین اتاق ها از مسیر سه کنج سقف انتقال یافته و دو ضلع ترانک بین دیوار و سقف ثابت می شود .

……..

ترانکینگ سه گوش سایز 80ترانک شبکه لگراند مدل 3D و سایز 80*80
Legrand Cat No. 32304 + 32310

معرفی برخی از اتصالات ترانکینگ 3D لگراند سایز 80x80

لطفاً برای مشاهده راهنمای نصب هر یک از اتصالات ترانکینگ سه بعدی  3D DLP  لگراند فرانسه ، بر روی تصویر آن کلیک نمایید .

Left or right End cap
مسدود کننده برای ترانکینگ 3D لگراند
Legrand Cat No. 32316

Internal Angle
گوشه داخلی برای ترانکینگ 3D لگراند
Legrand Cat No. 32322

External Angle
گوشه خارجی برای ترانکینگ 3D لگراند
Legrand Cat No. 32328

پارتیشن ترانک شبکه Partition
پارتیشن زیر درب برای ترانکینگ 3D لگراند
Legrand Cat No. 30866

سه راهی کنج ترانک شبکه لگراند به مینی ترانکینگ 3D Junction to mini Trunking
سه راهی کنج برای اتصال به مینی ترانکینگ
Legrand Cat No. 33822

سه راهی کنج ترانک شبکه 3D به ترانکینگ AdaptableJunction to 3D DLP
سه راهی کنج برای انشعاب از ترانکینگ 3D
Legrand Cat No. 10761

سه راهی ترانک شبکه 3D لگراندAngled Junction
و سه راهی گوشه برای انشعاب از ترانکینگ 3D
Legrand Cat No. 32334

Cover Joint
قطعه اتصال درب برای ترانکینگ 3D لگراند
Legrand Cat No. 30901

نصب هالوژن روی ترانک 3D لگراندSupport frame for Halogene lighting
قاب نصب هالوژن
Legrand Cat No. 30903

ترانک شبکه لگراند مدل 3D سایز 105 * 105

Legrand 3D DLP Trunking 105 X 105 Cat. No 323 06

خرید ترانکینگ مثلثی دکوراتیو سایز 105*105 اصل لگراند فرانسه

 این سایز از ترانک 3D علاوه بر ایجاد نمای زیبا در مسیر سه کنج دیوار، زمین و سقف که قبلاً به آن اشاره شده ، با امکان نصب پریز ، انواع رسانه ها را نیز در اختیار کاربران قرار می دهد .

برای مشاهده تصاویر بیشتر ترانکینگ 3D لگراند فرانسه می توانید به قسمت پروژه ها مراجعه کنید .

کاربرد های دیگر ترانکینگ سه بعدی لگراند 105×105 :

• میز های آزمایشگاهی : با نصب این ترانکینگ در انتهای سه کنج صفحه میز های آزمایشگاهی ، پریز ها به صورت مورب و بسیار کاربردی روبروی اپراتور قرار می گیرند.

• میز های کنفرانس : بر روی انواع میز های کنفرانس ، حتی میز های کنفرانس U شکل امکان نصب ترانک سه گوش مثلثی ( 3D ) و دسترسی به انواع پریز به صورت بسیار شیک و دکوراتیو برای مخاطب وجود دارد.

ترانکینگ 3D سایز 105 لگراندترانک لگراند سه بعدی و سایز 105*105
Legrand Cat No. 32306 + 32312..

معرفی برخی از اتصالات ترانکینگ 3D لگراند سایز 105x105

لطفاً برای مشاهده راهنمای نصب هر یک از اتصالات ترانکینگ مثلثی  3D DLP  لگراند فرانسه ، بر روی تصویر آن کلیک نمایید .

مسدود کننده ترانک 3D لگراندLeft or right end cap
و مسدود کننده برای ترانکینگ 3D لگراند
Legrand Cat No. 32318

گوشه داخلی ترانک 3DInternal Angle
و گوشه داخلی برای ترانکینگ 3D لگراند
Legrand Cat No. 32324

گوشه خارجی ترانک 3dExternal Angle
و گوشه خارجی برای ترانکینگ 3D لگراند
Legrand Cat No. 32330

Partition
و پارتیشن زیر درب برای ترانکینگ 3D لگراند
Legrand Cat No. 30866

کادر و پایه 4ماژول ترانک 3D برای درب top onlyMosaic 4 Modules Support Frames
کادر و پایه چهار ماژول موزاییک
Legrand Cat No. 32352

کادر و پایه 2 ماژول ترانک 3D برای درب top onlyMosaic 2 Modules Support Frames
کادر و پایه دو ماژول موزاییک
Legrand Cat No. 32350

قطعه اتصال ترانک 3DCover Joint
و قطعه اتصال درب برای ترانکینگ 3D لگراند
Legrand Cat No. 30908

سه راه اتصال ترانک 3D به ترانکینگ 100*50Junction for 100×50 Trunking
و سه راهی اتصال به ترانکینگ 100×50
Legrand Cat No. 33837

Junction to 3D DLP
و سه راهی کنج برای انشعاب از ترانکینگ 3D
Legrand Cat No. 10761

Support frame for Halogene lighting
قاب نصب هالوژن
Legrand Cat No. 30910

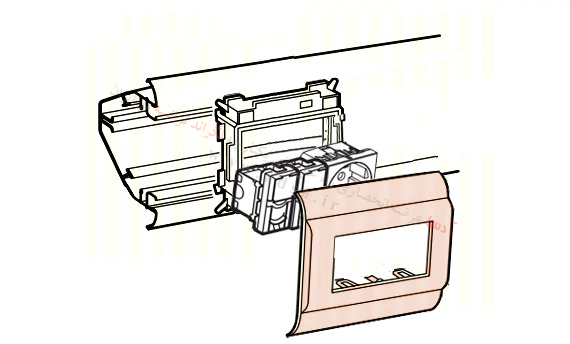

کادر و پایه ترانکینگ مثلثی سه بعدی لگراند فرانسه

کادر و پایه 4 ماژول ترانک شبکه 3D لگراند  Legrand Cat No. 32352

متعلقات , اتصالات گوشه داخلی و خارجی ترانکینگ لگراند مدل مثلثی سه بعدی 3D

Legrand 3D-DLP Selection chart - Trunking & Accessories

همانند سایر ترانکینگ های لگراند فرانسه ،این مدل ترانک شبکه نیز دارای گوشه های داخلی ،خارجی ، مسدود کننده ،سه راهی و …  مخصوص خود می باشد که می توان با توجه به سایز ترانکینگ و مشخصات پروژه ، از جدول زیر اتصالات مورد نیاز زا انتخاب کرد.

ترانکینگ سه بعدی لگراند دارای سه راهی های مخصوص جهت اتصال به ترانکینگ های کلاسیک ،مینی ترانکینگ و سری Adaptable می باشد. بنابراین می توان از ترکیب این مدل ها پروژه را طراحی کرد.

اتصالات نرانکینگ سه بعدی 3D لگراند
اتصالات ترانکینگ سه بعدی لگراند
اتصالات ترانک لگراند مدل مثلثی

متعلقات روشنایی برای ترانکینگ لگراند مدل مثلثی سه بعدی

Legrand 3D-DLP Selection chart - Mounting of Wiring Accessories

کادر و پایه مخصوص ترانکینگ مثلثی لگراند

راهنمای انتخاب سایز ترانک سه بعدی لگراند بر حسب حجم کابل برق و شبکه

الف. محاسبه حجم کابل

1. جدول محاسبه حجم کابل برق

تخمین حجم کابل برق در ترانکینگ

2. جدول محاسبه حجم کابل شبکه

محاسبه حجم کابل شبکه لگراند در ترانکینگ لگراند

ب. ظرفیت ترانکینگ

جدول ظرفیت ترانکینگ سه بعدی لگراند فرانسه 3D DLP

ترانک برق و شبکه لگراند

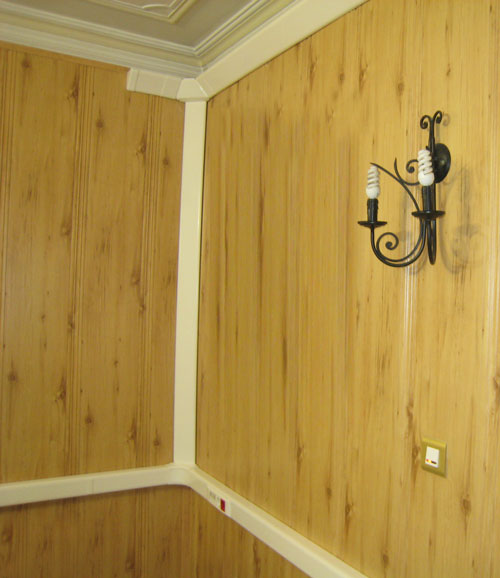

ترانکینگ مثلثی سه بعدی لگراند
