• جعبه پريز کف خواب لگراند با gang frame فلزی غیر آهنی

جعبه پريز کف خواب لگراند با gang frame فلزی غیر آهنی

کف خواب فلزی لگراند آخرین به روزرسانی     1402/03/04

جعبه کف خواب فلزی لگراند

جعبه کف خواب فلزی لگراند

Metal Underfloor Boxes
Cat No. 896 34+896 36/37

جعبه پریز /کف خواب لگراند با Gang frame فلزی غیر آهنی

در این راه حل، هدف لگراند فرانسه ایجاد یک شالوده توزیع فراگیر به کمک طراحی و اجرای الگوی مختصات متقاطع، مطابق شکل زیر برای رسانه های متنوع مورد نیاز در محیط کار است. به طوری که بعدها پس از اجرا پروژه بتوان با بروز تغییرات در کاربری ساختمان، انتقال دپارتمان ها یا نوسازی و دکوراسیون جدید، سیستم کف را بی نیاز از هرگونه تغییرات، هزینه مجدد و تخریب حفظ نمود.کف خواب فلزی غیر آهنی لگراند

جعبه پریز دفنی/ کف خواب لگراند با Gang Frame فلزی غیر آهنی توکار

Legrand Cat No. 89634 + 89667

جعبه پریز کف خواب فلزی یک راه حل نوین جهانی، هوشمند و با دوام دائمی است.که توسط Legrand فرانسه، برای رهایی یافتن از سنت مخرب فنر انداختن در پروژه ها، نجات عملیات کابل کشی از عوارض ناگوار آن و پیشگری از آسیب رسیدن به رسانه ها دگرگونی ارزشمندی پدید آورده است.
اجرای این سیستم پر ظرفیت دسترسی از کف، برای محیط های Open Space Office که سطح تمام شده آنها در اتمام نازک کاری کف، از مصالح گرانقیمت، نفیس و دائمی برخوردار است مناسب است.

کف خواب فلزی توکار لگراندA Concerte Solution Metal Underfloor Box

این مزیت بزرگ به یمن طراحی خاص و دو منظوره جعبه کف خواب فلزی لگراند می باشد.که به طور همزمان نقش جعبه تقسیم و جعبه نصب پریز را ایفا می نمایند. بعلاوه نوع طراحی بی نظیر ترانکینگ ویژه این راهکار، امنیت فرکانسی رسانه ها و پشتیبانی از قوانین خم و Separation را به شکلی هوشمندانه و کاملا منعطف، تامین نموده است. چون آنها قابلیت دارند تا با اتصال کلیپسی به یکدیگر، تا چندین کانال ایجاد نمایند.

در طرح تولید هر دو جزء سیستم یعنی ترانکینگ دفنی و جعبه کف خواب فلزی بکار رفته در این راه حل، توان تحمل وزن و فشار مصالح ساختمانی و بتن ریزی پیش بینی شده و برای سالهای متمادی کاملاً مقاوم هستند.

Gange frame برای زیر جعبه پریز کف خواب لگراند فرانسه

Legrand metal Gang Frame for floor boxes

قطعه Gang frame فلزی غیر آهنی برای جعبه پریز کف توکار لگراند

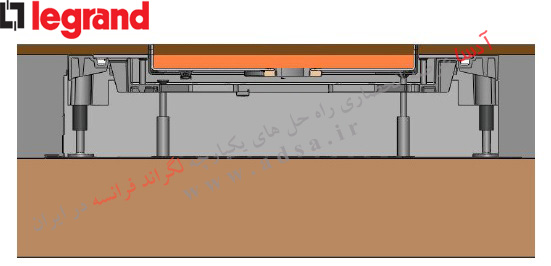

قابلیت تنظیم ارتفاع از 56 تا 140 میلی متر

دارای کناره های قابل برش نسبت به سایز ترانکینگ دفنی

دارای درپوش قابل تعویض با کادر فلزی

ابعاد گنگ فریم فلزی لگراند
گفنگ فریم مخصوص کف خواب فلزی لگراند

Legrand Cat No. 89634   Underfloor box – universal metal in-screed back box

جزئیات گنگ فریم کف خواب فلزی لگراند

Before fitting coating, adjustment of the level of the inside of the cover (difference between the coating thickness and the cover height)0

.

قبل از نصب روکش ، سطح داخل پوشش را از حدفاصل ضخامت پوشش و ارتفاع gang frame تنظیم نمایید .

Legrand Mounting cover plate for floor boxes

کادر برای نصب کف خواب فلزی لگراند کادر فلزی برای نصب جعبه پریز های کف خواب لگراند

Legrand Cat No. 89636   Mounting cover plate for floor boxes 12 modules or 10 modules

Legrand Cat No. 89637   Mounting cover plate for floor boxes 18 modules

کادر فلزی برای نصب فلور باکس لگراند

راهنمای مراحل نصب جعبه پریز کف خواب فلزی غیر آهنی لگراند

ثابت کردن گنگ فریم مخصوص کف خواب فلزی لگراند1. ثابت کردن Gang frame فلزی غیر آهنی

تنظیم ارتفاع  2. تنظیم ارتفاع از 56 تا 140 میلیمتر

قرار دادن کناره های کف خواب فلزی لگراند4. قرار دادن صفحه های فلزی در چهار طرف

بتن ریزی5. ریختن بتن

برداشتن پوشش گنگ فریم6. برداشتن درپوش gang frame

گذاشتن کادر فلورباکس7. جاگذاری کادر جعبه پریز کف خواب

قرار دادن جعبه پریز کف خواب لگراند8. قراردادن فلور باکس  یا جعبه پریز

نازک کاری کف9. انجام نازک کاری کف

تنظیم جهت باز شدن درب10. تنظیم جهت باز شدن درب جعبه پریز

اتصال به پریز ها11. اتصال کابل ها

پایان نصب12. پایان فرایند نصب

جدول مشخصات فنی Gange frame فلزی غیر آهنی لگراند فرانسه

  • Composition and function with distribution system on floor
92 x 20 Cat.No 32800 Over floor trunking
4 Number of compartments
Distribution box :  Cat.No 32801 Accessories for over floor trunking
Flat angle : Cat.No 32802
Cover joint : Cat.No 32803
End cap : Cat.No 32807
White Cat.No 30742 Mini-columns
White Cat.No 30707 High fixed Column
White Cat.No 30700 High movable Column

ظاهری زیبا و مدرن ،امکان ارتباط با ترانکینگ های روکار کف ، قابل تجهیز با انواع کلید و پریز های mosaic programme

تحمل وزن 3 تن بر متر مربع ، صفحات عایق صدا و آکوستیک از جنس ورقه های فولادی گالوانیزه ، قابل بازیافت و مقاوم در برابر آتش سوزی

تنها ترانکینگ دفنی کلیپسی با‏قابلیت ایجاد کانال‏‏ های متعدد کابل ، دارای جعبه تقسیم/ کف خواب فلزی با امکان تنظیم ارتفاع

ارتفاع قابل تنظیم از 75 تا 105 میلی متر ، درپوش با روکش فولاد ضد زنگ ،امکان هماهنگی با طراحی کف ،قابل استفاده در کف کاذب غیر لگراند
