کابل شبکه لگراند فرانسه

کابل لگراند

کیفیت کابل شبکه لُگراند فرانسه

کابل شبکه لگراند از نظر مقایسه با رقبای جهانی خویش ممتاز ترین و بالاترین سطح کیفیت محصول را ارائه نموده است . زیرا انطباق نصب از نظر کیفیت محصول یکی از مهمترین اجزای زیرساخت شبکه برای عملکرد کل سیستم است. به همین دلیل ، لگراند فرانسه برای سازگاری بخش های مختلف بستر زیرساخت شبکه ( Physical Layer structure ) طیفی متشکل از چهار زوج بر هم تابیده را در سه نوع FTP ، UTP و SFTP برای کابل های شبکه ( به غیر از cat5e ) ارائه می دهد . کیفیت بالای ساخت ، افزایش ضخامت عایق ها برای کاهش اثرات تلاقی ، کاهش گام پیچشی زوج سیم ها از ویژگی های برجسته  کابل شبکه لگراند فرانسه می باشد .

هرگونه خطا در انتخاب ، خرید و نصب کابل ، به طور جدی عملکرد نصب در کل شبکه را به خطر می اندازد.

برای سیستم های کابل کشی ساخت یافته ، نیاز به استفاده از کابل های چهار زوج متقارن   Cat 6، Cat 5e و Cat 6A (به ترتیب 100 مگاهرتز ، 250 مگاهرتز و 500 مگاهرتز) می باشد .



روکش های مختلف کابل شبکه لُگراند فرانسه

کابل های شبکه دارای انواع مختلف روکش هستند که باید با توجه به منطقه ای که سیستم کابل کشی در آن نصب می شود نوع روکش انتخاب گردد .

کابل شبکه لگراند فرانسه با دو نوع روکش ( Jacket ) PVC و LSZH عرضه می شوند که نوع LSZH آن فاقد هالوژن می باشد و در هنگام امداد رسانی سوانح آتش سوزی گاز سمی هالوژن تولید نمی کند.

در روند تولید کابل شبکه لگراند فرانسه روکش های PVC ظاهری براق و روکش های LSZH دارای ظاهری مات هستند .

کابل لگراند cat6

دقت کابل شبکه لُگراند فرانسه

کابل های شبکه چهار زوج تشکیل شده اند ،این زوج ها طبق یک طرح خاص درون روکش کابل قرار گرفته اند که برای کاهش ضعف و اثرات متقابل ضروری است. این طرح شامل چرخاندن زوج سیم ها به صورت جداگانه است، این زوج ها با استفاده از رنگ های استاندارد مشخص می شوند. هر یک از این زوج سیم ها دارای زاویه ای متفاوت هستند و به نوبه خود به شکل متفاوتی در داخل روکش بیرونی پیچ خورده اند.



تنظیم بهینه Gage در کابل شبکه لُگراند فرانسه

اندازه مجاز زوج سیم توسط استاندارد بین 22 تا 26 AWG است:  24AWG بیشترین استفاده را در همه موارد دارد. AWG  مخفف American Wire Gauge مربوط به واحد اندازه گیری است که توسط استانداردهای آمریکا برای اندازه گیری مقطع کابل ها استفاده می شود. از آنجا که یک نسبت است ، کوچکترین سطح مقطع مربوط به بزرگترین اندازه های AWG است.

کابل شبکه دو قلو (دو کابل به هم چسبیده)

بر اساس دیدگاه های مدرن تری ، مثلاً در طراحی آن دسته از شبکه های زیرساخت که به پویایی (Dynamic Performance) فکر می کنند و یا سازمان هایی که سرگرم پیاده سازی پروژه شبکه  Voip ، هستند کابل شبکه لگراند فرانسه می تواند طبقه بندی دیگری نیز داشته باشد . به طوری که کابل های شبکه لگراند در دو گروه کابل شبکه دو قلو با دو کابل بهم چسبیده ( کابل شبکه Double Jacket دو قلو لگراند ) و کابل شبکه تک روکش (single jacket)  نیز , دسته بندی شده اند . به طور متداول در Market جهانی و به ویژه اروپا و آمریکا همواره کابل دو قلو برای پروژه هایی که در سیاست های طراحی شبکه خود اهداف زیر را پایه گذاری نموده اند ، تولید و ارائه می گردند :

  • اجرای زیرساخت برای شبکه های Data و VOIP
  • ایجاد کلاس ایمنی فیزیکی بالاتر و  Redundancy در مواقع بروز و مهار بحران
  • افزایش بهره وری در زمان نصب و دستمزد برای نصب پریز های شبکه دو پورت یا نزدیک به هم ( زیر دو متر )



کابل های شبکه دو قلو لگراند فرانسه فقط در دو سطح فرکانسی Cat6 و Cat5e ارائه میگردد و به آسانی می توانند از یکدیگر جدا شوند  .

کابل شبکه لگراند دوقلو (دو کابل به هم چسبیده با دو روکش مستقل)

کابل شبکه لگراند تک روکش

مزایای کابل های دو قلوی شبکه ( دو کابل بهم چسبیده با دو روکش مستقل ) لگراند فرانسه :

  • 50% صرفه جویی در هزینه دستمزد
  • طراحی شده برای شبکه های VOIP
  • 50% کاهش در زمان نصب و راه انداری شبکه
  • زیبایی آرایش رک و نظم دهی بیشتر کابلها در داخل رک
  • مناسب برای شبکه هایی که پریز های دو قلو دارند (دو پورت)
  • کاهش حداقل  15% التهاب و تورم انباشت کابل ها بر روی هم
  • انضباط بیشتر و برچسب گذاری آسان تر کابل های شبکه در داخل ترانکینگ های لگراند
  • کابل دو قلو ویژه شبکه هایی که در سیاست طراحی خود Redundancy را هدف گذاری نموده اند
  •  یک راه حل بسیار کاربردی و مفید در نصب پریز های شبکه ی کامپیوتری که در فواصل نزدیک به هم قرار دارند
  • زیبایی بالاتر در نتیجه ساماندهی بهتر کابل شبکه در رک دیواری لگراند و یا نظم دهی بیشتر کابل شبکه uplink یا backbone در رک ایستاده لگراند

کابل شبکهUTP ، کابل شبکه FTP ، کابل شبکه SFTP لگراند فرانسه

از نقطه نظر امنیت فرکانسی رسانه نیز ، کابل های شبکه لگراند فرانسه می توانند به سه دسته تقسیم شوند . در واقع کلیه کابل های شبکه مسی از جمله کابل های شبکه لگراند فرانسه عموماً در معرض منابع آلوده مختلف ، اعم از فرکانسی و مغناطیسی و … هستند و به همین دلیل می بایست آن ها را متناسب با کاربری ساختمان ها انتخاب و استفاده نمود .

کابل شبکه برای کاربری مسکونی



U/UTP : Unshielded Twisted Pairs

کابل شبکه UTP یا U/UTP بدون شیلد

مناسب برای ساختمان های مسکونی که به لحاظ آلودگی فرکانسی و سیگنالی کاملاً پاک هستند.

کابل شبکه ftp

کابل شبکه برای کاربری اداری

F/UTP : Foiled Twisted Pairs

کابل شبکه FTP یا  F/UTP دارای فویل آلمینیومی و مفتول

مناسب برای ساختمان های اداری که ریسک آلودگی فرکانسی دارند ولی این آلودگی محرز نیست مانند: بیمارستان ها ،مراکز خرید ، دفاتر شرکت ها و…

رشته مفتول در کابل شبکه FTP  به عنوان contact نهم برای اتصال به زمین استفاده می شود.

کابل شبکه sftp

کابل شبکه برای کاربری صنعتی

SF/UTP : Shielded Foiled Twisted Pairs

کابل شبکه SFTP یا SF/UTP دارای فویل ، شیلد و مفتول

مناسب برای محیط های صنعتی که آلوده به برق سه فاز هستند مانند : پالایشگاه ها ، سایت صنایع سنگین ، سالن مونتاژ خودرو و …

رشته مفتول به هم تابیده در کابل شبکه SFTP به عنوان contact نهم برای اتصال به زمین استفاده می شود.



….


Legrand Copper LAN Cable CAT 5e

مشخصات کلی کابل شبکه  Cat5e لگراند فرانسه



کابل شبکه Cat5e لگراند به صورت به هم تابیده با روکش طوسی رنگ و در حلقه های 305 متری تک رشته و 500 متری دو قلو تولید می گردد. این کابل ها فقط در انواع UTP و FTP با استاندارد های تایید شده ISO 11801 ed. 2.0, EN 50173-1 , EIA/TIA 568 تولید و عرضه می گردد.

کاربرد این گروه از کابل شبکه لگراند برای شبکه های LAN با حداکثر سینگال عبوری 100MHz می باشد و قابل اتصال به کانکتورهای RJ45 هستند.

کابل دو قلو cat5e

کابل شبکه دو قلو Cat 5e UTP لگراند فرانسه

Legrand Cat No. 32773

F/UTP (previously FTP) – 2 x 4 pairs

کابل شبکه Cat 5e FTP لگراند فرانسه (کاربری اداری)

                  Legrand Cat No. 32774

LSZH Length 500 m

Supplied on reel 500X2 m  دو قلو

Weight 38  kg

دو کابل شبکه بهم چسبیده با دو روکش مستقل

U/UTP (previously UTP) – 2 x 4 pairs

کابل شبکه Cat 5e UTP لگراند فرانسه (کاربری مسکونی )

Legrand Cat No. 32773

PVC Length 500 m

Supplied on reel 500X2 m  دو قلو

Weight 29  kg

دو کابل شبکه بهم چسبیده با دو روکش مستقل

کابل شبکه cat5e

F/UTP (previously FTP) – 4 pairs

کابل شبکه Cat 5e FTP لگراند فرانسه (کابری اداری)

Legrand Cat No. 32753

PVC Lenght 305 m

Supplied on reel

Weight 29 kg

Legrand Cat No. 32752

LSZH Length 305 m

Supplied in cardboard box

Weight 12 kg

کابل شبکه cat5e

F/UTP (previously FTP) – 4 pairs

کابل شبکه Cat 5e FTP لگراند فرانسه (کابری اداری)

Legrand Cat No. 32753

PVC Lenght 305 m

Supplied on reel

Weight 29 kg

Legrand Cat No. 32752

LSZH Length 305 m

Supplied in cardboard box

Weight 12 kg

U/UTP (previously UTP) – 2 x 4 pairs

کابل شبکه Cat 5e UTP لگراند فرانسه (کاربری مسکونی )

Legrand Cat No. 32773

PVC Length 500 m

Supplied on reel 500X2 m  دو قلو

Weight 29  kg

دو کابل شبکه بهم چسبیده با دو روکش مستقل

F/UTP (previously FTP) – 2 x 4 pairs

کابل شبکه Cat 5e FTP لگراند فرانسه (کاربری اداری)

                  Legrand Cat No. 32774

LSZH Length 500 m

Supplied on reel 500X2 m  دو قلو

Weight 38  kg

دو کابل شبکه بهم چسبیده با دو روکش مستقل

Legrand Copper Lan Cable CAT 6

مشخصات کلی کابل شبکه   CAT 6 لگراند فرانسه



کابل شبکه Cat 6 لگراند به صورت به هم تابیده با روکش آبی رنگ و در حلقه های 305 و  500متری تک رشته و دو قلو تولید می گردد. این کابل ها در انواع FTP ، UTP  و SFTP با استاندارد های تایید شده ISO 11801 ed. 2.0, EN 50173-1 , EIA/TIA 568 تولید و عرضه می گردد.
کاربرد این گروه از کابل شبکه لگراند برای شبکه های LAN با حداکثر سینگال عبوری 250MHz می باشد و قابل اتصال به کانکتورهای RJ45 هستند.

کابل دو قلو لگراند cat6

کابل شبکه دو قلو Cat 6 FTP لگراند فرانسه

Legrand Cat No. 32776

SF/UTP (previously SFTP) – 4 pairs

کابل شبکه Cat 6 SFTP لگراند فرانسه (کاربری صنعتی)

Legrand Cat No.32759

PVC  Length 500 m

Supplied on reel

Weight 29 kg

Legrand Cat No.32757

LSZH Length 500 m with

Supplied on reel

Weight 29 kg

F/UTP (previously FTP) – 4 pairs

کابل شبکه Cat 6 FTP لگراند فرانسه (کاربری اداری)

Legrand Cat No. 32758

PVC  Length 500 m

Supplied on reel

Weight 25 kg

Legrand Cat No. 32756

LSZH Length 500 m

Supplied on reel

Weight 25 kg

U/UTP (previously UTP) – 4 pairs

کابل شبکه Cat 6 UTP لگراند فرانسه (کاربری مسکونی)

Legrand Cat No. 32755K

PVC Lenght 305 m

Supplied on reel

Weight 10.6 kg

Legrand Cat No. 32755

PVC Length 305 m

Supplied on reel

Weight 16 kg

Legrand Cat No. 32754

LSZH Length 305 m

Supplied on reel

Weight 16 kg

U/UTP (previously UTP) – 4 pairs

کابل شبکه Cat 6 UTP لگراند فرانسه (کاربری مسکونی)

Legrand Cat No. 32755K

PVC Lenght 305 m

Supplied on reel

Weight 10.6 kg

Legrand Cat No. 32755

PVC Length 305 m

Supplied on reel

Weight 16 kg

Legrand Cat No. 32754

LSZH Length 305 m

Supplied on reel

Weight 16 kg

F/UTP (previously FTP) – 4 pairs

کابل شبکه Cat 6 FTP لگراند فرانسه (کاربری اداری)

Legrand Cat No. 32758

PVC  Length 500 m

Supplied on reel

Weight 25 kg

Legrand Cat No. 32756

LSZH Length 500 m

Supplied on reel

Weight 25 kg

SF/UTP (previously SFTP) – 4 pairs

کابل شبکه Cat 6 SFTP لگراند فرانسه (کاربری صنعتی)

Legrand Cat No.32759

PVC  Length 500 m

Supplied on reel

Weight 29 kg

Legrand Cat No.32757

LSZH Length 500 m with

Supplied on reel

Weight 29 kg

بافت Shield کابل لگراند فرانسه از نظم و ظرافت خیره کننده ای برخوردار است و کیفیت و دقت Shield بافته شده به طور واضح بیانگر سطح بالای دقت تولید در کارخانجات لگراند فرانسه است .

F/UTP (previously FTP) – 2 x 4 pairs

کابل شبکه Cat 6 FTP لگراند فرانسه (کاربری اداری)

Legrand Cat No. 32776

LSZH Length 500X2m

Supplied on reel

Weight 48 kg

دو کابل شبکه بهم چسبیده با دو روکش مستقل

U/UTP (previously UTP) – 2 x 4 pairs

کابل شبکه Cat 6 UTP لگراند فرانسه (کاربری مسکونی)

Legrand Cat No. 32775

PVC Length 500X2m

Supplied on reel

Weight 38kg

دو کابل شبکه بهم چسبیده با دو روکش مستقل

U/UTP (previously UTP) – 2 x 4 pairs

کابل شبکه Cat 6 UTP لگراند فرانسه (کاربری مسکونی)

Legrand Cat No. 32775

PVC Length 500X2m

Supplied on reel

Weight 38kg

دو کابل شبکه بهم چسبیده با دو روکش مستقل

F/UTP (previously FTP) – 2 x 4 pairs

کابل شبکه Cat 6 FTP لگراند فرانسه (کاربری اداری)

Legrand Cat No. 32776

LSZH Length 500X2m

Supplied on reel

Weight 48 kg

دو کابل شبکه بهم چسبیده با دو روکش مستقل

بافت Shield کابل لگراند فرانسه از نظم و ظرافت خیره کننده ای برخوردار است و کیفیت و دقت Shield بافته شده به طور واضح بیانگر سطح بالای دقت تولید در کارخانجات لگراند فرانسه است .

Legrand Copper Cable CAT 6A & CAT 7

مشخصات کلی کابل شبکه CAT 6A و CAT 7 لگراند فرانسه



کابل شبکه Cat 6A و Cat 7 لگراند به صورت به هم تابیده با روکش زرد رنگ و در حلقه های  500 متری تک رشته تولید می گردد. این کابل ها در انواع FTP  و SFTP با استاندارد های تایید شده ISO 11801 ed. 2.0, EN 50173-1 , EIA/TIA 568 تولید و عرضه می گردد.
کاربرد این گروه از کابل شبکه برای شبکه های LAN با حداکثر سینگال عبوری 500MHz (کابل Cat 6A) و 600MHz (کابل Cat 7) می باشد و قابل اتصال به کانکتورهای RJ45 هستند.

Cat. 7 – S/FTP (previously SFTP) – 4 pairs

کابل شبکه Cat 7 SFTP لگراند فرانسه (کاربری صنعتی)

Legrand Cat No. 32777

Performance 600 MHz
LSZH – Length 500 m
Supplied on reel
Weight 25 kg

Cat. 6A 10 Giga – F/UTP (previously FTP) – 4 pairs

کابل شبکه Cat 6A FTP لگراند فرانسه (کاربری اداری)

Legrand Cat No.32778

Performance 500 MHz
LSZH – Length 500 m
Supplied on reel
Weight 25 kg

کابل شبکه cat6
انواع کابل شبکه لگراند

عملکرد فنی سه گانه

    ساختار تضمین عملکرد

    سیستم های لگراند

    System guaranteed
    performance of the
    Legrand systems

جدول اطلاعات فلوک پچ کورد لگراند
پنل poe لگراند
تست فلوک کابل ، پچ پنل ، پچ کورد و پریز شبکه لگراند

عملکرد فنی سه گانه

اندازه‌گیری‌ مولفه‌ها و پیوندهای LCS2، و تأیید توسط آزمایشگاه مستقل 3P Third Party Testing، عملکرد های فنی سه‌گانه سیستم LCS2 را برجسته کرده‌اند : عملکرد انتقال در Category 5e, 6 , 6A ، عملکرد اجرا و پیاده‌ سازی و عملکرد تعمیر و نگهداری .

001

عملکرد انتقال در Category 5e, 6 , 6A

برای مسافت های طولانی 100 متر ، سرعت انتقال داده 101Giga با هدر رفت سیگنال بسیار کم را تضمین می کند و برای مسافت های کوتاه 15 متر ،  101Giga مقاومت اکو خوبی را تضمین می کند.

002

عملکرد اجرا و پیاده سازی

مقادیر اندازه گیری شده بسیار فراتر از الزامات استاندارد ISO 11801 هستند ، بنابراین یک حاشیه ایمنی برای رفع شدیدترین محدودیت های نصب ارائه می دهد.

003

عملکرد تعمیر و نگهداری

لگراند متعهد به پایداری سیستم LCS2 است و بر اساس ملاحظات VDI ، گارانتی کیفیت ،‌برای عملکرد این سیستم  را به مدت 20 سال ارائه می دهد.

توجه: تمام محصولات LCS2 لگراند فرانسه ،‌ مطابق با الزامات RoHS هستند. الزامات RoHS  استفاده از برخی مواد مضر (سرب، جیوه، کادمیوم، کروم شش ظرفیتی، PBB و PBDE) را محدود می کند.

تست فلوک تجهیزات شبکه لگراند

عملکرد فنی سه گانه

اندازه‌گیری‌ مولفه‌ها و پیوندهای LCS2، و تأیید توسط آزمایشگاه مستقل 3P Third Party Testing، عملکرد های فنی سه‌گانه سیستم LCS2 را برجسته کرده‌اند : عملکرد انتقال در Category 5e, 6 , 6A ، عملکرد اجرا و پیاده‌ سازی و عملکرد تعمیر و نگهداری .

001

عملکرد انتقال در Category 6A

برای مسافت های طولانی 100 متر ، سرعت انتقال داده 101Giga با هدر رفت سیگنال بسیار کم را تضمین می کند و برای مسافت های کوتاه 15 متر ،  101Giga مقاومت اکو خوبی را تضمین می کند.

002

عملکرد اجرا و پیاده سازی

مقادیر اندازه گیری شده بسیار فراتر از الزامات استاندارد ISO 11801 هستند ، بنابراین یک حاشیه ایمنی برای رفع شدیدترین محدودیت های نصب ارائه می دهد.

003

عملکرد تعمیر و نگهداری

لگراند متعهد به پایداری سیستم LCS2 است و بر اساس ملاحظات VDI ، گارانتی کیفیت ،‌برای عملکرد این سیستم  را به مدت 20 سال ارائه می دهد.

توجه: تمام محصولات LCS2 لگراند فرانسه ،‌ مطابق با الزامات RoHS هستند. الزامات  RoHS  استفاده از برخی مواد مضر (سرب، جیوه، کادمیوم، کروم شش ظرفیتی، PBB و PBDE) را محدود می کند.

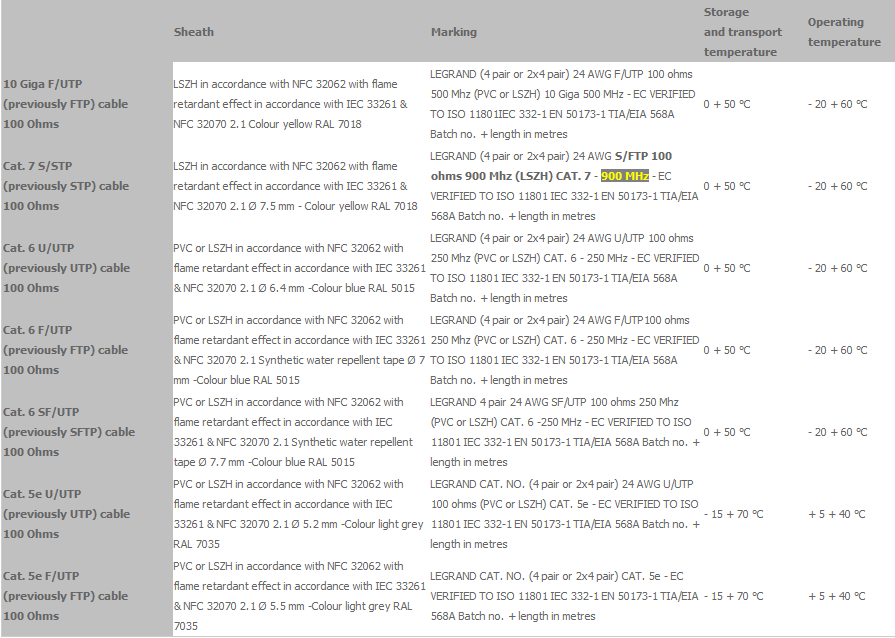

جدول مشخصات فنی کابل های شبکه لگراند فرانسه :

کابل شبکه Cat 7 SFTP لگراند فرانسه

Legrand Cat No. 32777

کابل شبکه Cat 6 SFTP لگراند فرانسه

Legrand Cat No. 32759

کابل شبکه Cat 6 FTP لگراند فرانسه

Legrand Cat No. 32758

کابل شبکه Cat 6 UTP لگراند فرانسه

Legrand Cat No. 32755

امکان استفاده همزمان از يونيت های مختلف شبکه FTP، UTP و STP و حتی فیبر نوری و تلفن در یک پچ پنل

پریز شبکه لگراند فرانسه در انواع Cat6A، Cat6 و Cat5e در دو سایز یک و دو ماژول

پچ کورد شبکه لگراند سری LCS2 در انواع Cat6 ،Cat5e و Cat6A جهت اتصال بین سوئیچ شبکه و پچ پنل یا اتصال بین کامپیوتر ها و پریز ها

سری جدید پچ پنل لگراند شامل 4 كاست 6 پورت در انواع UTP، STP و FTP در 3 گروه Cat5e , Cat6 Cat6A
