انواع کاست یونیت های پچ پنل LCS لگراند فرانسه

کاست یونیت های لگراند فرانسهیونیت پچ پنل لگراند فرانسه شامل انواع مختلف از چندین نوع پورت  UTP، STP و FTP و , Cat5e , Cat6 , Cat7 و  انواع پورت فیبر نوری مالتی مود و سینگل مود   و یونیت های تلفن  و نیز یونیت های POE می باشد . که کلیه این کاست یونیت ها کاملاً  هماهنگ با پچ پنل های ماژولار  لگراند  می باشد که امکان استفاده همزمان از کاست یونیت های مختلف از چندین نوع را درکنار هم فراهم کرده است.

از مزایای استفاده از کاست یونیت های مختلف در پچ پنل های ماژولار می توان به اینکاست یونست پچ پنل لگراند نکته اشاره داست که  اگر پورتی به هر عنوان دچار مشکل شود فقط همان کیستون داخل یونیت تعویض می شود و نیاز به تعویض کامل پچ پنل نیست ، کیستون های لگراند به کابل شبکه متصل می شود و یک پورت مادگی Rj – 45 در اختیارما قرار می دهد. کیستون ها درون یونیت های روی پچ پنل ماژولار قرار می گیرد.
در شبکه های ساخت یافته ابتدا و انتهای هر کابل شبکه کیستون قرار می گیرد.

کیستون های لگراند متناسب با نوع کابل شبکه انتخاب می شود. برای مثال برای  کابل شبکه Cat 6 از کیستون Cat6 استفاده میگردد.

انواع مختلف یونیت های لگراند قابل نصب در پچ پنل به شرح ذیل ارائه میگردد:

یونیت های پچ پنل از نوع Cat6، Cat5eو Cat7

Legrand Patch Units CAT 5e

مشخصات کلی

کاست یونیت Cat5e لگراند

یونیت های پچ پنل   Cat5e
مجهز به چهار کانکتور  RJ 45
کاربرد  در شبکه های چند منظوره جهت انتقال  تلفن و  دیتا به  سمت پریز های RJ45

یونیت های  Cat5e دارای 3 نوع FTP ,STPو UTP می باشد





Cat No. 327 32 STP

Cat No. 327 31 FTP

Cat No. 327 30 UTP

Legrand Patch Units CAT 6

مشخصات کلی

کاست یونیت  Cat6  لگراند

یونیت های پچ پنل   Cat6

مجهز به چهار کانکتور  RJ 45
کاربرد  در شبکه های چند منظوره جهت انتقال  تلفن و  دیتا به  سمت پریز های RJ45

یونیت های  Cat 6 دارای 3 نوع FTP ،STPو UTP می باشد





Cat No. 327 12 STP

Cat No. 327 11 FTP

Cat No. 327 10 UTP

Legrand Patch Units CAT 7

مشخصات کلی

کاست یونیت Cat7  لگراند

یونیت های پچ پنل Cat7 د(10Giga)

مجهز به چهار کانکتور  RJ 45
کاربرد  در شبکه های چند منظوره جهت انتقال  تلفن و  دیتا به  سمت پریز های RJ45

یونیت های  Cat7 از نوع STP  می باشد





Cat No. 327 35 STP

کاست یونیت های لگراند فرانسه

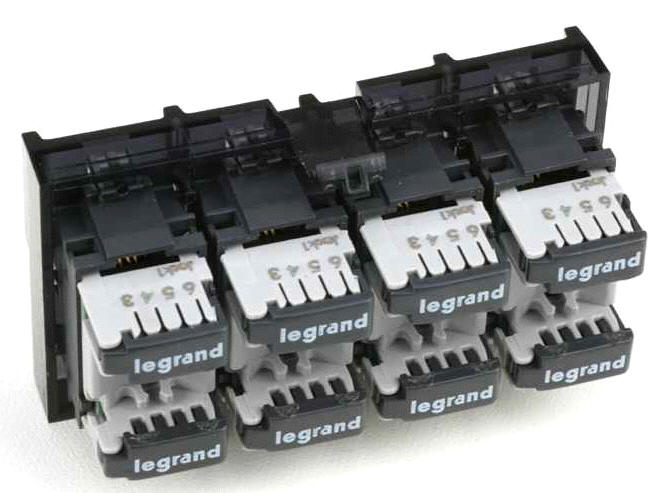

یونیت های تلفن

Legrand Telephone Units

مشخصات کلی

یونیت تلفن لگراند

یونیت های تلفن

مجهز به  هشت کانکتور  RJ 45

یونیت های  تلفن لگراند شامل دو مدل زیر می باشد:





Cat No. 327 04 3-6/4-5 Contacts

Cat No. 327 08 4-5/7-8 Contacts

یونیت کاست لگراند

یونیت های فیبر نوری - سینگل مود

Single Mode Optical Fiber Units (9/125 μm)

مشخصات کلی

یونیت فیبر لگراند

یونیت های فیبر نوری- سینگل مود

یونیت های SC و LCبرای 4 و 6فیبر سینگل مود

با قابلیت کارگزاری درون  دراور های  فیبر نوری و  نیز داخل پچ پنل از طریق کا ست های فیبر نوری

یونیت های  فیبر نوری- سینگل مود  شامل دو مدل زیر می باشد:



Cat No. 327 82   SC Unit for 4 Singlemode Fibres

Cat No. 327 84   High Density LC Unit for 6 Singlemode Fibres

کاست یونیت پچ پنل لگراند فرانسه

یونیت های فیبر نوری - مالتی مود

Multi Mode Optical Fiber Units (62.5 & 50/125 μm)

مشخصات کلی

یونیت فیبر مالتی مود st

یونیت های فیبر نوری -مالتی مود

یونیت های ST برای 4 فیبر مالتی مود

با قابلیت کارگزاری درون دراور های فیبر نوری و نیز داخل پچ پنل از طریق کاست های فیبر نوری





Cat No. 327 28 ST Unit for 4 Mulimode Fibres

Multi Mode Optical Fiber Units (62.5 & 50/125 μm)

مشخصات کلی

یونیت فیبر مالتی مور لگراند

یونیت های فیبر نوری – مالتی مود

یونیت های SC برای 4 فیبر مالتی مود

با قابلیت کارگزاری درون دراور های فیبر نوری و نیز داخل پچ پنل از طریق کاست های فیبر نوری





Cat No. 327 29 SC Unit for 4 Mulimode Fibre

Multi Mode Optical Fiber Units (62.5 & 50/125 μm)

مشخصات کلی

یونیت فیبر نوری

یونیت های فیبر نوری – مالتی مود

یونیت های LC برای 4 فیبر مالتی مود

با قابلیت کارگزاری درون دراور های فیبر نوری و نیز داخل پچ پنل از طریق کاست های فیبر نوری





Cat No. 327 36 LC Unit for 4 Mulimode Fibres

Multi Mode Optical Fiber Units (62.5 & 50/125 μm)

مشخصات کلی

یونیت فیبر مالتی مود lc

یونیت های فیبر نوری – مالتی مود

یونیت های LC با دانسیته بالا برای 6 فیبر مالتی مود

با قابلیت کارگزاری درون دراور های فیبر نوری و نیز داخل پچ پنل از طریق کاست های فیبر نوری





Cat No. 327 85 High Density LC Unit for 6 Mulimode Fibres

یونیت های Power Over Ethernet - POE

Multi Mode Optical Fiber Units (62.5 & 50/125 μm)

مشخصات کلی

poe

یونیت های POE

1ورودی /1خروجی جهت ارسال سیگنال به اکسس پوینت

اتصال مستقیم بر روی پچ پنل





Cat No. 327 37  1 input /1 output  for supply of one access point

Direct connection on the patch panel

Multi Mode Optical Fiber Units (62.5 & 50/125 μm)

مشخصات کلی

یونیت poe لگراند

یونیت های POE

2ورودی /2خروجی  جهت ارسال همزمان  سیگنال  به   2اکسس پوینت





Cat No. 327 17  2 input /2 output  for stimultaneous supply of Two access point

برای اطلاعات بیشتر در مورد  یونیت های POE  به لینک  تجهیزات Wi Fi  مراجعه کنید.
