پچ پنل 24 پورت لگراند و پچ پنل تلفنی 48 پورت (VOICE PANEL) لگراند فرانسه

آخرین به روزرسانی 1402/03/09

پچ پنل لگراند 24 پورت

پچ پنل 24 پورت شبکه لگراند فرانسه مدل LCS2 , ویتامین کیفیت در تمام جهان

پچ پنل 24 پورت لگراند اورجینالپچ پنل لگراند فرانسه محصولی جدید با 20 سال گارانتی همراه با نوآوری منحصر به فرد در بهبود عملكرد نصب و نگهداری و قابليت قراردادن انواع كانكتور، برای تسهيل در كابل كشی می باشد.

مزيت پچ پنل شبکه 24 پورت  LCS2 لگراند فرانسه



سری LCS2 پچ پنل  لگراند ، كابل ها در پشت پچ پنل توسط گيره بصورت بهتری حفاظت شده و محكم می شوند و كانكتور ها ( هر یونیت مجهز به 6 عدد Keystone شده ) به آسانی هرچه تمام تر متصل شده و جدا مي شوند. سیستم جدید QUICK-FIX در این پچ پنل ها زمان نصب را کاهش داده زیرا نیازی به باز و بست پیچ و مهره نیست و به صورت کلیپسی سریع و راحت تر از قبل در رك ها ثابت می شوند.

مدل جدید پچ پنل لگراند می تواند 4 كاست 6 پورت در انواع UTP، STP و FTP در 3 گروه Cat5e , Cat6  Cat6A و حتی انواع پورت فیبر نوری مالتی مود و سینگل مود را در کنار هم جای دهد بطوريكه اگر پورتی به هر عنوان دچار مشکل شود فقط همان كانكتور تعویض می شود و نیاز به تعویض کامل پچ پنل نیست. این پچ پنل ها در انواع 12 ، 16 ، 24 ، 32 ، 36 و … ساخته می شوند و كاست های فیبر،تلفن و.. براحتی روی آن قابل تنظیم است.

تعداد مورد نیاز پچ پنل در پروژه

پچ پنل شبکه با توجه به تعداد نود ها انتخاب می شود و اشباع نشدن آن ها کاملاً عادی است ،پیشنهاد می شود حداقل 10% فضای خالی روی تعداد کل پورت ها در نظر گرفته شود تا هر گونه توسعه در آینده امکان پذیر باشد .

voice panel لگراند فرانسه

پچ پنل تلفن لگراند 48 پورت

Legrand Voice Panel for telephone networks - equipped 48 RJ 45 - ISDN

وویس پنل لگراند اصل

Voice پنل / پچ پنل تلفنی 48 پورت لگراند فرانسه  :

  • دارای چهار یونیت هر کدام دوازده Keystone که جمعاً چهل و هشت  keystone از نوع RJ45 را به طور unloaded تامین می نماید.
  • کاربرد جهت شبکه های هایبرید دیتا / تلفن UTP
  • دارای تاییدیه برابر استانداردهای   ISO/IEC  ،  EN 50173-1 و  EIA/TIA 568
  • ارتباط با زمین به صورت کاملاً اتوماتیک و بی نیاز از اقدام اضافی و صرف زمان برای نصاب
پچ پنل تلفنی لگراند

0

0

Panels and units for incoming telephone

Legrand Cat No.33531

UTP – Contacts 3-6 / 4-5

Fitted with 4 LCS2 RJ 45 units of 12 ports with fast tool-free connection

مطابق تصویر فوق از جلوی پچ پنل تلفنی لگراند تا محل پریز شبکه کاربران اتصالات و کابل ها همگی از نوع شبکه بوده و از پشت پچ پنل تا PABX همگی کابل ها از نوع زوجی تلفن می باشد . به این ترتیب زیرساخت لایه فیزیکال ارتباطات ، در سطح سازمان برای دو فرکانس مختلف کاربری مشترک خواهد داشت .

Legrand Voice Panel Installation

راهنمای نصب پچ پنل تلفنی لگراند فرانسه

ویس پنل 48 پورت اصل لگراند فرانسه
cable unjacket for terminatin
cable unjacket for terminatin
ویس پنل 48 پورت اصل لگراند فرانسه
نصب ویس پنل لگراند
پچ پنل تلفنی 48 پورت
کیستون پچ پنل 24 پورت لگراند
یونیت پچ پنل لگراند
پچ پنل تلفنی اورجینال فرانسه

قطعه ایجاد کننده دو خروجی تلفن ISDN

Legrand Splitter

Splitter لگراند ، قطعه ایست که امکان دو خروجی تلفن ISDN از هر پورت را فراهم می کند و در پچ پنل تلفن و پریز تلفن قابل استفاده می باشد .

Legrand Cat No. 32747     2 ISDN telephones -A splitter enables the use of a patch panel port or RJ 45 socket for two applications The splitter makes two RJ outputs available according to the planned uses

پچ پنل شبکه 24 پورت لگراند فرانسه سری جدید LCS2

پچ پنل شبکه 24 پورت لگراند

حذف خطای انسانی از فرایند Termination و پیاده سازی پچ پنل شبکه لگراند فرانسه سری LCS2



کانکتور RJ 45 پچ پنل  لگراند فرانسه عنصر اصلی، در کمک به عملکرد بهینه سیستم LCS2 می باشد و با نصب آسان درکوتاه ترین زمان ممکن و بدون خطای انسانی احتمالی ، اتصالی عالی با عملکرد بهینه را از پچ پانل تا پریز شبکه RJ 45 تضمین می‌کند.

New LCS2
connector
Performance of
the installation
سربندی و نصب مکانیزم شبکه لگراند
قرارگیری کابل در پشت پریز شبکه لگراند
جدا کردن رشته ها در پریز شبکه لگراند
اضافه کردن قسمت بالای پریز شبکه لگراند
چرخش برای تضمین اتصال پریز شبکه لگراند

پنج ویژگی اصلی پچ پنل های شبکه 24 پورت لگراند فرانسه سری LCS2

     1. ظرفیت مودولار و Unloaded :

پچ پنل شبکه لگراند فرانسه مجهز شده به چهار یونیت شش پورت که جمعاً 24 keystone از نوع RJ45 را به طور unloaded تامین می نماید. در واقع در هر بسته بندی پچ پنل 24 پورت لگراند فرانسه یک دستگاه شاسی فلزی پچ پنل به علاوه 24 عدد Keystone همراه با 4 یونیت ، گیره های Quick fix و راهنمای نصب ، گرداوری و تحویل می گردند .

     2. طراحی مناسب برای استفاده مکرر :

حلقه قفل چرخشی در keystone های پچ پنل لگراند نسبت به پریز شبکه بلندتر طراحی شده تا استفاده و نصب مکرر آن را آسان تر نماید.

پریز شبکه لگراندKeystone پریز شبکه با حلقه قفل چرخشی کوتاه تر کیستون پچ پنل 24 پورت لگراندKeystone پچ پنل شبکه با حلقه قفل چرخشی بلند تر
حلقه پریز شبکه لگراند اصلحلقه قفل چرخشی در Keystone پریز شبکه لگراند حلقه پچ پنل 24 پورت اورجینال لگراندحلقه قفل چرخشی در Keystone پچ پنل شبکه لگراند

     3. استاندارد ها :

پچ پنل های 24 پورت لگراند دارای تاییدیه برابر استانداردهای ISO/IEC،EN 50173-1و EIA/TIA 568  می باشد.

Conform to EIA/TIA 568 B. 2-1 de-embedded tests:

interoperable and downward compatible components

     4. مقابله با فساد هوازی:

روکش میکرونی ، از جنس طلا و پالادیوم در Contact های پچ پنل شبکه 24 پورت لگراند مانع از فساد هوازی و افت کیفیت سیگنال ها می شود .

     5. QUICK-FIX :

سیستمی جدید در پچ پنل  LCS2 لگراند فرانسه که زمان نصب را به شدت کاهش داده و دیگر نیازی به بستن پیچ نیست.

پچ پنل tool free لگراند 24 پورت

معرفی انواع پچ پنل های شبکه لگراند فرانسه سری LCS2

Legrand Patch Panels CAT 5e

پچ پنل24 پورت Cat5e UTP لگراند فرانسه (کاربری مسکونی)

پچ پنل 24 پورت شبکه لگراند اورجینالبا هشت contact و مناسب برای کابل شبکه Cat 5e UTP می باشد و حتی در صورت اتصال به هر کابل شبکه دیگری شبکه همچنان در حد  Cat 5e UTP باقی خواهد ماند .

.

Patch panels cat. 5e – 24 x RJ 45 connectors

Legrand Cat No. 33551  UTP – 1 U – 8 contacts – unloaded          Sold Out

 به دلیل پایان موجودی این پچ پنل پیشنهاد می شود برای دسترسی به پچ پنل Cat5e UTP اصل لگراند فرانسه ، از Configuration های 12 تا 48 پورت پچ پنل مودولار استفاده نمایید .

پچ پنل24 پورت Cat5e FTP لگراند فرانسه  (کاربری اداری)

پچ پنل 24 پورت cat5 لگرانددارای contact نُهم و مناسب برای  کابل شبکه Cat 5e FTP می باشد ، در صورت اتصال به کابل Cat 5e UTP کل شبکه به Cat 5e UTP افت خواهد کرد ولی کابل های با Category بالاتر تاثیری در شبکه نخواهند داشت .

..

.Patch panels cat. 5e – 24 x RJ 45 connectors

Legrand Cat No. 33552  FTP – 1 U – 9 contacts – unloaded          Sold Out

Legrand Patch Panels CAT 6

پچ پنل 24 پورت Cat 6 UTP لگراند فرانسه  (کاربری مسکونی)

پچ پنل 24 پورت utp لگراند اصل فرانسهبا هشت contact ، مناسب برای کابل شبکه Cat 6 UTP لگراند می باشد و حتی در صورت اتصال کابل FTP یا SFTP همچنان کل شبکه در حد Cat 6 UTP باقی خواهد ماند .

.

.Patch panels cat. 6 – 24 x RJ 45 connectors

Legrand Cat No. 33561  UTP – 1 U – 8 contacts – unloaded

پچ پنل 24 پورت Cat 6 FTP لگراند فرانسه  (کاربری اداری)

پچ پنل cat6 لگراند 24 پورتدارای  contact نُهم و مناسب کابل شبکه Cat 6 FTP لگراند  می باشد ، در صورت اتصال به کابل UTP  شبکه به UTP افت خواهد کرد ولی کابل SFTP یا کابل های با category بالا تر تاثیری در شبکه نداشته و Cat 6 FTP کل شبکه در حد باقی خواهند ماند.

.

.Patch panels cat. 6 – 24 x RJ 45 connectors

Legrand Cat No. 33562  FTP – 1 U – 9 contacts – unloaded

پچ پنل 24 پورت Cat 6 STP لگراند فرانسه (کاربری صنعتی)

پچ پنل 24 پورت صنعتی لگراند فرانسهدارای contact نُهم و روکش محافظ فلزی 360 درجه برای مقابله با نویز های القایی محیطی می باشد . این پچ پنل STP لگراند فقط متناسب با کابل شبکه Cat 6 SFTP لگراند  میباشد . بنابراین در صورت بروز هر گونه خطا در طراحی شبکه و اتصال آن به کابل UTP و FTP شبکه متناسب با نوع کابل به سطح محافظت پایین تر افت خواهند کرد ولی کابل های با category بالا تر تاثیری در شبکه نداشته و  Cat 6 SFTP کل شبکه همچنان در حدباقی خواهد ماند .

.

.Patch panels cat. 6 – 24 x RJ 45 connectors

Legrand Cat No. 33563  STP – 1 U – 9 contacts -metal shielding 360° – unloaded

Legrand Patch Panels CAT 6A

پچ پنل 24 پورت Cat 6A STP لگراند فرانسه  (کاربری صنعتی)

پچ پنل 24 پورت لگراند cat6a stpدارای  contact نُهم و روکش محافظ فلزی 360 درجه می باشد و مناسب کابل شبکه Cat 6A SFTP لگراند می باشد، در صورت اتصال به کابل های با category پایین تر شبکه متناسب با نوع کابل به سطح محافظت پایین تر افت خواهند کرد .

کیستون پچ پنل 24 پورت cat6a

.

.Patch panel cat. 6A – 24 x RJ 45 connectors

Legrand Cat No. 33573  STP – 1 U – 9 contacts -metal shielding 360° – unloaded

پچ پنل لگراند 24 پورت

نصب پچ پنل های شبکه لگراند فرانسه

ترمینیشن کیستون پچ پنل 24 پورت
legrand keyston termination
legrand patch panehl
پچ پنل cat 6 لگراند اصل
یونیت پچ پنل 24 پورت لگراند

نصب پچ پنل های شبکه لگراند فرانسه

legrand keyston termination
ترمینیشن کیستون پچ پنل 24 پورت
پچ پنل cat 6 لگراند اصل
legrand patch panehl
یونیت پچ پنل 24 پورت لگراند
  • ابعاد پچ پنل  24 پورت شبکه لگراند فرانسه :

 پچ پنل لگراند یک یونیت

ابعاد یونیت کاست پچ پنل لگراند فرانسه

عملکرد فنی سه گانه

      ساختار تضمین عملکرد

      سیستم های لگراند

      System guaranteed
      performance of the
      Legrand systems

جدول اطلاعات فلوک کابل شبکه اصلی لگراند
کابل poe لگراند فرانسه
تست فلوک کابل شبکه لگراند فرانسه
تست فلوک تجهیزات شبکه لگراند

عملکرد فنی سه گانه

اندازه‌گیری‌ مولفه‌ها و پیوندهای LCS2، و تأیید توسط آزمایشگاه مستقل 3P Third Party Testing، عملکرد های فنی سه‌گانه سیستم LCS2 را برجسته کرده‌اند : عملکرد انتقال در Category 5e, 6 , 6A ، عملکرد اجرا و پیاده‌ سازی و عملکرد تعمیر و نگهداری .

1

عملکرد انتقال در Category 5e, 6 , 6A

برای مسافت های طولانی 100 متر ، سرعت انتقال داده 10iGiga با هدر رفت سیگنال بسیار کم را تضمین می کند و برای مسافت های کوتاه 15 متر ،  10iGiga مقاومت اکو خوبی را تضمین می کند.

2

عملکرد اجرا و پیاده سازی

مقادیر اندازه گیری شده بسیار فراتر از الزامات استاندارد ISO 11801 هستند ، بنابراین یک حاشیه ایمنی برای رفع شدیدترین محدودیت های نصب ارائه می دهد.

3

عملکرد تعمیر و نگهداری

گارانتی پچ پنل لگراندلگراند متعهد به پایداری سیستم LCS2 است و بر اساس ملاحظات VDI ، گارانتی کیفیت ،‌برای عملکرد این سیستم  را به مدت 20 سال ارائه می دهد.

توجه: تمام محصولات LCS2 لگراند فرانسه ،‌ مطابق با الزامات RoHS هستند. الزامات RoHS  استفاده از برخی مواد مضر (سرب، جیوه، کادمیوم، کروم شش ظرفیتی، PBB و PBDE) را محدود می کند.

پنل مدیریت کابل لگراند فرانسه با ویژگی انعطاف پذیری بالا

Legrand Cable Management Panels to be equipeed : Feedthrough

شاسی های انعطاف پذیر پنل مدیریت کابل لگراند

  • اسمبلی بسیار آسان
  • قابلیت به کارگیری با انواع کاست ماژول های مربوطه
  • مجهز به نگهدارنده کابل ( Cable Managemant)  جهت نگهداشتن پچ کوردها و جلوگیری از ریزش آن ها بر روی سایر تجهیزات درون رک و ایجاد نظم بیشتر

With feedthrough panel

Cat No. 327 91     UTP    – 2 U – 24 RJ 45 connectors

Cat No. 327 93 FTP/STP – 2 U – 24 RJ 45 connectors

Cat No. 327 96 FTP/STP – 3 U – 72 RJ 45 connectors

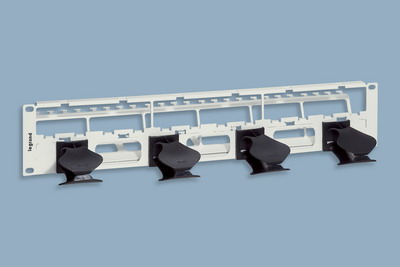

شاسی پچ پنل 32791 به همراه پنل مدیریت کابل

 باقابلیت تجهیز شدن توسط موارد زیر بدون نیاز به ابزار جانبی:

كاست های copper تجهیزات شبکه لگراند
كاست های تلفن
كاست های فیبر نوری
Power Over Ethernet – PoE injectors
یونیت  های مربوط به سیستمهای ویدئویی
سوئیچ یونیت  با 4 و 1 پورت
یونیت های دوگانه تلفن/اترنت
مبدل های فیبر نوری/مس
پلیت های چشمک زن

پچ پنل لگراند فرانسه

Legrand Cable Management Panels to be equipeed : Without Feedthrough

پنل مدیریت کابل لگراندپنل مدیریت کابل لگراند مدل مودولار قلاب دار

  • اسمبلی بسیار آسان و قابلیت به کارگیری با انواع کاست ماژول های مربوطه
  • مجهز به نگهدارنده کابل یا Cable Managemant از نوع  قلاب دار ، برای نگهداشتن پچ کوردها و جلوگیری از آن ها بر روی سایر تجهیزات درون رک و ایجاد نظم بیشتر







Cat No. 327 07 FTP/STP – 1 U – 24 RJ 45 connectors

Cat No. 327 96 FTP/STP – 3 U – 72 RJ 45 connectors

Cat No. 335 90     UTP    – 1 U – 24 RJ 45 connectors

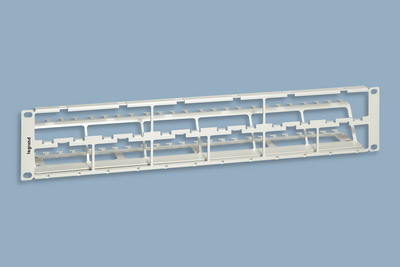

پنل مدیریت کابل

Legrand cable management panel

پنل مدیریت کابل لگراند

پنل مدیریت کابل لگراند دارای حلقه های کابل پلاستیکی با شعاع کنترل شده ،به صورت افقی برای محافظت بهینه و سازماندهی پچ کورد ها داخل رک طراحی شده است . این پنل ها دارای دو محور ، با قابلیت نصب سریع بدون نیاز به پیچ و مهره در دو سایز 1U و 2U توسط لگراند فرانسه تولید می گردد.

0

Legrand Cat No. 465 22   19” – 1 U – metal 2 axes – quick fixing

Legrand Cat No. 465 23   19” – 2 U – metal 2 axes – quick fixing

نصب پنل مدیریت کابل لگراند :

 امکان استفاده همزمان از يونيت های مختلف شبکه FTP، UTP و STP و حتی فیبر نوری و تلفن در یک پچ پنل

پریز شبکه لگراند فرانسه در انواع Cat6A، Cat6 و Cat5e در دو سایز یک و دو ماژول

پچ کورد شبکه لگراند سری LCS2 در انواع Cat6 ،Cat5e و Cat6A جهت اتصال بین سوئیچ شبکه و پچ پنل یا اتصال بین کامپیوتر ها و پریز ها

کابل شبکه لگراند در انواع FTP، UTPو SFTP مطابق با نیاز ساختمان های مسکونی ،اداری و صنعتی
