آخرین به روزرسانی 1403/10/04
Wi Fi لگراند برای دسترسی بی سیم Wireless در یک شبکه اترنت امکان :
- استفاده مشترک از یک پرینتر
- تبادل اطلاعات و فایلها
- دسترسی به اینترنت
- عملکرد بسیار ساده و سریع با هرگونه کامپیوتر و یا دستگاه مجهز به External WI-FI و یا کارتهای استاندارد شبکه WI-FI بدون نیاز اتصال به سوکت RJ45
- قابلیت هماهنگی با محیط های شبکه دارای کابل کشی ساخت یافته، برای مکانهایی از محیط که تعدادی از افراد سازمان در فواصل زمانی خاص و موقتاً به شبکه متصل می شوند نظیر اتاق کنفرانس، اتاق انتظار، لابی ها و ایجاد دسترسی به اینترنت برای کاربران موبایل یا کامپیوتر شخصی فراهم می کند .
.
در استفاده از Wi-Fi access points اندازه ایستگاه کاری محدود به تعیین تعداد سوکت RJ 45 نیست بلکه الزامات برای نقاط دسترسی Wi-Fi نیز باید ارزیابی شود. Wi-Fi access points در تمام مناطق ساختمان های اداری و تجاری ضروری است و الزامات بهره وری، سازگاری و تحرک را برآورده می کند. موارد زیر از الزامات این نصب می باشد :
- برای هر نیاز محلی به عنوان مثال منطقه پذیرش، یک Access Point ارائه کنید.
- برای پوشش با کارایی بالا در سرتاسر ساختمان، به ازای هر 100 متر مربع 1 نقطه دسترسی در نظر بگیرید.
- برای دفتری که کارمند از همکاران یا بازدیدکنندگان پذیرایی می کند، نقطه دسترسی Wi-Fi مجهز به سوکت RJ 45 را فراهم کنید تا امکان اتصال دائمی رایانه را فراهم کند.
- Wi-Fi را در محلی که مانعی آنتن دهی آن را محدود کند ، قرار ندهید.
مزایای Wi -Fi Accss point لگراند
- امکان کارکرد همزمان در 2 فرکانس 5 گیگاهرتز (a) و 2.4 گیگاهرتز (b/g) به عنوان مثال: 802.11g برای بازدیدکنندگان و 802.11g برای کارمندان رزرو شده است
- سرعت 2×54 مگابیت بر ثانیه را به طور همزمان ارائه می دهد.
- سطح امنیت بسیار بالا: رمزگذاری 802.11i (WPA 2).
- امکان رومینگ : حرکت از یک نقطه دسترسی به نقطه دیگر بدون شکستن لینک
- کیفیت خدمات : اولویت به طور خودکار به صدا، سپس ویدئو و در نهایت داده
- پیکربندی و ایمن سازی آسان: با استفاده از CD ارائه شده به همراه دستگاه
- نصب یک اکسس پوینت موزاییک به جای سوکت RJ45 و یا در کنار آن برروی داکت، ستون یا مینی ستون مجازی لگراند ،.
- یک یونیت POE قابل نصب بر روی پچ پنل
Mosaic b/g type Wi-Fi Access Point for reception areas
- مناسب برای مناطق ورودی (عمدتاً برای بازدیدکنندگان) مانند ایستگاه های راه آهن، فرودگاه ها، هتل ها، پذیرش و …
- 4 ماژول
- قابل نصب بر روی ترانکینگ، ستون و مینی ستون مجازی ، جعبه پریز کف خواب ، انواع رابط رومیزی و حتی به صورت روکار یا توکار بر روی دیوار
- اتصال همسان با سوکتهای RJ45
- ساپورت 48 ولت از طریق POE
- مطابق با استاندارد های 802.11b/g
- ماکزیمم نرخ سرعت داده 54Mbps
- همراه با یک سی دی پیکربندی Access Point
Lagrand Cat No. 74247
Mosaic b/g type Wi-Fi Access Point for circulation areas or relocated work areas
- مناسب برای مناطق گردشی یا مناطق کاری جابجا شده برای دسترسی به شبکه در هر زمان، از هر نقطه در ساختمان.
- 4 ماژول
- قابل نصب بر روی ترانکینگ، ستون و مینی ستون مجازی ، جعبه پریز کف خواب ، انواع رابط رومیزی و حتی به صورت روکار یا توکار بر روی دیوار
- اتصال همسان با سوکتهای RJ45
- ساپورت 48 ولت از طریق POE
- امنیت از طریق رمز گذاری (WPA2 (802.11 i و (authentication (802.1x مطابق با استاندارد های 802.11b/g
- dual band dual radio
- ماکزیمم نرخ سرعت داده 54Mbps
- همراه با یک سی دی پیکربندی Access Point
Legrand Cat No. 74248

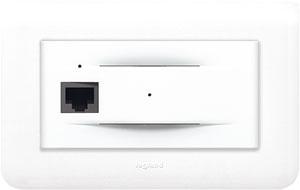

Mosaic b/g type Wi-Fi Access Point with RJ 45 socket for Workstation with occasional visitors or shared work area
- مناسب برای ایستگاه کاری با بازدید کنندگان گاه به گاه یا محل کار مشترک برای اتصال دائمی یک کامپیوتر و ارائه دسترسی به شبکه بی سیم برای کاربران تلفن همراه (بازدید کنندگان یا کارمندان)
- 4 ماژول
- مجهز به سوکت RJ45 بروی پنل جلویی
- قابل نصب بر روی ترانکینگ، ستون و مینی ستون مجازی ، جعبه پریز کف خواب ، انواع رابط رومیزی و حتی به صورت روکار یا توکار بر روی دیوار
- اتصال همسان با سوکتهای RJ45
- ساپورت 48 ولت از طریق POE
- امنیت از طریق رمز گذاری (WPA2 (802.11 i و (authentication (802.1x مطابق با استاندارد های 802.11b/g
- ماکزیمم نرخ سرعت داده 54Mbps
- همراه با یک سی دی پیکربندی Access Point
Legrand Cat No. 74251 Sold Out
روش براورد Wi-Fi لگراند
برای تهیه صورت براورد دو اقدام زیر مورد نیاز است ، پیشنهاد می گردد پس از مطالعه هر مرحله کد فنی مورد نظر خود را یادداشت و پس از تکمیل نهایی براورد ، به دفتر آدسا ارسال نمایید ...
……….1. انتخاب مکانیزم Wi Fi و متد نصب آن
ابتدا می بایست با توجه به ویژگی های ذکر شده در معرفی هر یک از مکانیزم های Wi Fi در قسمت بالا ، مکانیزم مورد نیاز و سپس محل و متد نصب (نصب روکار یا توکار دیواری ، داخل ترانکینگ ، کف خواب و….) متناسب با نیاز پروژه مشخص و کد های فنی مربوط به آن یادداشت شود .
……….2. انتخاب تجهیزات تامین منبع تغذیه برای WiFi
این تجهیزات که جهت تامین برق از طریق اترنت در رک مورد استفاده قرار می گیرند و منبع تغذیه 48 ولتی را برای نقاط دسترسی Wi-Fi از طریق کابل چهار زوج ارائه می کند و شامل دو بخش انتخاب یونیت POE و انتخاب شاسی پچ پنل برای نصب آن در داخل رک می باشد :
………………..الف . انتخاب شاسی پچ پنل :
پچ پنل های سری LCS ، دارای پنل ورودی و اسمبلی بسیار آسان با قابلیت به کارگیری انواع کاست ماژول های مربوطه و مجهز به نگهدارنده کابل ( Cable Managemant) جهت نگهداشتن پچ کوردها و جلوگیری از ریزش آن ها بر روی سایر تجهیزات درون رک و ایجاد نظم بیشتر طراحی و تولید گردیده است . برای مطالعه جزئیات بیشتر می توانید به صفحه انواع نگهدارنده کابل مراجعه کنید .
With feedthrough panel
Legrand Cat No. 32791 UTP – 2 U – 24 RJ 45 connectors
Legrand Cat No. 32793 FTP/STP – 2 U – 24 RJ 45 connectors
Legrand Cat No. 32796 FTP/STP – 3 U – 72 RJ 45 connectors
Without feedthrough panel
Legrand Cat No. 32707 FTP/STP – 1 U – 24 RJ 45 connectors
Legrand Cat No. 32790 UTP – 2 U – 24 RJ 45 connectors Sold Out
………………..ب.انتخاب یونیت POE
برای انتخاب یونیت POE نیز به نسبت تعداد Wi Fi Access point ها چهار گزینه برای انتخاب وجود دارد :
حالت اول: استفاده از یک پورت POE :
این پورت به صورت کلیپسی و مستقیماً بر روی پچ پنل قابل نصب می باشد وتنها یک کابل نیاز است تا اتصال را با پورت سوییچ بر قرار کند.ش
Legrand Cat No. 32737
LED نارنجی روشن به معنی اتصال PoE و LED سبز روشن به معنی وجود برق 48 ولت
حالت دوم: استفاده از دو پورت POE :
یونیت POE چهار پورت شامل 2 ورودی و 2 خروجی جهت ارسال همزمان سیگنال به 2 Access Point و اتصال مستقیم بر روی پچ پنل LCS مانند Legrand Cat No. 32791 ، Legrand Cat No. 32793 Legrand Cat No. 32796 و Legrand Cat No. 32707 که قبلاً معرفی شدند .این یونیت ها به همراه کابل های بهم تابیده، برق و دیتا را به اکسس پوینت منتقل می کند.
حالت سوم: استفاده از شش پورت POE :
با 6 ورودی / 6 خروجی جهت ارسال همزمان سیگنال به شش Access Point با فرمت پنل 19 اینچ
Legrand Cat No .32738
حالت چهارم: استفاده از دوازده پورت POE :
با 12 ورودی /12 خروجی جهت ارسال همزمان سیگنال به دوازده Access Point با فرمت پنل 19 اینچ
Legrand Cat No .32739
برای اطلاعات بیشتر می توانید به صفحه انواع یونیت POE مراجعه کنید .
Power over Ethernet -1 input/1 output
Power Over Ethernet - 2 inputs/2 outputs (LCS unit format)
با 2 ورودی /2 خروجی جهت ارسال همزمان سیگنال به 2 Access Point و اتصال مستقیم بر روی پچ پنل LCS مانند Legrand Cat No. 32791 ، Legrand Cat No. 32793 Legrand Cat No. 32796 و Legrand Cat No. 32707 .
این یونیت ها به همراه کابل های بهم تابیده، برق و دیتا را به اکسس پوینت منتقل می کند.
Legrand Cat No. 32717
Power Over Ethernet - 6 inputs/6 outputs (19” panel format)
Power Over Ethernet - 12 inputs/12 outputs (19” panel format)
راهنمای نصب تجهیزات Wi-Fi
wi-fi accss point لگراند قابل نصب با انواع کابلهای UTP، FTP، SFTP و یا حد اقل Cat.5e می باشد. انتهای سر کابل نیز توسط یونیت POE قابل نصب بر روی پچ پنل با ساپورت 48 ولت تغذیه می شود .

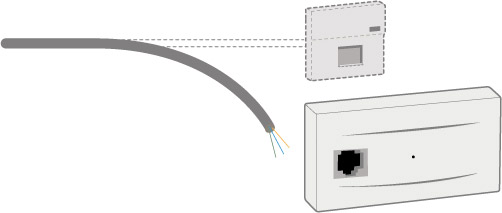

همچنین جابجایی یک پریز شبکه با اکسس پوینت به سادگی امکان پذیر است .در واقع اصول نصب و به کارگیری اکسس پوینت های موزاییک کاملا همانند سوکت ها و پریز های RJ45 می باشد و کانکتورهای هر دوی این محصولات یکسان می باشد.
انواع متد های نصب wifi لگراند
نصب WI FI به صورت روکار
قابل نصب با کادر های استاندارد فرانسه
WI FI در ستون های مجازی لگراند
طراحی شده برای نصب روی کف اصلی ساختمان ، کف کاذب و حتی سقف کاذب (ستون های مجازی بلند) با آزادی عمل و انعطاف پذیری بالا
Wi FI در انواع رابط رومیزی لگراند
ترکیبی از زیبایی و کاربری آسان، مخصوص سالن های اجتماعات ،میز جلسات ،میز مدیریت و…
نصب WI FI در ترانکینگ های لگراند
ترکیب موفق ترانکینگ های DLP و مکانیزم WI FI بوسیله کادر و پایه 4 تا 8 ماژول
راه حل هایی برای تجهیز اتاق کنفرانس و میز جلسات بدون نیاز به آسیب رساندن به میز و امکان توزیع انواع پریز برق ،شبکه ،HDMI ، USB و …
دسترسی به پریز و سوکت های مختلف از روی كف تا سطح استاندارد ميز كار ، امکان در نظر گرفتن انواع پریز دلخواه در 4 طرف ستون
