ترانکینگ لگراند

قیمت ترانکینگ های لگراند فرانسه

قیمت ترانکینگ لگراند بسته به سایز و نوع ترانکینگ کاملاً متفاوت می باشد . در مورد قیمت ترانک لگراند باید بدانیم , هر چه سایز ترانکینگ بزرگ تر باشد بطور طبیعی قیمت ترانکینگ و اتصالات آن نیز بالاتر خواهد بود.

اما از سویی دیگر , بعضی ترانکینگ های لگراند به دلیل طراحی خاص و کاربرد های تخصصی , قیمت بالاتری دارند. برای مثال قیمت ترانکینگ های  65*220 یا 50*195 بدلیل سایز بزرگ آنها و یا ترانکینگ سه گوش و  3D لگراند به دلیل کاربری و طراحی ویژه آن , قیمت های بالایی دارند.

از آنجا ترانکینگ سه بعدی 3D,  امکان نصب روی صفحه میز های آزمایشگاهی و یا حتی شانس نصب در سه کنج کف /شیشه ساختمان هایی که نمای تمام curtain wall  دارند, و  یا نصب زیبا و دکوراتیو در سه کنح سقف/ دیوار و  در سالن های کنفرانس را به ما می دهند، به همین دلیل آنها نسبت به ترانکینگ های سایز مشابه ،گران تر بوده و دارای قیمت بالاتری هستند .

در نقطه مقابل اما گروه مینی ترانکینگ های لگراند که شامل چندین ترانک سایز کوچک و ساده از لگراند فرانسه هستند , با قیمت مناسب تر قرار دارند. آنها از قابلیت بالایی در نصب آسان و رنگ بسیار شفاف و Shine و ظاهر واقعا” شیک برخوردار هستند. شگفت انگیز آنکه ,  لبه های بدنه داکت ساده لگراند مجهز به نگهدارنده کابل هستند و ظرفیت فضای داخل بدنه مینی ترانک لگراند نیز به چند طبقه و بخش های مچزای مختلف برای کابل های گوناگون تفکیک شده اند.

با اینکه بخش بزرگتر هزینه پروژه های ترانکینگ در زیر ساخت لایه فیزیکال , شامل قیمت درب , بدنه و پارتیشن های  آن است ولی محاسبه دقیق قیمت کل نهایی پروژه ، نیازمند براورد دقیق تعداد گوشه و زوایا , متعلقات و اتصالات ترانکینگ است .             …..

انواع ترانکینگ های لگراند فرانسه به ترتیب سایز

ترانکینگ لگراند مدل adaptable سایز 65 * 220

Legrand Adaptable Trunking 220 x 65 Cat.No 104 59

ترانکینگ سایز  65×220

دارای شش ریل جهت نصب پارتیشن یا Division و امکان پنج نوع پیکربندی متفاوت

عمق : 65mm

ارتفاع : 220mm

حداکثر ظرفیت کابل شبکه :160+79 رشته کابل

ترانکینگ شبکه لگراند

ترانکینگ لگراند مدل adaptable سایز 50 * 195

Legrand fully assembled Trunking 195 x 50 Cat.No 104 52

ترانکینگ سایز 50×195

دارای پنج ریل جهت نصب پارتیشن یا Division و امکان پنج نوع پیکربندی متفاوت

عمق : 50mm

ارتفاع : 195mm

حداکثر ظرفیت کابل شبکه :78 + 78 رشته کابل

ترانکینگ لگراند مدل کلاسیک Multi Purpose سایز 50 * 160

Legrand Multi Purpose DLP Trunking 160 x 50 Cat. No 300 55

ترانکینگ سایز 50×160

دارای پنج ریل جهت نصب پارتیشن یا Division و امکان چهار پیکربندی متفاوت

عمق : 50mm

ارتفاع : 160mm

حداکثر ظرفیت کابل شبکه :118 رشته کابل

ترانکینگ لگراند مدل adaptable سایز 50 * 150

Legrand Adaptable Trunking 150 x 50 Cat. No 104 32

ترانکینگ سایز  50×150

دارای سه ریل جهت نصب پارتیشن یا Division و امکان چهار نوع پیکربندی متفاوت

عمق : 50mm

ارتفاع : 150mm

حداکثر ظرفیت کابل شبکه :163 رشته کابل

ترانکينگ لگراند مدل fully assembled سايز 50* 150

Legrand fully assembled Trunking 150 x 50 Cat.No 104 27

ترانکینگ سایز  50×150

دو طبقه و دارای یک ریل در هر طبقه جهت نصب پارتیشن برای ایجاد دو بخش در فضای داخلی ترانکینگ

عمق : 50mm

ارتفاع : 150mm

حداکثر ظرفیت کابل شبکه :61 +61 رشته کابل

ترانکینگ لگراند مدل مثلثی سه بعدی سایز 105 * 105

Legrand 3D DLP Trunking 105 x 105 Cat. No 323 06

ترانکینگ سایز 105×105

دارای سه ریل جهت نصب پارتیشن برای ایجاد چهار بخش در فضای داخلی ترانکینگ

سایز ساق ها  : 105mm

حداکثر ظرفیت کابل شبکه : 72 رشته کابل

ترانکینگ لگراند مدل adaptable سایز 50 *105 (درب 85mm)

Legrand Adaptable Trunking 105 x 50 Cat. No 104 22

ترانکینگ سایز 50×105

دارای سه ریل جهت نصب پارتیشن یا Division و امکان دو نوع پیکربندی متفاوت

عمق : 50mm

ارتفاع : 105mm

سایز درب : 85mm

حداکثر ظرفیت کابل شبکه :85 رشته کابل

ترانکينگ لگراند مدل fully assembled سايز 50 * 105 (درب 65mm)

Legrand fully assembled Trunking 105 x 50 Cat.No 104 24

ترانکینگ سایز 50×105

دارای یک ریل جهت نصب پارتیشن برای ایجاد دو بخش در فضای داخلی ترانکینگ

عمق : 50mm

ارتفاع : 105mm

سایز درب : 65mm

حداکثر ظرفیت کابل شبکه :87 رشته کابل

ترانکینگ لگراند مدل adaptable سایز 35 *105

Legrand Adaptable Trunking 105 x 35 Cat. No 104 21

ترانکینگ سایز 35×105

دارای دو ریل جهت نصب پارتیشن برای ایجاد سه بخش در فضای داخلی ترانکینگ

عمق : 35mm

ارتفاع : 105mm

سایز درب : 85mm

حداکثر ظرفیت کابل شبکه :56 رشته کابل

ترانکینگ سیالات لگراند برای لوله و اسپلیت سایز 60*100

Legrand DLP Trunking for fluids 100 x 60 mm Cat.No : 611301

ترانکینگ Fluid سایز 60×100 مخصوص لوله و سیالات

دارای بدنه کفی تخت

با قابلیت نصب گلند برای نگهداری لوله ها

عمق : 60mm

ارتفاع : 100mm

ترانکینگ لگراند مدل کلاسیک Multi Purpose سایز 50* 100

Legrand Multi Purpose DLP Trunking 100 x 50 Cat. No 300 38

ترانکینگ سایز 50×100

دارای سه ریل جهت نصب پارتیشن برای ایجاد چهار بخش در فضای داخلی ترانکینگ

عرض : 50mm

ارتفاع : 100mm

حداکثر ظرفیت بر حسب کابل شبکه : 105 رشته کابل

ترانکینگ روکار کف لگراند سایز 20* 92 - داکت کف

Legrand Over floor trunking 92 x 20 mm Cat.No : 328 00

ترانکینگ سایز 20×92

دارای سه پارتیشن از جنس بدنه که فضای ترانکینگ را به چهار بخش تقسیم کرده

عرض : 92mm

ارتفاع : 20mm

حداکثر ظرفیت بر حسب کابل شبکه : 1 + 4 + 4 + 1

ترانکینگ روکار کف 92*20

ترانکینگ لگراند مدل مثلثی سه بعدی سایز 80 * 80

Legrand 3D DLP Trunking 80 x 80 Cat. No 323 04

ترانکینگ سایز 80×80

دارای سه ریل جهت نصب پارتیشن برای ایجاد چهار بخش در فضای داخلی ترانکینگ

سایز ساق ها  : 80mm

حداکثر ظرفیت کابل شبکه : 44 رشته کابل

ترانکینگ لگراند مدل Fully assembled سایز 50* 80

Legrand fully assembled Trunking 80 x 50 Cat. No 104 62

ترانکینگ سایز 50×80

دارای یک ریل جهت نصب پارتیشن برای ایجاد دو بخش در فضای داخلی ترانکینگ

عمق : 50mm

ارتفاع : 80mm

حداکثر ظرفیت کابل شبکه : 66 رشته کابل

مینی ترانکینگ لگراند سایز 20 * 75

Legrand DLPlus mini trunking 75 x 20 Cat.No : 300 27

ترانکینگ دوربین مدار بسته

سایز 20×75

دارای دو پارتیشن از جنس بدنه که فضای ترانکینگ را به سه بخش تقسیم می نماید

عمق : 20 mm

ارتفاع : 75mm

حداکثر ظرفیت کابل شبکه :5 + 8 +5   رشته کابل

لبه های بدنه ترانکینگ مجهز به  لاستیک یکپارچه بعنوان نگهدارنده کابل می باشد.

ترانکینگ روکار کف لگراند سایز 18* 75 - داکت کف

Legrand Over floor trunking 75 x 18 mm Cat.No : 300 93

ترانکینگ سایز 18×75

دارای دو پارتیشن از جنس بدنه که فضای ترانکینگ را به سه بخش تقسیم کرده

عرض : 75mm

ارتفاع : 18mm

حداکثر ظرفیت کابل شبکه : 2 + 4 + 2

فلورداکت لگراند 30093

ترانکینگ سیالات لگراند برای لوله و اسپلیت سایز 40*70

Legrand DLP Trunking for fluids 70 x 40 mm Cat.No : 611261

ترانکینگ Fluid سایز 40×70 مخصوص لوله و سیالات

دارای بدنه کفی تخت

با قابلیت نصب گلند برای نگهداری لوله ها

عمق : 40mm

ارتفاع : 70mm

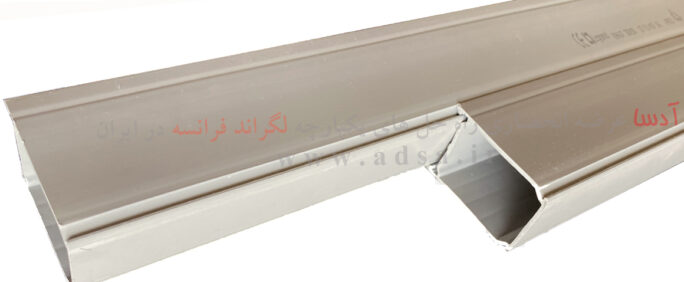

ترانکینگ کف دفنی لگراند فرانسه, مدل کانال دفنی/بتنی مودولار کلیپسی سایز 38*50

Legrand floor duct 50 x 38 mm Cat.No : 896 67

ترانکینگ سایز  38×50

بدون پارتیشن

عرض : 50mm

ارتفاع : 38mm

حداکثر ظرفیت کابل شبکه : 30 رشته کابل

قابلیت اتصال به صورت کلیپسی تا 7 کانال

ترانکینگ روکار کف لگراند سایز 12 * 50 - داکت کف

Legrand Over floor trunking 50 x 12 mm Cat.No : 300 92

ترانکینگ سایز  12×50

دارای دو پارتیشن از جنس بدنه که فضای ترانکینگ را به سه بخش تقسیم کرده

عرض : 50mm

ارتفاع : 12mm

حداکثر ظرفیت کابل شبکه : 0 + 1 + 0

مینی ترانکینگ لگراند سایز 20 * 40

Legrand DLPlus mini trunking 40 x 20 Cat.No : 300 27

ترانکینگ دوربین مدار بسته سایز  20×40

بدون پارتیشن ، دارای لبه های لاستیکی یکپارچه نگهدارنده کابل

عمق : 20mm

ارتفاع : 40mm

حداکثر ظرفیت کابل شبکه :10 رشته کابل

مینی ترانکینگ لگراند سایز 16 * 40

Legrand DLPlus mini trunking 40 x 16 Cat.No : 300 21

ترانکینگ دوربین مدار بسته سایز  16×40

دارای یک پارتیشن از جنس بدنه که فضای ترانکینگ را به دو بخش تقسیم کرده است.

لبه های بدنه ترانکینگ مجهز به  لاستیک یکپارچه بعنوان نگهدارنده کابل می باشد.

عمق : 16mm

ارتفاع : 40mm

حداکثر ظرفیت کابل شبکه :3 + 3 رشته کابل

مینی ترانکینگ لگراند سایز 20 * 32

Legrand DLPlus mini trunking 32 x 20 Cat.No : 300 17

ترانکینگ دوربین مدار بسته سایز 20×32

لبه های بدنه ترانکینگ , مجهز به  لاستیک یکپارچه بعنوان نگهدارنده کابل می باشد.

عمق : 20mm

ارتفاع : 32mm

حداکثر ظرفیت کابل شبکه :8 رشته کابل

مینی ترانکینگ لگراند سایز 12.5 * 20

Legrand DLPlus mini trunking 20 x 12.5 Cat.No : 300 08

ترانکینگ دوربین مدار بسته سایز 20×12.5

ظریفترین  سایز مینی ترانکینگ لگراند فرانسه

لبه های بدنه ترانکینگ مجهز به  لاستیک یکپارچه بعنوان نگهدارنده کابل می باشد.

عمق : 12.5mm

ارتفاع : 20mm

حداکثر ظرفیت کابل شبکه :3 رشته کابل

ویژگی های داکت و ترانکینگ های مودولار لگراند فرانسه

1- غیر قابل اشتعال است.
2- طراحی زیبا و استعداد هارمونی گرفتن با دکور ساختمان و محیط را دارد.
3- انعطاف پذیری در برابر ضربات یا برخورد های ناخواسته وسایل یا اجسام محیطی مقاوم بعد از نصب در محیط .
4- دارای قابلیت پیکر بندی ، ظرفیت های متنوع و قابل ترکیب و تبدیل با یکدیگر هستند.

5- امکان پیمایش درب های شیاردار آن (Flexible) همراه با بدنه ترانکینگ از کلیه موانع و سطوح بر آمده
6- حاصل نسبت قابل قبول قیمت بخش بر کیفیت ( Price / Performance )
7- ارائه ترکیبی آنها در کابرد های متنوع سیالات Fluide  ( برای لوله ) ، دکوراتیو یا DLplus، سه گوش سه بعدی برای سه کنج دیوار ها و سقف 3D DLP، انواع ترانکینگ برلیان DLP و ترانکیگ های کلاسیک و ترانکینگ های کف روکار و دفنی برای کف بتنی .
8- ارائه گستره کاملی از اتصالات و متعلقات کامل با هارمونی بی‌نطیر بین هم ، و نیز طراحی پیکر بندی برای بدنه های مختلف آن.

و مهم تر از همه  آنکه ، آنها در بیش از ۲۴ ( بيست و جهار ) سایز مختلف و مرتبط  با هم به ترتيب فوق ارایه می گردند.
