انواع کاست یونیت های پچ پنل LCS لگراند فرانسه

کاست یونیت های LCS لگراند فرانسه شامل انواع مختلف از چندین نوع UTP، STP و FTP و , Cat5e , Cat6 , Cat7 و فیبر نوری مالتی مود و سینگل مود و یونیت های تلفن و نیز یونیت های POE به صورت چهار پورت می باشند . کلیه این کاست یونیت ها کاملاً هماهنگ با پچ پنل های ماژولار LCS لگراند می باشند که در انواع 1U، 2U و 3U امکان استفاده همزمان از کاست یونیت های مختلف از چندین نوع را درکنار هم فراهم کرده اند.

از مزایای استفاده از کاست یونیت های مختلف در پچ پنل های ماژولار می توان به این نکته اشاره داست که اگر پورتی به هر عنوان دچار مشکل شود فقط همان کیستون داخل یونیت تعویض می شود و نیاز به تعویض کامل پچ پنل نیست ، کیستون یونیت های لگراند به کابل شبکه متصل می شود و یک پورت مادگی Rj – 45 در اختیارما قرار می دهد. کیستون ها درون یونیت های روی پچ پنل ماژولار قرار می گیرد. در شبکه های ساخت یافته ابتدا و انتهای هر کابل شبکه کیستون (یونیت پچ پنل و پریز شبکه) قرار می گیرد و متناسب با نوع کابل شبکه انتخاب می شود. برای مثال برای کابل شبکه Cat 6 از کیستون Cat6 استفاده میگردد.

انواع مختلف یونیت های لگراند قابل نصب در پچ پنل LCS به شرح ذیل ارائه میگردد:

یونیت های LCS شبکه Cat6، Cat5eو Cat7

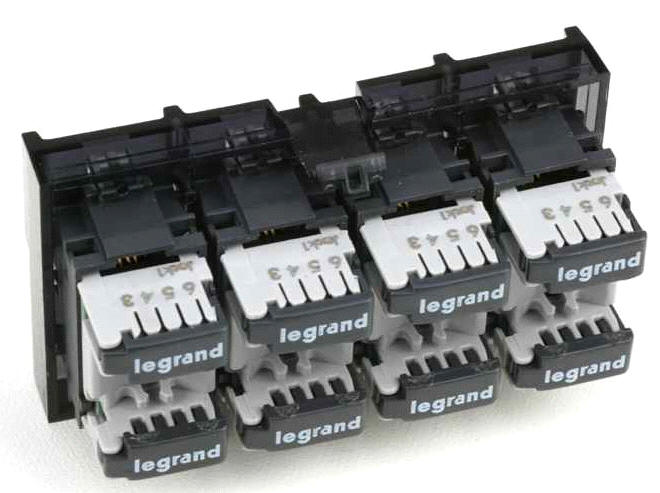

Legrand Patch Units CAT 5e

یونیت های LCS پچ پنل Cat5e
مجهز به چهار کانکتور RJ 45
کاربرد در شبکه های چند منظوره جهت انتقال تلفن و دیتا به سمت پریز های RJ45 و در 3 نوع FTP ,STP و UTP می باشند

Lagrand Cat No. 32732 Cat 5e Patch Unit – 4 RJ45 STP Connectors

Legrand Cat No. 32731 Cat 5e Patch Unit – 4 RJ45 FTP Connectors

Legrand Cat No. 32730 Cat 5e Patch Unit – 4 RJ45 UTP Connectors

Legrand Patch Units CAT 6

یونیت های LCS پچ پنل Cat6

مجهز به چهار کانکتور RJ 45
کاربرد در شبکه های چند منظوره جهت انتقال تلفن و دیتا به سمت پریز های RJ45 و در 3 نوع FTP ،STP و UTP می باشند.

Legrand Cat No. 32712 Cat 6 Patch Unit – 4 RJ45 STP Connectors

Legrand Cat No. 32711 Cat 6 Patch Unit – 4 RJ45 FTP Connectors

Legrand Cat No. 32710 Cat 6 Patch Unit – 4 RJ45 UTP Connectors

Legrand Patch Units CAT 7

یونیت های LCS پچ پنل Cat7 د(10Giga)

مجهز به چهار کانکتور RJ 45
کاربرد در شبکه های چند منظوره جهت انتقال تلفن و دیتا به سمت پریز های RJ45 و از نوع STP می باشند .

Legrand Cat No. 32735 Cat 7 Patch Unit – 4 RJ45 10 Giga STP Connectors

یونیت های تلفن

Legrand Telephone Units

یونیت های تلفن

مجهز به هشت کانکتور RJ 45

در دو مدل زیر :

Legrand Cat No. 32704 Telephone 3-6 / 4-5 Contacts – 8 RJ45 Connectors

Legrand Cat No. 32708 Telephone 4-5 / 7-8 Contacts – 8 RJ45 Connectors

یونیت های فیبر نوری - سینگل مود

Single Mode Optical Fiber Units (9/125 μm)

یونیت های فیبر نوری سینگل مود شامل دو مدل زیر می باشد:

یونیت SC برای 4 فیبر سینگل مود

و LC برای 6 فیبر سینگل مود

با قابلیت کارگزاری درون دراور های فیبر نوری و نیز داخل پچ پنل لگراند از طریق کاست های فیبر نوری

Legrand Cat No. 32782 SC Unit for 4 Single mode Fibers Sold Out

Legrand Cat No. 32784 High Density LC Unit for 6 Single mode Fibers Sold Out

یونیت های فیبر نوری - مالتی مود

Multi Mode ST Optical Fiber Units (62.5 & 50/125 μm)

یونیت ST مالتی مود لگراند برای 4 فیبر مالتی مود

با قابلیت کارگزاری درون دراور های فیبر نوری و نیز داخل پچ پنل از طریق کاست های فیبر نوری

Legrand Cat No. 32728 ST Unit for 4 Multimode Fibers

Multi Mode SC Optical Fiber Units (62.5 & 50/125 μm)

یونیت SC مالتی مود لگراند برای 4 فیبر مالتی مود

با قابلیت کارگزاری درون دراور های فیبر نوری و نیز داخل پچ پنل لگراند از طریق کاست های فیبر نوری

Legrand Cat No. 32729 SC Unit for 4 Multimode Fibre Sold Out

Multi Mode LC Optical Fiber Units (62.5 & 50/125 μm)

یونیت LC فیبر نوری مالتی مود لگراند برای 4 فیبر مالتی مود

با قابلیت کارگزاری درون دراور های فیبر نوری و نیز داخل پچ پنل لگراند از طریق کاست های فیبر نوری

Legrand Cat No. 32736 LC Unit for 4 Multimode Fibers Sold Out

یونیت LC فیبر نوری مالتی مود لگراند با دانسیته بالا برای 6 فیبر مالتی مود

با قابلیت کارگزاری درون دراور های فیبر نوری و نیز داخل پچ پنل لگراند از طریق کاست های فیبر نوری

Legrand Cat No. 327 85 High Density LC Unit for 6 Multimode Fibres

یونیت های Power Over Ethernet - POE

Power Over Ethernet - 2 inputs/2 outputs (LCS unit format)

با یک ورودی / یک خروجی برای تامین یک Access Point اتصال مستقیم روی پچ پنل

این پورت به صورت کلیپسی و مستقیماً بر روی پچ پنل قابل نصب می باشد وتنها یک کابل نیاز است تا اتصال را با پورت سوییچ بر قرار کند.

Legrand Cat No. 32737 1 input /1 output for supply of one access point Direct connection on the patch panel Sold Out

Power Over Ethernet - 2 inputs/2 outputs (LCS unit format)

با 2 ورودی /2 خروجی جهت ارسال همزمان سیگنال به 2 Access Point و اتصال مستقیم بر روی پچ پنل LCS

Legrand Cat No. 32717 2 input /2 output for simultaneous supply of Two access point

Power Over Ethernet - 6 inputs/6 outputs (19” panel format)

با 6 ورودی / 6 خروجی جهت ارسال همزمان سیگنال به شش Access Point با فرمت پنل 19 اینچ

Legrand Cat No. 32738 6 input /6 output for simultaneous supply of Two access point Sold Out

Power Over Ethernet - 12 inputs/12 outputs (19” panel format)

با 12 ورودی /12 خروجی جهت ارسال همزمان سیگنال به دوازده Access Point با فرمت پنل 19 اینچ

Legrand Cat No. 32739 12 input /12 output for simultaneous supply of Two access point Sold Out

برای اطلاعات بیشتر در مورد یونیت های POE به لینک تجهیزات Wi Fi مراجعه کنید.

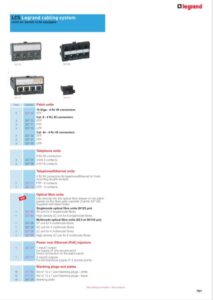

دانلود اطلاعات فنی انواع یونیت LCS

انواع شاسی پچ پنل لگراند فرانسه سری LCS

پچ پنل های سری LCS ، دارای پنل ورودی و اسمبلی بسیار آسان با قابلیت به کارگیری انواع کاست ماژول های مربوطه و مجهز به نگهدارنده کابل ( Cable Managemant) جهت نگهداشتن پچ کوردها و جلوگیری از ریزش آن ها بر روی سایر تجهیزات درون رک و ایجاد نظم بیشتر طراحی و تولید گردیده است .

Legrand Cable Management Panels to be equipeed : Feedthrough

پنل نگهدارنده کابل لگراند فرانسه با ویژگی انعطاف پذیری بالا :

اسمبلی بسیار آسان
قابلیت به کارگیری با انواع کاست ماژول های مربوطه
مجهز به نگهدارنده کابل ( Cable Managemant) جهت نگهداشتن پچ کوردها و جلوگیری از ریزش آن ها بر روی سایر تجهیزات درون رک و ایجاد نظم بیشتر

With feedthrough panel

Legrand Cat No. 32791 UTP – 2 U – 24 RJ 45 connectors
Legrand Cat No. 32793 FTP/STP – 2 U – 24 RJ 45 connectors
Legrand Cat No. 32796 FTP/STP – 3 U – 72 RJ 45 connectors

Legrand Cable Management Panels to be equipeed : Without Feedthrough

پنل مدیریت کابل لگراند مدل مودولار قلاب دار :

با اسمبلی بسیار آسان و امکان به کارگیری با انواع کاست ماژول های مربوطه
مجهز به نگهدارنده کابل یا Cable Management از نوع قلاب دار ، برای نگهداشتن پچ کوردها و جلوگیری از آن ها بر روی سایر تجهیزات درون رک و ایجاد نظم بیشتر

Without feedthrough panel

Legrand Cat No. 32707 FTP/STP – 1 U – 24 RJ 45 connectors

Legrand Cat No. 32790 UTP – 2 U – 24 RJ 45 connectors Sold Out

Legrand LCS Area distribution boxes

جعبه توزیع منطقه ای راه حلی سریع برای توزیع جریان کم در یک منطقه با 1 تا 12 سوکت RJ 45 است با متمرکز کردن اتصالات انعطاف پذیری و سازگاری کامل نصب را فراهم می کند. این محصول مناسب برای نصب در سقف کاذب یا کف کاذب برای اتصال به پچ پنل از طریق حداکثر 8 تا 12 لینک می باشد و برق به راحتی در یک ایستگاه کاری با استفاده از طریق :

• یک سیم مختلط مخصوص اتصال به سوکت RJ 45
• یک سیم استاندارد مخصوص اتصال به سوکت RJ 45 قابل اتصال پشت جعبه توزیع

مطابق با استانداردهای ISO/IEC 11801 ed. 2.0، EN 50173-1 و EIA/TIA 568 و کد رنگ EIA/TIA 568 A و B

Legrand Cat No. 32765 Area distribution boxes with 8 RJ 45 cat. 6 – FTP connectors Sold Out
Legrand Cat No. 32769 Area distribution boxes with 12 RJ 45 cat. 6 – FTP connectors Sold Out
Legrand Cat No. 32764 Area distribution boxes with 8 RJ 45 cat. 6 – UTP connectors
Legrand Cat No. 32768    Area distribution boxes with 12 RJ 45 cat. 6 – UTP connectors Sold Out
Legrand Cat No. 32763    Area distribution boxes with 8 RJ 45 cat.5e – FTP connectors Sold Out
Legrand Cat No. 32767    Area distribution boxes with 12 RJ 45 cat.5e – FTP connectors Sold Out
Legrand Cat No. 32762    Area distribution boxes with 8 RJ 45 cat.5e – UTP connectors Sold Out
Legrand Cat No. 32766 Area distribution boxes with 12 RJ 45 cat.5e – UTP connectors Sold Out

کاست های فیبر نوری لگراند فرانسه

در پچ پنل های ماژولار برای ایجاد ترکیب یونیت های مسی شبکه و فیبر باید از کاست فیبر نوری لگراند استفاده کرد . کاست فیبر نوری برای نصب 2 تا 12 فیبر نوری ، با قابلیت چیدمان 2 یونیت فیبر نوری در داخل پچ پنل می باشد .

Legrand Cat No. 32726 Fiber optic cassette for patch panel

پچ پنل کامل تلفن سری LCS

Legrand Equipped 19" panels - 110 connect Cat. 5e

پچ پنل تلفنی لگراند سری LCS با قابلیت اتصال با استفاده از کانکتور 110 و پشتیبانی کابل داخلی به همراه نگهدارنده برچسب جلو و عقب (Label Holder) به طور کامل , با اتصالات عرضه می شود.
