خانه هوشمند لگراند

بیشترین آزادی عمل با کمترین پیچیدگی

آرزوی تمامی ما داشتن بالاترین سطح راحتی و امنیت در منزل با کمترین پیچیدگی و در نهایت داشتن یک منزل هوشمند بوده است. برای سال ها این هدف مهندسین و طراحان بوده تا بتوانند راه حلی برای این موضوع ارایه نمایند و هم اکنون لگراند ساده ترین تکنولوژی ممکن،  “InOne by Legrand“، را ارایه نموده است.

با استفاده از تکنولوژی خانه هوشمند لگراند تمامی محصولات برقی به یکدیگر و به دنیای خارج مرتبط میشوند تا بتوان به راحتی امنیت و ارتباطات داخل منزل را به همان سادگی در خارج از منزل نیز کنترل نمود .

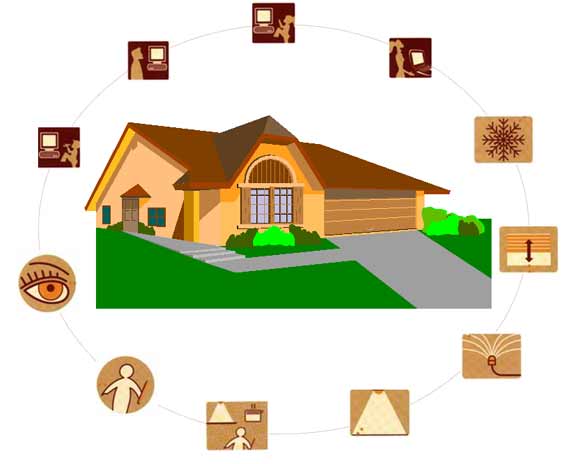

با استفاده از این سری جدید محصولات شما میتوانید با توجه به نیاز  خود یا با توجه به کاربری های متفاوت ( روشنایی، پرده های برقی، سیستم های چند رسانه‌ای و …) و یا با ترکیب این کاربری ها و ایجاد فضا های مختلف ( برای میمهانی ها ، استفاده از  سینمای خانگی ، و …) یا به منظور ایجاد سناریو‌های مختلف برای انجام کارهای روزمره و یا دوره ای ( خروج از منزل ، برگشت به منزل و …) استفاده نمایید. به این علت که شما همیشه به تغییر نیاز دارید ، شما میتوانید سطح راحتی مورد نظر خود را بر اساس نیاز و بدون تغییرات اساسی در منزل خود ارتقا دهید.

بنابراین بدون توجه به اینکه شما در کدام بخش از منزل هستید ، کنترل کاملی بر روی سیستم برقی منزل خود دارید. حتی اگر شما دیر به منزل میروید میتوانید با استفاده از اینترنت چراغهای منزل را روشن نمایید تا چنین به نظر رسد که در منزل هستید ، همچنین شما میتوانید داخل منزل را کنترل نموده و از وضعیت سیستم دزدگیر و دیگر تجهیزات حفاظتی منزل نیز آگاه گردید.

اولین نگاه : برازنده و هوشمند

در اولین نگاه InOne by Legrand کلید و پریز برازنده ای برای منزل شماست

ولی با یک تفاوت کلی : این یک محصول هوشمند با توانایی یادگیری و تکرار شرایطی است که برای محیط شما مناسب است .

شما میتوانید بدون محدودیت و به سادگی  نسبت به تغییر و برنامه ریزی مجدد آن اقدام نمایید .

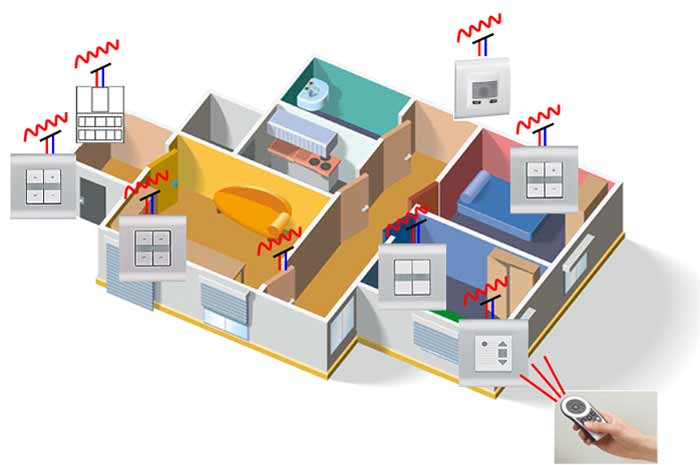

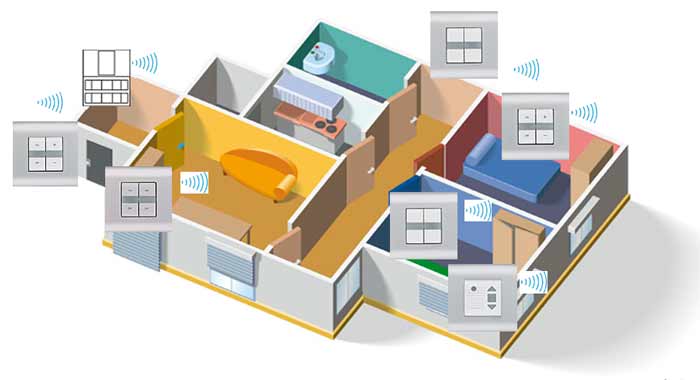

اگر در منزل شما امکان سیم کشی مجدد وجود ندارد و یا اینکه نمیخواهید تغییرات پیچیده ای در منزل بوجود آورید میتوانید از مجموعه ارتقاء سیستم استفاده نمایید ، این مجموعه از تکنولوژی امواج رادیوئی استفاده مینماید و به هیچگونه تغییری در سیم کشی کنونی منزل نیاز ندارد. البته هر دو سیستم میتوانند در کنار یکدیگر بدون هیچ محدودیت ارتباطی فعالیت نمایند .

 مجموعه نصب جدید و مجموعه ارتقاء سیستم ، نصب جدید با استفاده از تکنولوژی Power Line کار مینماید . این سیستم به هیچ گونه سیم کشی اضافه ای نیاز ندارد ، تنها یک نول مشترک باید در تمام سیستم سیم کشی مورد استفاده قرار گرفته شده باشد .

نمونه سناریو های خانه هوشمند لگراند فرانسه :

1. صفحه رویی کلید های مورد نظر را بردارید

2. دکمه Learn را بر روی مکانیزم راهبر / سناریو فشار دهید (چراغ Learn روی مکانیزم به حالت چشمک زن تبدیل میشود)

3. دکمه مورد نظر برای آن سناریو / کنترل را فشار دهید

4. دکمه Learn را بر روی مکانیزم پیرو فشار دهید (چراغ Learn روی مکانیزم به حالت چشمک زن تبدیل میشود)

5. عمل مورد نظر را بر روی مکانیزم پیرو اعمال نمایید

6. استپ های 4 و 5 را برای دیگر مکانیزم های پیرو مورد نظر تکرار نمایید

7. دکمه Learn را بر روی مکانیزم راهبر / سناریو فشار دهید (چراغ Learn روی مکانیزم خاموش میشود)

همانطور که میبینید برنامه ریزی محصولات InOne به هیچ عنوان پیچیده نیست. سناریو ها میتوانند از تمامی عملکرد های مورد نظر شما مانند کلید، دیمر، کنترل پرده و … تشکیل شوند و حتی میتوانند سطح روشنایی تنظیم شده بر روی دیمر را نیز به خاطر آورند

نصب تابلوی اتوماتیک کنترل سیستم چند رسانه ای InOne بسیار ساده است. ساختار کابل کشی مورد نیاز خانه هوشمند لگراند بر اساس سیستم Star مورد استفاده در شبکه های کامپیوتری میباشد که بایستی با کابل استاندارد Cat6 مدل SSTP انجام شده باشد. پریز های مورد استفاده نیز از نوع پریز RJ45 Cat6 SSTP میباشند. ورودی سیم های تلفن ، آنتن و شبکه کامپیوتری ساختمان / ارتباط اینترنتی ADSL به تابلو مرکزی InOne متصل میشوند. کابل های اتصال از کلیه پریز های چند رسانه ای منزل به قسمت توزیع تابلو InOne متصل میشوند و پس از آن کلیه امور به صورت اتوماتیک انجام می پذیرد . تنها چیزی که باید تغییر نماید کابل ارتباط مورد مصرف از پریز چند رسانه ای در دیوار تا تجهیزات مورد نظر است ، برای مثال برای استفاده از یک تلفن بایستی کابل ارتباط RJ45/RJ11 را استفاده نمایید و یا برای تلویزیون از کابل ارتباطی RJ45/Coaxial استفاده نمایید ولی پس از وصل کردن کابل ارتباطی ، توزیع سیگنال به صورت اتوماتیک انجام می پذیرد. همچنین در صورت نیاز به استفاده چندگانه از یک پریز در یک زمان شما میتوانید از یک دوبل کننده استفاده نمایید ، این قطعه کارکرد یک پریز را به 2 تقسیم می نماید به این معنا که در یک زمان شما میتوانید از یک پریز برای تلویزیون و تلفن و یا تلفن و شبکه استفاده نمایید.

سرور خانگی اینترنتی Omizzy

سرور خانگی اینترنتی، برای هر محصول معمولی مجهز به مرورگر وب (کامپیوتر، تلفن، کامپیوتر جیبی…) و یا هر محصولی که مستقیماً به سرور (اینترنت، Wi-Fi، GPRS) متصل شده است، عملیات زیر را امکان پذیر می کند:

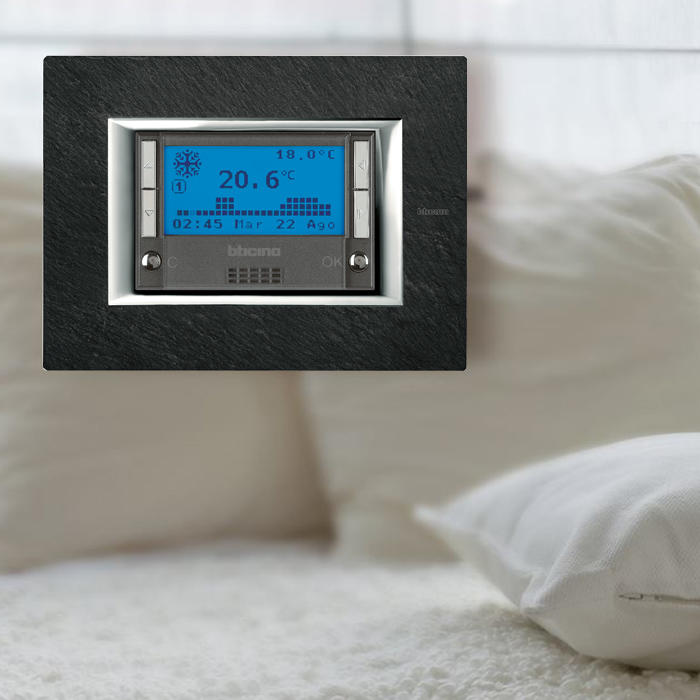

– کنترل عملکردهای خاص خانه مانند: روشنایی، پرده کرکره ، گرمایش و آلارم فنی
کاربر می تواند کنترل مستقیم تمام عملکردهای ذکر شده قبلی را اعمال کند یا می تواند برنامه ای را برای کنترل خودکار تنظیم کند

– ارسال خودکار پیام ها (متن و تصاویر) به آدرس ایمیل یا به تلفن همراه (GPRS، I-mode و 3G) در صورت شناسایی یک رویداد ناخواسته در خانه

– کنترل از راه دور: تجسم و تغییر وضعیت فعلی عملکردهای خانه، راه اندازی سناریوها، نظارت بر مناطق مختلف داخل خانه از طریق دوربین های شبکه (دسترسی از راه دور به سرور کاملا امن است)

این سرور باید به منبع تغذیه 230 ولت و شبکه محلی (LAN) از طریق یک سوئیچ به منظور امکان تبادل اطلاعات با رایانه شخصی متصل باشد . سرور خانگی Omzy با راهنمای نصب اینترنت، نرم افزار، کابل برق و ترانسفورماتور ارائه می شود.

Legrand Cat No. 49392    Omizzy internet home server – The server must be connected to:
– power supply – 230 V
– local area (home) network (LAN)
through a switch in order to allow the data to be exchanged with a PC and with the Internet – Installation guide, software, mains cable and transformer supplied

سوییچ رابط چند منظوره

سوییچ چند منظوره مدولار PLC به صورت رابط دو جهته  230 ولت 50/60 هرتز و 4 ماژول که اجازه می دهد تا بین تمام محصولات با نصب مشترک با هر فناوری PLC یا RF ارتباط برقرار شود .

Legrand Cat No. 3606        PLC / IR bidirectional interface-230 V 50/60 Hz – 4 modules -Allows the communication between all the products of the same installation whatever their technology PLC or RF

فیلتر ورودی

این قطعه برای جداسازی کل نصب یا برخی از مناطق همان نصب ، در زمانی که شبکه الکتریکی توسط منابع خارجی مختل شود یا در صورت تداخل با سایر سیگنال های برقی عمل می کند .

Legrand Cat No. 3609          Input filter 230 V 63 A 4 modules – Allows the isolation of the whole installation, or of some areas of  the same installation – The input filter is used when the electric network is disturbed by external sources or in case of interference with other mains borne signalling

کنترل کننده سناریو  RF از سری Galea Life
این قطعه حداکثر چهار سناریو نور را کنترل می کند و به همراه یک باتری لیتیومی 3 ولت CR 2032 عرضه می شود .این مکانیزم امکان نصب مستقیم بر روی دیوار حتی بدون قوطی توکار را دارد .

Legrand Cat No. 775645          Scenario controller – transmitter RF -Can control 4 lighting scenarios – 1 lithium battery 3 V CR 2032
supplied- Direct installation onto the wall, without flush-mounting box

کنترل کننده سناریو متحرک  IR/RF

این قطعه می تواند تا 6 سناریو را با فرکانس مادون قرمز یا رادیویی کنترل کند و به همراه باتری های LR 03 عرضه شده است. نور پس زمینه روی هر دکمه فشاری به منظور تأیید راه اندازی سناریو طراحی شده که LED سفید به معنی خاموش و led آبی دکمه سناریو است .

Legrand Cat No. 88215        Mobile scenario controller – IR/RF – Can control up to 6 scenarios by infrared or radio frequency Back light on every push-button in order to confirm the launching of the scenario (white led = off button, blue led = scenario button)
LR 03 batteries supplied

سناریوی کنترل از راه دور – IR

این قطعه به دستگاه های In One مجهز به گیرنده IR اجازه دریافت 4 سناریو و یک تلویزیون را می دهد با روش کار خودکار و به همراه باتری های LR 03 عرضه می شود .

Legrand Cat No. 88200      Remote control scenario IR – Allows the IR control of: In One b Legrand products equipped
with IR receiver
• 4 scenarios
• one TV
Automatic learning procedure – LR 03 batteries supplied

مکانیزم کنترل کننده پرده RF :

کنترل کننده پرده (کرکر ای) به عنوان یک گیرنده امکان اجرای دستورات بالا ،توقف و پایین برای موتورهای پرده 230 ولت را از سوییچ‌های RF دیگر دارد . و برای نصب به قوطی با حداقل عمق 40mm نیاز دارد .

Legrand Cat No. 775627          Individual roller blinds controllers – receiver Up/Stop/Down control for 230 V roller blinds motors-
As receiver can execute the orders received from other RF switches (Up/Stop/Down functions), from general RF roller blinds controls or from scenario controllers -aximum load: 1 x 500 VA, 230 V Individual roller blinds controller with roller blinds orientation function – Box: min. 40 mm deep

کاور کنترل کننده سناریو  RF

برای نصب روی مکانیزم کنترل روشنایی

Legrand Cat No. 771493          Rocker or cover plates for RF scenario controller – color : Titanium

کاور کنترل روشنایی :

برای نصب روی مکانیزم کنترل روشنایی

Legrand Cat No. 771292          Rocker or cover plates for RF one way switch – color: Dark Bronze

Legrand Cat No. 771492          Rocker or cover plates for RF one way switch – color: Titanium

Legrand Cat No. 771469          Rocker or cover plates for RF switch dimmer – color: Titanium

کاور کنترل کننده پرده :

برای نصب روی مکانیزم کنترل پرده

Legrand Cat No. 771261          Rocker or cover plates for RF individual roller blinds control – color: Dark Bronze

Legrand Cat No. 771461          Rocker or cover plates for RF individual roller blinds control – color: Titanium

کیت سیستم درب بازکن تصویری

قابل نصب به صورت توکار یا روکار در موارد منظور بازسازی با دو سیم BUS

شامل : یک پانل ویدیویی با قابلیت نصب توکار با روکش آلومینیوم برس خورده و دارای نگه دارنده برچسب (label holder) ، یک جعبه قابل نصب برای پانل خیابان – یک پانل داخلی ویدیویی بدون گوشی ویدیویی با مانیتور رنگی (صفحه و قاب با پوشش آلومینیومی) – یک جعبه توکار نصب برای واحد داخلی – یک منبع تغذیه – یک درب بازکن

.

Legrand Cat No. 366021          Video door entry system kit – Composition:
– 1 flush-mounting video street panel, brushed aluminium finish, illuminated label holders –  1 flush-mounting box for street panel – 1 video hands free internal unit with colour monitor (aluminium finish cover plate and frame supplied) – 1 flush-mounting box for internal unit – 1 power supply – 1 door release

رابط  درب بازکن In One

این رابط 4 ماژول با نصب روی Dinrail امکان اتصال بین دو سیم bus و سیستم را با:
– کنترل سناریو از سیستم ورودی درب واحدهای داخلی و خارجی
– کنترل باز کردن درب
–  كنترل بصری در تاسيسات تصويری و آلارمهای فني و نفوذ ، فراهم می کند .

Legrand Cat No. 3648          IN One interface Allows interconnection between the 2-wire bus and system :
– Scenario control from the door entry system internal and external units
– Control of the door release from
– In video installations visual control of states of technical and intrusion alarms
Installation on DIN rail (4 modules)

آشکارساز دود نوری

آشکارسازهای اتوماتیک لگراند برای پانل های اعلام حریق جهت تشخیص سریع آتش سوزی قبل از ظهور شعله با میانگین مساحت تشخیص 60 متر مربع طراحی شده اند .این محصول همراه با پایه عرضه می شود .

Legrand Cat No. 643072          Optical smoke detector – For rapid detection of fire starting before flames appear – Average detection area: 60 m2 – Supplied with base

هشدار اعلام حریق به صورت دستی

کلید هشدار دستی اعلام حریق با IP 40 و IK 07 قابل نصب به صورت روکار و توکار ، در زمان آتش سوزی با فشره شدن دکمه میانی ( با فشار 2.5 کیلوگرم ) موقعیت مکان آتش سوزی را اعلام می کند و قابلیت بازیابی مجدد دارد .

Legrand Cat No. 38069          Manual call points For fire alarm equipment – Equipped with 1 NO/NC contact – 5 A – 24V – Red – Resettable

تصاویر هشدار دهنده برای چراغ های اضطراری

علامت های هشدار تصویری از جنس صفحات پلی کربنات با خاصیت بازتاب نور و مقاوم در برابر خط و خش ، مطابق با استانداردهای ISO 3864-1 و ISO 7010 طراحی و تولید شده اند .

برچسب تصاویر هشدار دهنده برای چراغ های اضطراری

Galea Life سری جدید کلید و پریز لگراند با ظاهری مدرن و ظرفیت بی انتهاست و طیف گسترده ای از مجموعه مواد و رنگ های مختلف برای تمام خواسته ها و نیازها ارائه می دهد. این سری از کلید و پریز لگراند جایزه طراحی IF را نیز دریافت کرده و ساختار کاملاً جدیدی برای تقاضاهای رو به رشد ،راحتی، امنیت و ارتباطات با استانداردهای نصب از قبل تعیین شده به مشتری پیشنهاد می دهد و به واسطه تنوع در رنگ و جنس  برای هر فضای داخلی و سبک زندگی مناسب است .
