پچ پنل فیبر نوری لگراند فرانسه

پچ پنل و یونیت های فیبر نوری لگراند سری LCS2

پچ پنل فیبر لگراند

لگراند فرانسه در زمینه طراحی های نوین پچ پنل فیبر نوری نوعی نوآوری منحصر به فرد را در سطح جهانی ارائه نموده  است كه میتواند قابلیت قراردادن انواع كانكتور، یونیت و بسیاری از اتصالات متنوع دیگر را برای تسهیل در دسترسی به انواع رسانه های ارتباطی و كابل كشی، فراهم نماید.

مطابق استاندارد های کابل کشی ساخت یافته، پچ پنل ها درون رک ها قرار می گیرند و همه کابل های شبکه به این پچ پنل ها متصل می شوند.

لذا بسیار مدرن, مقرون به صرفه و بهینه خواهد بود, چنانچه بتوانیم در یک پچ پنل فیبر نوری برای تمام رسانه های مورد نیاز پروژه اعم از CAT7 یا CAT6 و یا TV و  تلفن و … اتصالات لازم را فراهم نماییم.

سینی فیبر یا پچ پنل ماژولار فیبر نوری لگراند (LCS2) با ظرفیت 12 لینک (Segmant) از طریق قرارگيری حداكثر 4 يونيت فيبر (هر یونیت 3 لینک يا 6 core) با عمق 1U، راحتی بيشتری را برای طراحی، نصب، تعمير، توسعه و نگهداری فراهم ساخته است.

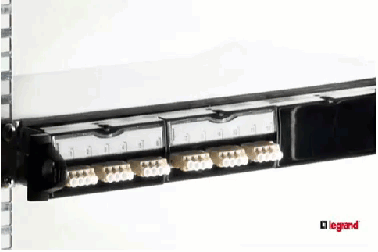

نصب پچ پنل فیبر نوری لگراند پچ پنل فیبر نوری لگراند

بدين گونه كه با کمک قطعه 32709 ( Splice Pad  ) داخل پچ پنل، اجرای مديريت كابل , Unjacket و Splice نمودن کابل Backbone یا segmentهای مربوطه بسيار آسان و سريع می باشد. و هنگام نصب در داخل رك به منظور راحتی در باز و بسته شدن بدنه اين دراور تا 30 درجه به سمت بالا يا پايين قابل انعطاف می باشد، همچنين برای راحتی در ورود و خروج كابل دارای شيب انتهايی 45 درجه و tail-coat می باشد.



راهنمای پچ پنل فیبر نوری لگراند

اين پچ پنل ها دارای عمق 220 ميليمتر و ارتفاع 1U  هستند.
ظرفيت اين سينی های پنل فيبرنوری حداكثر 24 رشته فیبر نوری برای رسانه های سری SC يا ST خواهد بود. چنانچه رسانه فيبرنوری بكار رفته از كانكتور های LC پشتيبانی نمايد، امكان نصب حداكثر 48 پورت LC در اين سری از سينی های پنل نوری فراهم می گردد.

پچ پنل و یونیت کاست فیبر نوری

از مزایای استفاده از کاست یونیت های مختلف در پچ پنل های ماژولار می توان به این نکته اشاره داشت که اگر كانكتوری به هر عنوان دچار مشکل شود فقط همان كانكتور تعویض می شود و نیاز به تعویض کامل پچ پنل نیست.

كاست یونیت کم ظرفیت پچ پنل فيبر نوری لگراند فرانسه (برای اتصال سمت UpLink طبقات یا Campus )

Legrand Fiber Unit Casset

کاست و پچ پنل فیبر نوری LCS لگراند

   برای مینی رک دیواری لگراند                                   برای رک دیواری استاندارد لگراند …………………

قطعه 33511 به همراه یونیت 33517 یا نوع متناسب دیگر آن برای پروژه، به عنوان راه حل کم ظرفیت فیبر نوری، دقیقا” برای اتصال back bone ساختمان های مجاور یا Campus و یا Up link طبقات به core switch مرکزی کاربرد خواهد داشت، به ویژه زمانی که تعداد لینک های فیبر نوری در هر طبقه کم و محدود باشند.

به بیان دیگر چون در اکثر پروژه های بزرگ ارتباط بین سوییچ های طبقات از طریق لینک های فیبر نوری برقرار میشود لذا در رک های Accessهر طبقه که تنها شامل یک یا دو دستگاه سوییچ هستند دیگر نیازی به استفاده از سینی های کامل فیر نوری (optic drawer) نخواهد بود.

Cat No. 335 11 + 335 17

Cat No. 335 11 + 335 12

پیشنهاد گروه لگراند استفاده از کاست های فیبر نوری همراه با یونیت های آن در شاسی پانل های 33590 یا 33592 لگراند می باشد، در این صورت از مابقی فضای شاسی های ماژولار میتوان برای نصب سایر کاست/ یونیت ها مثل کاست های CAT6، CAT5، POE و کاست های تلفن و غیره استفاده کرد.

مشخصات کلی

کاست فیبر نوری لگراند

جهت جای دادن يك يونيت فيبر ( شامل 2 تا 12 كانكتور فيبر نوری ) می باشد.

اين كاست در شاسی پچ پنل ( 33590 / 33592 ) نصب می گردد.

جهت قرار گرفتن یونیت های 12 335 ، 13 335  ، 16 335 ، 17 335 ، 18 335 ، 19 335

مبدل های فیبر نوری به کابل شبکه لگراند فرانسه

Legrand Copper/Fiber optic Converter Unit

مشخصات کلی

مبدل های فیبر نوری به پورت شبکه  RJ45

اين كاست ها برای تبدیل سیگنال نوری به سیگنال الکتریکی و بالعكس استفاده می شوند. قابل قرار گيری درون شاسی پچ پنل هستند.
دارای سرعت 100 و 1000 مگابیت می باشند و با توجه به مسافت و سرعت با انواع خروجی های SX و LX ارائه می شوند.
دارای یک پورت برای اتصال به کابل شبکه مسی و یک پورت برای اتصال به فیبر نوری می باشند.

مبدل فیبر نوری لگراند

Cat No. 335 06 10/100 base T to 10/100 base SX

Cat No. 335 07 1000 base T (Giga) to 1 000 base SX/LX (Giga) and vice versa

پنل مدیریت (نگهدارنده) کابل فیبر نوری لگراند

Optical drawer & management panel

مشخصات کلی



قطعه cable management بسار ایده آل برای مدیریت کابل های نوری و پج کورد ها و پیگتیل های نوری درداخل رک های دیواری و ایستاده لگراند می باشد . این قطعه متناسب با الزامات استاندارد ها در خصوص رعایت قوانین خم ، طراحی و ارائه گردیده است.

پنل مدیریت کابل فیبر نوری لگراند

Cat No.332 48  Fibre optic management panel 19″ For optical fibre jumper, vertical and horizontal management

یونیت های فیبر نوری -تك حالته لگراند فرانسه (single mode)

Single Mode Optical Fiber Units (9/125 μm)

مشخصات کلی



اين يونيت ها شامل 6 كانكتور LC ياSC برای 6 فيبر سينگل مود می باشند .

یونیت های  فیبر نوری- تك حالته  شامل دو مدل زیر می باشد:

پچ پنل فیبر نوری LCS2 لگراند

Cat No. 335 12 : SC Unit for 6 Single mode Fibres

Cat No. 335 13 : LC Unit for 6 Single mode Fibres

نكته مهم:

در هر دو سمت لینک های فیبر نوری چه سمت Server ها و چه سمت Uplink طبقات یونیت های فیبر نوری از یک نوع و مشترک می باشند.

یونیت های فیبر نوری - چند حالته لگراند فرانسه (multi mode)

Multi Mode Optical Fiber Units (62.5 & 50/125 μm) ST

یونیت پچ پنل فیبر نوری لگراند

مشخصات کلی



یونیت های فیبر نوری -چند حالته

یونیت های ST برای 6 فیبر مالتی مود

با قابلیت کارگزاری درون دراور های فیبر نوری و نیز داخل شاسی 33590 / 33592 از طریق کاست های فیبر نوری



Cat No. 335 16 ST Unit for 6 Mulimode Fibres

Multi Mode Optical Fiber Units (62.5 & 50/125 μm) SC

مشخصات کلی



یونیت های فیبر نوری- چند حالته

انواع اين يونيت ها می تواند شامل 6 كانكتور LC يا SC يا ST و يا 12 كانكتور LC برای فيبر مالتی مد می باشند.

.

.

Cat No. 335 17 SC Unit for 6 Mulimode Fibres

Multi Mode Optical Fiber Units (62.5 & 50/125 μm) ST

مشخصات کلی

یونیت های فیبر نوری -مالتی مود

یونیت های LC برای 6 فیبر مالتی مود

با قابلیت کارگزاری درون دراور های فیبر نوری و نیز پچ پنل فیبر نوری از طریق کاست های فیبر نوری

.

.Cat No. 335 18 LC Unit for 6 Mulimode Fibres

Multi Mode Optical Fiber Units (62.5 & 50/125μm) LC high-density

مشخصات کلی

یونیت های فیبر نوری -چند حالته

یونیت های LC با دانسيته بالا برای 12 فيبر مالتی مود

با قابليت كارگزاری درون دراور های فيبر نوری و نيز شاسی پچ پنل 33590 / 33592 از طريق كاست های فيبر نوری



Cat No. 335 19 High Density LC Unit for 12 Mulimode Fibres

Backbone فیبرنوری در به کار گیری همزمان فیبر نوری و کابل مسی

back bone شبکه فیبر نوری
  • نمونه کاربردی تجهیزات فیبر نوری به همراه پچ پنل در داخل
  • رکهای شبکه های کامپیوتری
  • تلفیق مسیرهای فیبر نوری و کابل مسی
پچ پنل شبکه و فیبر نوری لگراند

جهت اتصال سریع و ساده کانکتورهای فیبر نوری ST, SC , LC

پریز های موزاییک فیبر نوری جهت اتصال دو فیبر به نقاط دسترسی ، مجهز به درپوش محافظتی و یک آداپتور دوقلو

پچ کورد فیبر نوری لگراند جهت اتصال بین پچ پنل فیبر نوری و سوئیچ شبکه ، متناسب با کابل فیبر نوری

کابل فیبر نوری لگراند در دو نوع تک حالته (Single-Mode) و چند حالته (Multi-Mode)
