Metal Underfloor Boxes
Legrand Cat No. 89634+89636/37
مختصات متقاطع برای ارتباط و دیالوگ Gang Frame ها در سطح پلان
در راه حل دفنی هوشمند و یکپارچه Concrete Solution ، هدف لگراند فرانسه ایجاد و پیاده سازی یک شالوده توزیع پرظرفیت برای رسانه ها ، اما فراگیر و منعطف که حامی تعییرات آتی در سازمان است، می باشد. این راه حل ، به یمن اجرای الگوی مختصات متقاطع ، مطابق شکل زیر و بدون مسیر های مورب و یا مسیر های منحنی ، در پروژه های مختلف موثر و تبدیل به یک زیر ساخت پویا و کارآمد شده است .
ماهیت این الگو دلایل متعدد دارد . و از جمله آنکه، در محیط کاری هر کسب و کار رقابتی هوشمند در دنیای امروز، که همواره چالش ها و مأموریتشان متغییر و مقیاس پذیر است ، طبیعی ست که الگوی چارت سازمانی و به طبع ، چیدمان معماری داخلی شان نیز ، همواره در حال تغییر و به روز رسانی باشد. خواه این تغییرات شامل جابجایی کلی محل استقرار دپارتمان ها در سطح ظبقات ساختمان و یا در سطح همان پلان باشد ، و یا این تغییرات ، کوچک و بزرگ نمودن مساحت دپارتمان و پارتیشن ها بواسطه افزایش و کاهش تعداد کاربران باشد و یا حتی این تغییرات می تواند حذف و جمع آوری آنها باشد.
اما امروزه اتفاق مهم در سطج جهان آن است که ، با بروز تغییرات بالا ، دیگر لازم نیست درگیر زیر ساخت کف بشویم . درحالی که برای نازک کاری و Finishing آن قبلا” بسیار هزینه شده و آن بصورت دائمی و نفیس در گذشته بطور دفنی اجرا شده است. نباید نیاز باشد دوباره هزینه و زمان صرف کنیم و آنرا تخریب کلی و یا باز سازی نماییم!!!. بلکه امروزه نوآوری و خلاقیت های لگراند فرانسه ، زیرساخت شبکه و الکتریکال در ساختمان های اداری را به گونه ای دیگر و داینامیک و منعطف برای سالیان طولانی طراحی و نجهیز می نماید.
در تفکر لُگراند فرانسه ، پس از انجام هر دوره از تغییرات و جانمایی جدید المان ها و دپارتمان ها و مبلمان اداری ، نیازی به اعمال تغییرات در زیرساخت نیست . و از تخریب جزئی و کلی نازک کاری اجرا شده قبلی ، برای کابل کشی مجدد و یا نصب پریزها و … در کف پلان ، رهایی می یابیم .
به طوری که این راه حل دفنی Legrand فرانسه، با هر میزان از تغییرات در چیدمان معماری مبلمان و دپارتمان ها ، همچنان قادر است وابستگی پروژه بازسازی به زیر ساخت الکتریکال کف را ، به حداقل رسانیده و حتی می تواند آنرا ، با ایده های نوسازی و تغییرات در شرایط جدید کسب و کار ، همراه نماید. و زیر ساخت موجود در کف را ، تبدیل به عامل حمایت گر در پروژه نماید. و آسودگی و آرامش مدیران ارشد سازمان در کاهش هزینه ها و برآورده نمودن سریع نیاز های حیاتی کاربران به دسترسی دلحواه و آسان به رسانه های حامل انرژی و دیتا مثل برق و شبکه و UPS و تلفن و فیبر نوری و Voip … را فراهم نماید .
جعبه پریز دفنی/ کف خواب لگراند با Gang Frame فلزی غیر آهنی توکار
Legrand Cat No. 89634 + 89667
جعبه پریز کف خواب فلزی یک راه حل نوین جهانی، هوشمند و با دوام دائمی است.که توسط Legrand فرانسه، برای رهایی یافتن از سنت مخرب فنر انداختن در پروژه ها، نجات عملیات کابل کشی از عوارض ناگوار آن و پیشگری از آسیب رسیدن به رسانه ها دگرگونی ارزشمندی پدید آورده است.
اجرای این سیستم پر ظرفیت دسترسی از کف، برای محیط های Open Space Office که سطح تمام شده آنها در اتمام نازک کاری کف، از مصالح گرانقیمت، نفیس و دائمی برخوردار است مناسب است.
A Concerte Solution Metal Underfloor Box

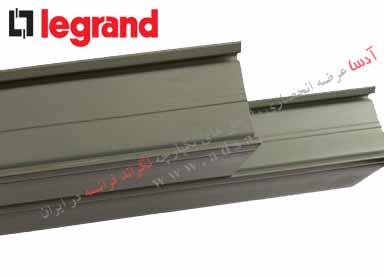

کانال کلیپسی برای ساخت ترانکینگ دفنی
این مزیت بزرگ به یمن طراحی خاص و دو منظوره جعبه کف خواب فلزی لگراند می باشد.که به طور همزمان نقش جعبه تقسیم و جعبه نصب پریز را ایفا می نمایند. بعلاوه نوع طراحی بی نظیر ترانکینگ ویژه این راهکار، امنیت فرکانسی رسانه ها و پشتیبانی از قوانین خم و Separation را به شکلی هوشمندانه و کاملا منعطف، تامین نموده است. چون آنها قابلیت دارند تا با اتصال کلیپسی به یکدیگر، تا چندین کانال ایجاد نمایند.
در طرح تولید هر دو جزء سیستم یعنی ترانکینگ دفنی و جعبه کف خواب فلزی بکار رفته در این راه حل، توان تحمل وزن و فشار مصالح ساختمانی و بتن ریزی پیش بینی شده و برای سالهای متمادی کاملاً مقاوم هستند.
کانال کلیپسی برای ترانکینگ دفنی
اطلاعات فنی کانال کلیپسی لگراند
ارتباط سیستم توزیع از کف به اتاق سرور از طریق ترانکینگ دیواری
برای مشاهده جزئیات ایده پیاده سازی زیرساخت ،روی المان های فعال کلیک نمایید .
Gange frame برای زیر جعبه پریز کف خواب لگراند فرانسه
Legrand metal Gang Frame for floor boxes
قطعه Gang frame فلزی غیر آهنی برای جعبه پریز کف توکار لگراند
قابلیت تنظیم ارتفاع از 56 تا 140 میلی متر
دارای کناره های قابل برش نسبت به سایز ترانکینگ دفنی
دارای درپوش قابل تعویض با کادر فلزی
Legrand Cat No. 89634 Underfloor box – universal metal in-screed back box
Before fitting coating, adjustment of the level of the inside of the cover (difference between the coating thickness and the cover height)0
.
قبل از نصب روکش ، سطح داخل پوشش را از حدفاصل ضخامت پوشش و ارتفاع gang frame تنظیم نمایید .
Legrand Mounting cover plate for floor boxes
کادر فلزی برای نصب جعبه پریز های کف خواب لگراند
Legrand Cat No. 89636 Mounting cover plate for floor boxes 12 modules or 10 modules
Legrand Cat No. 89637 Mounting cover plate for floor boxes 18 modules
راهنمای مراحل نصب جعبه پریز کف خواب فلزی غیر آهنی لگراند
1. ثابت کردن Gang frame فلزی غیر آهنی
2. تنظیم ارتفاع از 56 تا 140 میلیمتر
3.
4. قرار دادن صفحه های فلزی در چهار طرف
5. ریختن بتن
6. برداشتن درپوش gang frame
7. جاگذاری کادر جعبه پریز کف خواب
8. قراردادن فلور باکس یا جعبه پریز
9. انجام نازک کاری کف
10. تنظیم جهت باز شدن درب جعبه پریز
11. اتصال کابل ها
12. پایان فرایند نصب
جدول مشخصات فنی Gange frame فلزی غیر آهنی لگراند فرانسه
• Classification for distribution system by floor
| Heavy duty floor system | On floor | Embedded in floor | ||
| 5J | 5J | 5J | Resistance to impact for installation and application | 6.2 |
| – 25 °C | – 25 °C | – 25 °C | Minimum storage and transport temperature | 6.3 |
| – 5 °C | – 5 °C | – 5 °C | Minimum installation and application temperature | 6.3 |
| + 60 °C | + 60 °C | + 60 °C | Maximum application temperature | 6.3 |
| Non propagating | Non propagating | Non propagating | Resistance to flame propagation | 6.4 |
| Without continuity | Without continuity | Without continuity | Electrical continuity characteristics | 6.5 |
| Without electrical insulating characteristics | Without electrical insulating characteristics | Without electrical insulating characteristics | Electrical insulating characteristics | 6.6 |
| IP66، IP30 | IP20 | IP30 | Degree of protection provided by enclosure |
6.7 |
| With a tool | With a tool | With a tool | System access cover retention | 6.9 |
| wet floor treatment | Dry floor treatment | Dry floor treatment | Floor treatment | 6.101 |
| 3000N | 750N | 750N | Resistance to a vertical load applied over a small surface area | 6.102 |
| 15000N | 3000N | 3000N | Optional classification according to resistance to a vertical load applied over a large surface area | 6.103 |
ظاهری زیبا و مدرن ،امکان ارتباط با ترانکینگ های روکار کف ، قابل تجهیز با انواع کلید و پریز های mosaic programme
تحمل وزن 3 تن بر متر مربع ، صفحات عایق صدا و آکوستیک از جنس ورقه های فولادی گالوانیزه ، قابل بازیافت و مقاوم در برابر آتش سوزی
تنها ترانکینگ دفنی کلیپسی باقابلیت ایجاد کانال های متعدد کابل ، دارای جعبه تقسیم/ کف خواب فلزی با امکان تنظیم ارتفاع
ارتفاع قابل تنظیم از 75 تا 105 میلی متر ، درپوش با روکش فولاد ضد زنگ ،امکان هماهنگی با طراحی کف ،قابل استفاده در کف کاذب غیر لگراند
