کلید مینیاتوری لگراند و کلید محافظ جان لگراند فرانسه

آخرین به روزرسانی 1403/07/26

Legrand Miniature circuit Breakers

کلید مینیاتوری لگراند فرانسه

فیوز یا کلید مینیاتوری لگراند (Miniature circuit breakers) MCB یک کلید الکتریکی است که به طور خودکار برای جلوگیری از آسیب به مدار الکتریکی در نتیجه جریان اضافی عمل می کند و به طور گسترده ای در محیط های خانگی، تجاری و صنعتی مورد استفاده قرار می گیرند و بخشی از مدار الکتریکی را تشکیل می دهند.

زمانی که جریان الکتریکی از جریان ایمن فراتر می رود (Overload مقدار توان مصرفی بیش از ظرفیت )،کلید مینیاتوری لگراند از یک مکانیسم مکانیکی نسبتاً قوی که برای به حداقل رساندن خرابی ها و هشدارهای کاذب طراحی شده است، استفاده می کند. جریان بیش از حد باعث افزایش دمای نوار فلزی درون MCB و خم شدن قطع نقاط تماس الکتریکی می شود تا تخلیه الکتریکی را محدود کند. پس از رفع مشکل و تنظیم مجدد MCB ها، توسط مخاطبین دوباره راه اندازی می شوند .

MCB ها هم برای محافظت در برابر اضافه بار و هم اتصال کوتاه (Short Circuit) طراحی شده است . اتصال کوتاه زمانی رخ می دهد که اتصال مستقیم بین هادی های برق و خنثی وجود داشته باشد. در نتیجه جریان الکتریکی در یک حلقه به دور مدار می‌پیچد و آمپراژ را هزاران بار در عرض چند میلی‌ثانیه چندین برابر می‌کند و حتی خطرناک تر از اضافه بار است .

این حفاظت با استفاده از فرآیندهای جداگانه شناسایی می شوند. حفاظت اضافه بار توسط افزایش حرارت در نوار فلزی انجام می شود ، در حالی که حفاظت از اتصال کوتاه از طریق سیم پیچ و عملیات الکترومغناطیسی ارائه می شود.

سرعت عملکرد کلید مینیاتوری لگراند به این صورت است که با افزایش زیاد جریان الکتریکی MCB خیلی سریع و در عرض یک دهم ثانیه قطع می شود ولی زمانی که جریان اضافه به محدودیت های ایمنی نزدیک تر است، عملکرد نیز کندتر است.

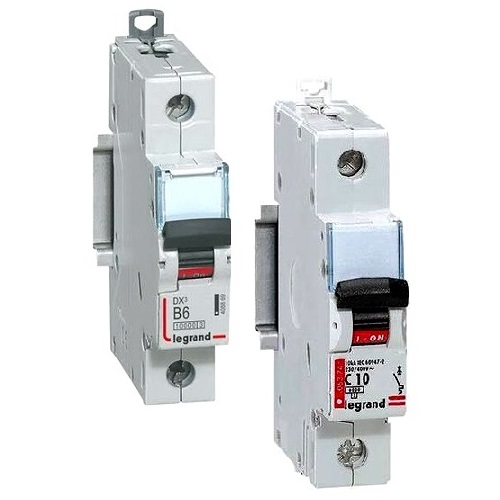

انواع کلید مینیاتوری :

کلید های مینیاتوری لگراند دو نوع B ,C Curve طراحی و تولید می شوند و هر کدام به گونه ای طراحی شده اند که به قدرت احتمالی الکتریکی پاسخ دهند.

Legrand B curve MCB

کلید های مینیاتوری نوع B لگراند حساس ترین نوع کلید مینیاتوری هستند و به گونه ای طراحی شده اند که با نوسانات اندک جریان عبوری بین سه تا پنج برابر حداکثر توصیه شده، قطع شوند. کاربرد این نوع بیشتر روشنایی و خانگی است.

Legrand C curve MCB

کلید های مینیاتوری نوع C لگراند برای دستگاه های الکتریکی قوی تر استفاده می شود که در آن نوسانات احتمالاً بیشتر است ، مانند محیط های تجاری و صنعتی. و به گونه ای طوری طراحی شده اند که در جریان هایی بین پنج تا ده برابر خود قطع شوند . نمونه های استفاده این کلید ها در تجهیزات الکتریکی موتوری کوچک و نورهای فلورسنت است.

Legrand B curve MCB

2 – pole MCBs DX-E 6000 – 6 kA – B curve 230/400 V
Legrand Cat No. 03308 06A -2 modules
Legrand Cat No. 03310 10A -2 modules
Legrand Cat No. 03311 13A -2 modules
Legrand Cat No. 03312 16A -2 modules
Legrand Cat No. 03313 20A -2 modules
Legrand Cat No. 03314 25A -2 modules
Legrand Cat No. 03315 32A -2 modules
Legrand Cat No. 03316 40A -2 modules
Legrand Cat No. 03317 50A -2 modules
Legrand Cat No. 03318 63A -2 modules

Single pole MCBs DX-E 6000 – 6 kA – B curve 230/400 V
Legrand Cat No. 03266 6A -1 module
Legrand Cat No. 03268 10A -1 module
Legrand Cat No. 03269 13A -1 module
Legrand Cat No. 03270 16A -1 module
Legrand Cat No. 03271 20A -1 module
Legrand Cat No. 03272 25A -1 module
Legrand Cat No. 03273 32A -1 module
Legrand Cat No. 03274 40A -1 module
Legrand Cat No. 03275 50A -1 module
Legrand Cat No. 03276 63A -1 module
Legrand Cat No. 602019 32A -1 module

4 – pole MCBs DX-E 6000 – 6 kA – B curve 230/400 V
Legrand Cat No. 03368 06A -4 modules
Legrand Cat No. 03370 10A -4 modules
Legrand Cat No. 03371 13A -4 modules
Legrand Cat No. 03372 16A -4 modules
Legrand Cat No. 03373 20A -4 modules
Legrand Cat No. 03374 25A -4 modules
Legrand Cat No. 03375 32A -4 modules
Legrand Cat No. 03376 40A -4 modules
Legrand Cat No. 03377 50A -4 modules
Legrand Cat No. 03378 63A -4 modules

3 -pole MCBs DX-E 6000 – 6 kA – B curve 230/400 V
Legrand Cat No. 03322 06A -3 module
Legrand Cat No. 03324 10A -3 module
Legrand Cat No. 03325 13A -3 module
Legrand Cat No. 03326 16A -3 module
Legrand Cat No. 03327 20A -3 module
Legrand Cat No. 03328 25A -3 module
Legrand Cat No. 03329 32A -3 module
Legrand Cat No. 03330 40A -3 module
Legrand Cat No. 03331 50A -3 module
Legrand Cat No. 03332 63A -3 module

Legrand B curve MCB

Legrand B curve MCB

Legrand C curve MCB

2 – pole MCBs DX-E 6000 – 6 kA – C curve 230/400 V
Legrand Cat No. 03429 06A -2 modules
Legrand Cat No. 03431 10A -2 modules
Legrand Cat No. 03432 13A -2 modules
Legrand Cat No. 03433 16A -2 modules
Legrand Cat No. 03434 20A -2 modules
Legrand Cat No. 03435 25A -2 modules
Legrand Cat No. 03436 32A -2 modules
Legrand Cat No. 03437 40A -2 modules
Legrand Cat No. 03438 50A -2 modules
Legrand Cat No. 03439 63A -2 modules

Single pole MCBs DX-E 6000 -6 kA – C curve 230/400 V
Legrand Cat No. 03382 6A -1 module
Legrand Cat No. 03384 10A -1 module
Legrand Cat No. 03385 13A -1 module
Legrand Cat No. 03386 16A -1 module
Legrand Cat No. 03387 20A -1 module
Legrand Cat No. 03388 25A -1 module
Legrand Cat No. 03389 32A -1 module
Legrand Cat No. 03390 40A -1 module
Legrand Cat No. 03291 50A -1 module
Legrand Cat No. 03292 63A -1 module

4 – pole MCBs DX-E 6000 – 6 kA – C curve 230/400 V
Legrand Cat No. 03489 06A -4 modules
Legrand Cat No. 03491 10A -4 modules
Legrand Cat No. 03492 13A -4 modules
Legrand Cat No. 03493 16A -4 modules
Legrand Cat No. 03494 20A -4 modules
Legrand Cat No. 03495 25A -4 modules
Legrand Cat No. 03496 32A -4 modules
Legrand Cat No. 03497 40A -4 modules
Legrand Cat No. 03498 50A -4 modules
Legrand Cat No. 03499 63A -4 modules

3 -pole MCBs DX-E 6000 – 6 kA – C curve 230/400 V
Legrand Cat No. 03447 06A -3 module
Legrand Cat No. 03449 10A -3 module
Legrand Cat No. 03450 13A -3 module
Legrand Cat No. 03451 16A -3 module
Legrand Cat No. 03452 20A -3 module
Legrand Cat No. 03453 25A -3 module
Legrand Cat No. 03454 32A -3 module
Legrand Cat No. 03455 40A -3 module
Legrand Cat No. 03456 50A -3 module
Legrand Cat No. 03457 63A -3 module

Legrand C curve MCB

Legrand C curve MCB

دانلود اطلاعات فنی

Legrand LR-6000 -C curve MCB

دانلود اطلاعات فنی

Single pole MCBs LR6000– 6 kA – C curve 230/400 V

Legrand Cat No. 604807 25A – 1 module

3 pole MCBs LR6000– 6 kA – C curve 230/400 V

Legrand Cat No. 604837 25A – 3 modules

Legrand Cat No. 604841 63A – 3 modules

MCBs: Conform to IEC 60898-1
Do not accept auxiliaries, and add-on modules
RCDs: Conform to IEC 61008-1

Legrand DX-H10000 -C curve MCB

دانلود اطلاعات فنی

2 – pole MCBs DX-H 10000– 25 kA – C curve 230/400 V

Legrand Cat No. 06916 6A – 2 modules

3 – pole MCBs DX-H 10000– 25 kA – C curve 230/400 V

Legrand Cat No. 06497 125A – 3 modules

Breaking capacity
10000 IEC 60898-1 – 400 VA
25 kA to 12.5 kA – IEC 60947-2 – 400 V

کلید محافظ جان لگراند فرانسه

Legrand Residual Current Breaking Overload

RCBO یا کلید محافظ جان لگراند مخفف عبارت residual current breaking overload است و همانطور که از نام آن پیداست در برابر دو نوع خطا محافظت می کند و در اصل عملکرد یک MCB و RCD را ترکیب می کند.

در حالی که یک RCD صرفاً برای محافظت در برابر نشت زمین و یک MCB فقط در برابر جریان بیش از حد محافظت می کند، یک RCBO در برابر هر دو نوع خطا محافظت می کند.

به منظور کاهش تعداد صدمات ناشی از شوک الکتریکی، تمام مدارها باید از نشت به زمین محافظت شوند. در بسیاری از موقعیت های خانگی، این امر با استفاده از یک RCD که همزمان از یک مدار محافظت می کند، به دست می آید. در حالی که این یک راه حل مقرون به صرفه و همچنان محبوب است، اما یک اشکال قابل توجه دارد زیرا یک خطای نشتی زمین در یکی از مدارها، برق تمام مدارهای دیگر در آن RCD را قطع می کند. ولی امروزه استفاده از کلید محافظ جان لگراند بهترین راه حل حفاظت از مدار می باشد زیرا هر مدار به طور مستقل از جریان بیش از حد و نشت زمین محافظت می شود.

4- pole RCBO – 230 V -AC type

Legrand Cat No. 07962 10A – 10mA -4 modules
Legrand Cat No. 07964 16A – 10mA -4 modules
Legrand Cat No. 07965 20A – 10mA -4 modules
Legrand Cat No. 07966 25A – 30mA -4 modules
Legrand Cat No. 07967 32A – 30mA -4 modules
Legrand Cat No. 08013 40A – 30mA -4 modules
Legrand Cat No. 08014 50A – 30mA -4 modules
Legrand Cat No. 08015 63A – 30mA -4 modules
Legrand Cat No. 07975 10A – 300mA -4 modules
Legrand Cat No. 07977 16A – 300mA -4 modules
Legrand Cat No. 07978 20A – 300mA -4 modules
Legrand Cat No. 07979 25A – 300mA -4 modules
Legrand Cat No. 07980 32A – 300mA -4 modules
Legrand Cat No. 08031 40A – 300mA -4 modules
Legrand Cat No. 08032 50A – 300mA -4 modules
Legrand Cat No. 08033 63A – 300mA -4 modules

2- pole RCBO – 230 V -AC type

Legrand Cat No. 07745 10A – 10mA -4 modules
Legrand Cat No. 07746 16A – 10mA -4 modules
Legrand Cat No. 07747 20A – 10mA -4 modules
Legrand Cat No. 07911 10A – 30mA -4 modules
Legrand Cat No. 07919 16A – 30mA -4 modules
Legrand Cat No. 07920 20A – 30mA -4 modules
Legrand Cat No. 07921 25A – 30mA -4 modules
Legrand Cat No. 07922 32A – 30mA -4 modules
Legrand Cat No. 07929 40A – 30mA -4 modules
Legrand Cat No. 07930 50A – 30mA -4 modules
Legrand Cat No. 07931 63A – 30mA -4 modules
Legrand Cat No. 07944 10A – 300mA -4 modules
Legrand Cat No. 07946 16A – 300mA -4 modules
Legrand Cat No. 07947 20A – 300mA -4 modules
Legrand Cat No. 07948 25A – 300mA -4 modules
Legrand Cat No. 07949 32A – 300mA -4 modules
Legrand Cat No. 07950 40A – 300mA -4 modules
Legrand Cat No. 07951 50A – 300mA -4 modules
Legrand Cat No. 07952 63A – 300mA -4 modules

Single pole + neutral RCBO – 230 V -AC type

Legrand Cat No. 07879 16A – 10mA -2 modules
Legrand Cat No. 07881 03A – 30mA -2 modules
Legrand Cat No. 07883 06A – 30mA -2 modules
Legrand Cat No. 07884 10A – 30mA – 2 modules
Legrand Cat No. 07886 16A – 30mA – 2 modules
Legrand Cat No. 07887 20A – 30mA – 2 modules
Legrand Cat No. 07888 25A – 30mA – 2 modules
Legrand Cat No. 07889 32A – 30mA – 2 modules
Legrand Cat No. 07890 40A – 30mA – 2 modules
Legrand Cat No. 07894 06A – 300mA – 2 modules
Legrand Cat No. 07895 10A – 300mA – 2 modules
Legrand Cat No. 07897 16A – 300mA – 2 modules
Legrand Cat No. 07898 20A – 300mA – 2 modules
Legrand Cat No. 07899 25A – 300mA – 2 modules
Legrand Cat No. 07900 32A – 300mA – 2 modules
Legrand Cat No. 07901 40A – 300mA – 2 modules

دانلود اطلاعات فنی

Legrand DXTM differential switches

سوئیچ های دیفرانسیل نوعی از تجهیزات الکتریکی هستند که با استاندارد NF EN 61008-1 در تابلو برق برای محافظت از افراد در برابر تمام خطاهای زمین (earth) عمل می کنند . این سوییچ ها بر خلاف کلید های محافظ جان ، از تجهیزات محافظت نمی کنند و اضافه بار یا اتصال کوتاه را تشخیص نمی دهد. بلکه اگر تفاوتی را تشخیص دهد، مثلاً 30 میلی آمپر، 300 میلی آمپر یا 500 میلی آمپر، به این معنی است که نشتی جریان وجود دارد. بنابراین، این جریان از دست رفته در خارج از سیم های برق،بر روی تجهیزات برقی مانند ماشین لباسشویی یا یخچال، گردش می کند. در اینجا سوئیچ دیفرانسیل نقش خود را در محافظت از افراد و خاموش کردن مدار الکتریکی برای جلوگیری از برق گرفتگی بالقوه ایفا می کند.

دانلود اطلاعات فنی

2 – pole 30 mA – Ac Type 230 V

Legrand Cat No. 08689 25A – 2 modules

standard NF EN 61008-1
LEXIC modular devices
• AC type: detect AC component faults
• A type: detect AC and DC component faults

کلید اتوماتیک لگراند فرانسه

Legrand thermal magnetic and electronic release MCCB

کلید اتوماتیک یا MCCB مخفف Moulded Case Circuit Breaker نوع دیگری از وسایل حفاظت الکتریکی است که برای محافظت ازتجهیزات تابلو برق در برابر اضافه بار ، اتصال کوتاه و خطاهای زمین و سایر جریان ها کاربرد دارد. همچنین برای سوئیچ کردن مدارها استفاده می شود و می توان از آن برای رتبه بندی جریان بالاتر و سطح خطا حتی در تابلو برق های خانگی استفاده کرد.

دانلود اطلاعات فنی

Legrand Cat No. 25133 MCCB – DPX160 – lcu 25kA – 400V – 4P -160A

Fixed version
Thermal adjustable from 0.64 to 1 In and sealable Fixed magnetic at 10 In in factory (Supplied complete with:
– connection plates for bars
– upstream and downstream connection devices for lugs (max. width 20 mm)
– terminal shields
Conform to IEC 60947-2 – Can be mounted on rail 2 or on plate in XL3 cabinets and enclosures

دانلود اطلاعات فنی

Legrand Cat No. 25405 MCCB – DPX250 Electronic release S₁– lcu 36kA – 400V – 3P -250A

DPX 250 electronic release S1
Adjustment of Ir and Im – Instantaneous protection If = 4 kA – Indicator lamp Minimum current for indicator lamp
Supplied complete with:
– connection plates for bars
– upstream and downstream connection devices for lugs (width max. 20 mm)
– terminal shields
Conform to IEC 60947-2 – Sealable adjustment – Can be mounted on plate in XL3 cabinets and enclosures

دانلود اطلاعات فنی

Legrand Cat No. 25603 MCCB – DPX630 Electronic release S₁– lcu 36kA – 400V – 3P -250A

DPX 630 electronic release S1
Adjustment of Ir, Im – Instantaneous protection If = 5 kA -Green indicator lamp – Connector for test unit -Dynamic selectivity
Supplied complete with:
– connection plates for bars
– terminal shields
Conform to IEC 60947-2 – Sealable adjustment -Can be mounted on plate in XL3 cabinets and enclosures

کلید تایمر راه پله لگراند فرانسه

Legrand electronic time-lag switch

کلید تایمر که معمولاً برای راه پله ها مورد استفاده قرار می گیرد ، مدار روشنایی را برای مدت زمان مشخصی سوئیچ می کند و از خود در صورت مسدود شدن دکمه فشاری محافظت می کند . این کلید از 0.5 ثانیه تا 10 دقیقه قابل تنظیم می باشد .

دانلود اطلاعات فنی

Time-lag switch

Legrand Cat No. 04702 Output 16 A – 250 V± – μ cos = 1- 1 module

Resettable
230 V± – 50/60 Hz
Timing adjustable from 0.5 sec to 10 min
Manual override contact
2000 W incandescent/halogen
2000 W halogen – 230 V± 1000 VA fluo – series compensated
120 VA fluo – parallel compensated 14 μF
100 VA compact fluorescent
1000 W energy saving lamp
automatic 3-wire or 4-wire connection

کلید قطع و وصل دو راه لگراند فرانسه

Legrand Changeover switches

کلید Changeover یا کلید قطع و وصل دو راه برای تغییر و انتقال بین دو منبع برق مستقل مانند منبع برق اصلی و برق اضطراری استفاده می‌شود و به عنوان واسطه‌ بین منابع برق عمل می‌کنند و در برقراری پیوستگی بار و انتقال بار از یک منبع به منبع دیگر نقش دارند.

دانلود اطلاعات فنی

Changeover switches

Legrand Cat No. 04385 20A ,250 V- 1 module -Two way with centre

pointConform to standard IEC 60669-1
Breaking capacity AC 22 A according to IEC 60947-3

بلاک توزیع مدولار

Legrand Modular distribution blocks 40 - 160A

بلاک های توزیع یک انتخاب ایده آل برای کاهش حجم سیم کشی در سیستم توزیع یا تابلو برق هستند و می توانند یک مدار الکتریکی را به چند مصرف کننده توزیع کنند .

بلاک های توزیع از 40 تا 160 آمپر و مطاق با استاندارد EN 60947-1 طراحی و تولید شده اند و

قابلیت اتصال با starfix یا بدون آن
پوشش محافظ جلویی دارای خاصیت خود خاموش شوندگی تا دمای 960 درجه سانتیگراد
قابلیت نصب بر روی ریل یا صفحه plate با دو پیچ
دارای عایق حفاظت روی هر نوار
قابلیت نشانه گذاری هر نوار با CAB 3
امکان افزودن بلوک ترمینال IP 2X

از دیگر ویژگی های این محصول هستند .

دانلود اطلاعات فنی

Double Pole
Legrand Cat No. 04881 2P – 40A – 13 connections
Legrand Cat No. 04880 2P – 100A – 7 connections
Legrand Cat No. 04882 2P – 125A -15 connections

Four Pole
Legrand Cat No. 04885 4P – 40A – 13 connections
Legrand Cat No. 04884 4P – 100A – 7 connections
Legrand Cat No. 04886 4P – 125A – 11 connections
Legrand Cat No. 04888 4P – 125A – 15 connections
Legrand Cat No. 04879 4P – 160A – 15 connections

سایر محصولات لگراند فرانسه ...

راه حلی کامل برای تجهیز شبکه های داده ، شبکه های اطلاعاتی ، سیستمهای کنترل روشنایی و برق رسانی برای ساختمانها و اماکن اداری و تجاری

اطلاعات بیشتر

کلید و پریز mosaic programme لگراند

روشی برای ساماندهی و تقسیم بندی دقیق کابل های شبکه و برق که امکان دسترسی سریع و راحت به کابل مورد نظر را فراهم می کند

اطلاعات بیشتر

سیستم علامت گذاری کابل لگراند

داكت تابلویی لگراند منظور كابل كشی درون تابلو برق ها بكار ميروند و شيارهای موجود در آن امكان عبور کابل ها را فراهم می کند

اطلاعات بیشتر

داكت شياردار تابلويی لگراند

سری جدید تابلو برق لگراند فرانسه به منظور توزیع انرژی از تابلو اصلی ساختمان به داخل واحد های اداری یا مسکونی با طراحی زیبا

اطلاعات بیشتر

تابلو برق روکار لگراند
