کابل فیبر نوری لگراند فرانسه

آخرین به روزرسانی     1401/12/03

فیبر نوری اورجینال لگراند فرانسه

کابل فیبر نوری لگراند نوعی رسانه انتقال اطلاعات به صورت دیجیتال است که امکان استفاده از پهنای باند بزرگتری را نسبت به کابل های مسی فراهم می کند.

کابل های فیبر نوری از یک بخش داخلی به نام هسته و یک بخش خارجی به نام روکش ساخته شده است . پرتو نور تزریق شده در یک سر فیبر بین دو لایه ماده محصور می شود و به دلیل تفاوت در ضریب شکست موادی که هسته و روکش از آن ساخته شده اند در طول الیاف هدایت می شود.
فیبرها از نظر مکانیکی بسیار شکننده هستند، بنابراین در روکش پوشانده شده و با استفاده از متنوع ترین فناوری ها ، در کابل های فیبر نوری قرار می گیرند تا نیاز کاربری های مختلف را برآورده کنند.

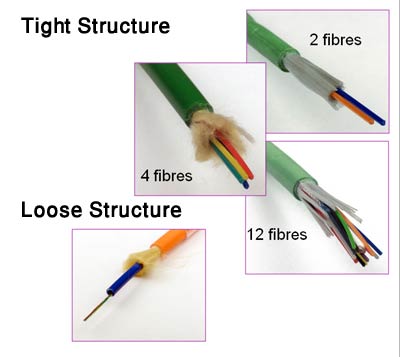

انواع کابل فیبر نوری لگراند

انتقال اطلاعات در کابل فیبر نوری لگراند ، بر اساس انتشار پالس های نوری توسط یک LED یا یک منبع لیزر در نوار مادون قرمز ، در امتداد یک فیبر شیشه ای انجام می شود. این سیگنال ها می توانند در یک خط مستقیم به صورت تک حالته (Single Mode) منتشر شوند  و یا بارها به صورت چند حالته (Multi Mode) منعکس گردند .

فیبرهای Single mode معمولاً با علامت اختصاری  9/125μm و فیبر های Multi mode با 50/125μm مشخص می شوند که نشان دهنده اندازه قطر هسته (9 یا 50) و روکش 125 میکرومتر است.

استفاده از کابل فیبر نوری بیشتر برای کابل کشی عمودی توصیه می شود. در برخی شرایط، حتی می توان کابل فیبر نوری را تا دفاتر کاری  (FTTO ) و یا ایستگاه کاری (FTTD) اجرا کرد. وجود کابل فیبر نوری در پروژه ، استفاده از سایر تجهیزات فیبر نوری شامل پچ پنل فیبرنوری ، پچ کورد فیبرنوری و پریز شبکه فیبر نوری را ضرورت می بخشد.

کابل فیبر نوری لگراند
  • فقط از یک حالت برای انتشار نور استفاده می کنند
  • قطر هسته آنها بین 8 تا 10 میکرومتر است
  • معمولاً در تاسیسات فضای باز ( outdoor installations ) کاربرد دارند زیرا می توانند مسافت های طولانی تری را پوشش دهند و به سرعت های بسیار بالاتری برسند .

کابل فیبر نوری Multimode :

  • ارسال چندین سیگنال در یک فیبر در شبکه های کامپیوتری را فراهم می کنند
  •  قطر هسته آنها 50 یا 62.5 میکرومتر است
  • بیشتر در تاسیسات داخلی ( indoor installations ) استفاده می شود و امکان استفاده از تجهیزات اقتصادی تر را فراهم می کند

 فیبر نوری لگراند فرانسه در مقایسه با  کابل شبکه های مسی دارای مزایای زیر است :

  • مصونیت کامل در برابر تداخل الکترومغناطیسی (غیر قابل القا):

solution های فیبر نوری لگراند بی نیاز از ملاحظات حیاتی و پر هزینه و نگران کننده در مقابه با سرفصل های EMC و EMI

است و برخلاف سیگنال های الکتریکی در یک سیم کابل شبکه مسی، سیگنال های نوری در یک فیبر تاثیری بر فیبر دیگر نخواهند داشت .

  • ارزانتر:

هزینه چندین کیلومتر کابل فیبر نوری نسبت به سیم های کابل شبکه مسی کمتر است.( مسافت های طولانی )

  • نازک تر:

قطر فیبرهای نوری بمراتب کمتر از سیم های کابل شبکه مسی است .

  • ظرفیت انتقال بالا:

پهنای باند فیبر نوری لگراند بمنظور ارسال اطلاعات به مراتب بیشتر از سیم های کابل شبکه مسی است .

  • عدم تضعیف سیگنال :

تضعیف سیگنال در فیبر نوری لگراند بمراتب کمتر از سیم های کابل شبکه مسی است .

  • مصرف برق پایین:

با توجه به اینکه سیگنال ها در فیبر نوری کمتر ضعیف می گردند، بنابراین می توان از فرستنده هایی با میزان برق مصرفی پایین

نسبت به فرستنده های الکتریکی که از ولتاژ بالایی استفاده می نمایند، استفاده کرد.

  • غیر اشتعال زا:

با توجه به عدم وجود الکتریسیته، امکان بروز آتش سوزی وجود نخواهد داشت .

  • به هم پیوستگی و تراکم بالا :

وزن کابل فیبر نوری لگراند بمراتب کمتر از کابل شبکه مسی (قابل مقایسه) است.

مزایای فیبر نوری لگراند فرانسه در مقایسه با کابل شبکه

.

.

  • مصونیت کامل در برابر تداخل الکترومغناطیسی (غیر قابل القا) ، بی نیاز از ملاحظات حیاتی و پر هزینه و نگران کننده در مقابله با سرفصل های EMC و EMI
  • عدم تاثیر گذاری سیگنال های نوری در یک فیبر بر فیبر دیگر برخلاف سیگنال های الکتریکی در یک سیم از کابل شبکه مسی
  • هزینه ی کمتر در مسافت های طولانی
  • قطر کمتر
  • ظرفیت انتقال بالا و پهنای باند بیشتر
  • عدم تضعیف سیگنال
  • مصرف برق پایین با توجه به تضعیف کمتر سیگنال ها در فیبر نوری
  • غیر اشتعال زا به دلیل عدم وجود الکتریسیته
  • به هم پیوستگی ، تراکم بالا و وزن بمراتب کمتر از کابل شبکه مسی

.

.



.

.

  • مصونیت کامل در برابر تداخل الکترومغناطیسی (غیر قابل القا) ، بی نیاز از ملاحظات حیاتی و پر هزینه و نگران کننده در مقابله با سرفصل های EMC و EMI
  • عدم تاثیر گذاری سیگنال های نوری در یک فیبر بر فیبر دیگر برخلاف سیگنال های الکتریکی در یک سیم از کابل شبکه مسی
  • هزینه ی کمتر در مسافت های طولانی
  • قطر کمتر
  • ظرفیت انتقال بالا و پهنای باند بیشتر
  • عدم تضعیف سیگنال
  • مصرف برق پایین با توجه به تضعیف کمتر سیگنال ها در فیبر نوری
  • غیر اشتعال زا به دلیل عدم وجود الکتریسیته
  • به هم پیوستگی ، تراکم بالا و وزن بمراتب کمتر از کابل شبکه مسی
فیبر نوری اورجینال

ساختار های Loose Structure و Tight Structure در فیبر نوری لگراند فرانسه

فیبر نوری در محیط تحت تاثیر عوامل مختلف خارجی قرار می گیرد، بنابراین جهت حفظ آنها و سهولت بکارگیری به صورت کابل ارائه می شود. پوششی که بر روی فیبر قرار دارد جدا از پوشش اولیه است و به صورت یکی از دو ساختار زیر مورد استفاده قرار می گیرد :



1- Loose Structure

فیبر یا فیبرها بطور آزاد در درون تیوپ قرار گرفته اند به طوریکه پوشش ثانویه محکم شده (شل یا آزاد) و فضای خالی این تیوپ ها از ژل مخصوص پر می شود تا مانع از نفوذ آب به درون تیوپ گردد.

انواع کابل فیبر نوری لگراند
دیاگرام سطح مقطع کابل فیبر نوری loos tube کابل فیبر نوری لگراند اصل loose tube

مزیت : توانایی بالا در برار تحمل فشار های فیزیکی، مکانیکی و نیز کشیدگی کابل فیبر

ساحتار فیبر نوری لگراند فرانسه

2-Tight Structure

پوشش اولیه به پوشش ثانویه (buffer ) چسبیده و کاملا محکم شده است. معمولا از یک تا دوازده رشته فیبر در درون این بافرها قرار داده می شود. این بافرها برای کابل های طولانی مورد استفاده  قرار می گیرد.

فیبر نوری tigh tube لگراند فرانسه کابل فیبر لگراند tigh tube

مزیت : نصب Tight Tube راحتتر می باشد.

Legrand OS1 - Single Mode Optic Cables

کابل فیبر نوری سینگل مود لگراندکابل های فیبر نوری سینگل مود لگراند

در  مدل های زیر به صورت loose tube  و Tight Tube با

Jacket زرد رنگ تولید و عرضه می شوند

Loose Tube

.Legeand Cat No. 32512

Indoor/outdoor (glass strands)
Yellow LSZH sheath
6 fibres – 2000 m

Legeand Cat No. 32513

Outdoor – corrugated steel tape
Black PE sheath
6 fibres – 2000 m

Loose Tube

Legeand Cat No. 32514

Indoor/outdoor (glass strands)
Yellow LSZH sheath
12 fibres – 2000 m

Legeand Cat No. 32515

Outdoor – corrugated steel tape
Black PE sheath
12 fibres – 2000 m

Tight tube900 µm

Legeand Cat No. 32550

Indoor/outdoor (glass strands)
Yellow LSZH sheath
12 fibres – 2000 m

Loose Tube

Legeand Cat No. 32514

Indoor/outdoor (glass strands)
Yellow LSZH sheath
12 fibres – 2000 m

Legeand Cat No. 32515

Outdoor – corrugated steel tape
Black PE sheath
12 fibres – 2000 m

.Legeand Cat No. 32512

Indoor/outdoor (glass strands)
Yellow LSZH sheath
6 fibres – 2000 m

Legeand Cat No. 32513

Outdoor – corrugated steel tape
Black PE sheath
6 fibres – 2000 m

Tight tube900 µm

Legeand Cat No. 32550

Indoor/outdoor (glass strands)
Yellow LSZH sheath
12 fibres – 2000 m

کابل‏‏ فیبر نوری لگراند فرانسه - مالتی مود

کابل فیبر نوری مالتی مود لگراند فرانسه

در انواع   OM4 و OM2 ، OM3 با دو ساختار Tight tube و Loose tube تولید و عرضه می شوند :

Legrand Multimode OM4 fibre optic cables (50/125 μm)

کابل فیبر نوری لگراند فرانسه – مالتی مود OM4:فیبر نوری om4 لگراند اصل فرانسه

  • Aqua Jacket
  • Suitable for10 Gigabit Ethernet networks

Loose Tube

Legrand Cat No.32545

Indoor/outdoor (glass strands)
Aqua LSZH sheath
12 fibres -2000 m

Legrand Cat No.32548

Outdoor – corrugated steel tape
Black PE sheath
12 fibres – 2000 m

Loose Tube

Legrand Cat No.32544

Indoor/outdoor (glass strands)
Aqua LSZH sheath
8 fibres -2000 m

Legrand Cat No.32547

Outdoor – corrugated steel tape
Black PE sheath
8 fibres – 2000 m

Loose Tube

Legrand Cat No.32543

Indoor/outdoor (glass strands)
Aqua LSZH sheath
4 fibres -2000 m

Legrand Cat No.32546

Outdoor – corrugated steel tape
Black PE sheath
4 fibres – 2000 m

Loose Tube

Legrand Cat No.32543

Indoor/outdoor (glass strands)
Aqua LSZH sheath
4 fibres -2000 m

Legrand Cat No.32546

Outdoor – corrugated steel tape
Black PE sheath
4 fibres – 2000 m

Legrand Cat No.32544

Indoor/outdoor (glass strands)
Aqua LSZH sheath
8 fibres -2000 m

Legrand Cat No.32547

Outdoor – corrugated steel tape
Black PE sheath
8 fibres – 2000 m

Legrand Cat No.32545

Indoor/outdoor (glass strands)
Aqua LSZH sheath
12 fibres -2000 m

Legrand Cat No.32548

Outdoor – corrugated steel tape
Black PE sheath
12 fibres – 2000 m

Tight tube 900μm

Legrand Cat No.32668

Indoor/outdoor (glass strands)
Aqua LSZH sheath
24 fibres -1000 m

Tight tube 900μm

Legrand Cat No.32667

Indoor/outdoor (glass strands)
Aqua LSZH sheath
12 fibres -1000 m

Tight tube 900μm

Legrand Cat No.32665

Indoor/outdoor (glass strands)
Aqua LSZH sheath
6 fibres -500 m

Legrand Cat No.32666

Indoor/outdoor (glass strands)
Aqua LSZH sheath
6 fibres – 1000 m

Tight tube 900μm

Legrand Cat No.32665

Indoor/outdoor (glass strands)
Aqua LSZH sheath
6 fibres -500 m

Legrand Cat No.32666

Indoor/outdoor (glass strands)
Aqua LSZH sheath
6 fibres – 1000 m

Legrand Cat No.32667

Indoor/outdoor (glass strands)
Aqua LSZH sheath
12 fibres -1000 m

Legrand Cat No.32668

Indoor/outdoor (glass strands)
Aqua LSZH sheath
24 fibres -1000 m

Legrand Multimode OM3 fibre optic cables (50/125 μm)

کابل فیبر نوری لگراند OM3 اصل فرانسهکابل فیبر نوری لگراند فرانسه – مالتی مود OM3:

  • Green Jacket
  • Suitable for10 Gigabit Ethernet networks

Tight tube 900 μm

Legrand Cat No. 32510

Indoor/outdoor (universal)
Aqua LSZH sheath
6 fibres – 2000 m

Tight tube 900 μm

Legrand Cat No. 32511

Indoor/outdoor (universal)
Aqua LSZH sheath
12 fibres – 2000 m

Tight tube 900 μm

Legrand Cat No. 32511

Indoor/outdoor (universal)
Aqua LSZH sheath
12 fibres – 2000 m

Legrand Cat No. 32510

Indoor/outdoor (universal)
Aqua LSZH sheath
6 fibres – 2000 m

Legrand Multimode OM2 fibre optic cables (50/125 μm)

کابل فیبر نوری مالتی مود OM2 لگراندکابل فیبر نوری لگراند فرانسه – مالتی مود OM2 :

  • Orange Jacket
  • دارای 2 مدل Tight tub و 4 مدل Loose tube

Loose Tube

Legrand Cat No.32504

Indoor/outdoor (universal)
Orange jacket
6 fibres -2000 m

Legrand Cat No.32505

Outdoor – corrugated steel tape
Orange jacket
6 fibres -2000 m

Loose Tube

Legrand Cat No.32506

 Indoor/outdoor (universal)
Orange jacket
12 fibres – 2000 m

Legrand Cat No.32507

Outdoor, corrugated steel tape
Orange jacket
12 fibres – 2000 m

Loose Tube

Legrand Cat No.32506

 Indoor/outdoor (universal)
Orange jacket
12 fibres – 2000 m

Legrand Cat No.32507

Outdoor, corrugated steel tape
Orange jacket
12 fibres – 2000 m

Legrand Cat No.32504

Indoor/outdoor (universal)
Orange jacket
6 fibres -2000 m

Legrand Cat No.32505

Outdoor – corrugated steel tape
Orange jacket
6 fibres -2000 m

Tight tube 900μm

Legrand Cat No.32508

Indoor/outdoor (universal)
Orange jacket
6 fibres – 2000 m

Tight tube 900μm

Legrand Cat No.32509

Indoor/outdoor (universal)
Orange jacket
12 fibres – 2000 m

Tight tube 900μm

Legrand Cat No.32509

Indoor/outdoor (universal)
Orange jacket
12 fibres – 2000 m

Legrand Cat No.32508

Indoor/outdoor (universal)
Orange jacket
6 fibres – 2000 m
