جعبه پریز کف خواب لگراند فرانسه روشی نوین در مدیریت کابل می باشد که با کارگذاری مستقیم در کف پلان انواع رسانه ها را در اختیار کاربران قرار می دهد . رسانه های متصل به جعبه پریز های کف، راحتی بیشتری را برای کاربرانی که نیاز به دسترسی مکرر به پریز ها (مانند لپ‌تاپ) دارند، فراهم می‌کنند.
ارتفاع قابل تنظیم جعبه پریز کف خواب لگراند ، نصب عالی و بی نقص در سطوح بر آمده کف کاذب ایجاد می کند ، همچنین نسخه ای با ارتفاع کاهش یافته برای استفاده در مواقعی که ارتفاع کف برای تجهیز به رسانه های برق ، شبکه و … محدود شده است، موجود است.
جعبه پریز های کف خواب لگراند در ظرفیت های 10 ، 12 و 18 ماژول موجود می باشد . ….
روش براورد جعبه پریز های کف خواب لگراند فرانسه
برای تهیه صورت براورد سه اقدام شامل انتخاب روش نصب ، انتخاب مکانیزم ها و انتخاب ظرفیت جعبه پریز کف خواب به طور همزمان مورد نیاز است ، پیشنهاد می گردد پس از مطالعه هر مرحله کد فنی مورد نظر خود را یادداشت و پس از تکمیل نهایی براورد ، به دفتر آدسا ارسال نمایید .
بر اساس ایده های لگراند فرانسه سه روش نصب ارائه شده است (Legrand FloorBox Installation )
جعبه پریز کف خواب لگراند قابل پیاده سازی و نصب در داخل :
بدون نیار به Gang Frame
Legrand floorbox Installation- in raised floors
Gang Frame فلزی غیر آهنی لگراند فرانسه
Legrand floorbox Installation- in metal Gang Frame
Gang Frame پلاستیکی لگراند فرانسه
Legrand floorbox Installation- in Plastic Gang Frame
Legrand Floor box + mechanism
Legrand Cat No. 89634 + Floor box + mechanism
Legrand Cat No. 89630/31 + Floor box + mechanism
بر اساس ایده های لگراند فرانسه سه روش نصب ارائه شده است
(Legrand FloorBox Installation )
جعبه پریز کف خواب لگراند قابل پیاده سازی و نصب در داخل :
Legrand floorbox Installation- in raised floors
بر خلاف کف کاذب فولادی لگراند فرانسه Soluflex که به طور اختصاصی مجهز به FloorBox با کد فنی Legrand Cat no. 8409051 می باشد ، سایر کف کاذب های تولید داخل و غیر لگراند ، جعبه پریز کف خواب (FloorBox) پیش بینی و ارائه نکرده اند ،بنابراین نصب کف خواب لگراند اثر مستقیم بر کیفیت تمام شده اجرای کف کاذب غیر لگراند دارد بیشتر…
Legrand Floor box + mechanism
Legrand floorbox Installation- in metal Gang Frame
Legrand Cat No. 89634 + Floor box + mechanism
Legrand floorbox Installation- in Plastic Gang Frame
شیوه ای کارآمد برای استقرار تعداد کمی از کاربران که محیط کارشان با کمتر از 5-8 جعبه پریز کف خواب FloorBox می تواند راه اندازی شود. به دلیل مساحت کوچک این نوع پروژه ها و تعداد کم جعبه پریز های کف خواب ، ارتباط Gang frame های پلاستیکی با لوله خرطومی خواهد بود . عملیات توزیع کابل و رسانه ها نیازمند به اجرای فنرکشی است بیشتر…
Legrand Cat No. 89630/31 + Floor box + mechanism
Legrand floorbox -Adjustable height from 75 to 105 mm
فریم جعبه کف خواب 9 پریز لگراند ( 18 ماژول )
قابل تجهیز با 18 ماژول سوکت و پریز های موزاییک پروگرام
چیدمان پریز ها در کف جعبه پریز
قابل کارگذاری در داخل کف کاذب
قابل کارگذاری در کف بتنی به کمک gang frame پلاستیکی
قابل کارگذاری در کف بتنی به کمک gang frame فلزی
تنظیم ارتفاع از 75 تا 105 میلی متر
Legrand Cat No. 896 10 18 Module FloorBox for raised floor & concrete floors
فریم جعبه کف خواب 6 پریز لگراند ( 12 ماژول )
قابل تجهیز با 12 ماژول سوکت و پریز های موزاییک پروگرام
چیدمان پریز ها در کف جعبه پریز
قابل کارگذاری در داخل کف کاذب
قابل کارگذاری در کف بتنی به کمک gang frame پلاستیکی
قابل کارگذاری در کف بتنی به کمک gang frame فلزی
تنظیم ارتفاع از 75 تا 105 میلی متر
Legrand Cat No. 896 05 12 Module FloorBox for raised floor & concrete floors
Legrand floorbox - reduced Height to 65 mm
فریم جعبه کف خواب 5 پریز لگراند ( 10 ماژول )
قابل تجهیز با 10 ماژول سوکت و پریز های موزاییک پروگرام
چیدمان پریز ها در پهلو های جعبه پریز
قابل کارگذاری در داخل کف کاذب
قابل کارگذاری در کف بتنی به کمک Gang frame پلاستیکی
قابل کارگذاری در کف بتنی به کمک gang frame فلزی
تنظیم ارتفاع از 65 تا 105 میلی متر
Legrand Cat No. 896 20 10 Module FloorBox for raised floor & concrete floors
جعبه پریز های کف خواب لگراند در دو مدل درب استیل brushed و درب Carpet با امکان اجرای نازک کاری کف روی درب تولید می شوند .
Calculation the total size of mechanisms
برای مثال اگر برای استقرار یک کاربر در مکان مشخصی از پلان دو پریز برق ، دو پریز UPS ویک شبکه و تلفن مورد نیاز باشد :
4 = 2 عدد × پریز برق پهن 2 ماژول
4 = 2 عدد × پریز UPS پهن 2 ماژول
1 = 1 عدد × پریز شبکه باریک 1 ماژول
1 =1 عدد × پریز تلفن باریک 1 ماژول
——————————————————-
10 ماژول
در مثال بالا اگر چه جعبه پریز کف خواب 10 ماژول با کد فنی Legrand Cat No. 896 20 کاملا متناسب با مکانیزم های انتخاب شده است ولی پیشنهاد می شود همواره ظرفیت جعبه پریز های کف خواب را حداقل دو ماژول بیشتر از مجموع سایز مکانیزم ها در نظر گرفته و بوسیله بلانک یک ماژول باریک با کد فنی Legrand Cat No. 77070 یا بلانک دو ماژول پهن با کد فنی Legrand Cat No. 77071 بپوشانید تا در صورت توسعه در آینده از تعویض جعبه کف خواب بی نیاز بوده و با حداقل هزینه ، تنها با انتقال کابل و نصب مکانیزم جدید به رسانه مورد نیاز دسترسی پیدا کنید.

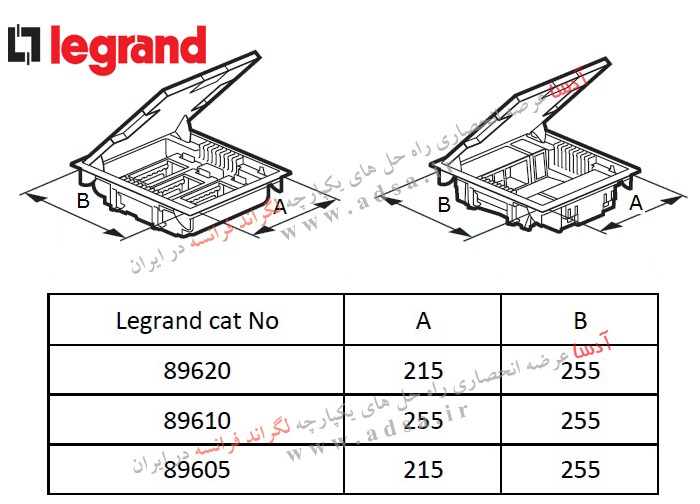

ابعاد جعبه پریزهای کف خواب لگراند فرانسه بر حسب میلی متر
جـــــــــعــبه پریز کـــــــــــــــــف
( Legrand FloorBox)
با در پوش فلـــــــــــزی ضد زنگ
ویژگی های جعبه پریزهای کف خواب لگراند فرانسه با درب استیل : ظرفیت : 10, 12 و 18 مودول
1. قابلیت هماهنگی درب با طراحی کف و طراحی ارگونومیک متناسب با نیاز کاربران
2.قابلیت دو نوع تنظیم ارتفاع 65i– 105mm و 75i– 105mm
3. قابلیت تغییر جهت درب
4.قابلیت باز کردن راحت درب با دستگیره جمع شونده
5.قلبلیت درب ضد زنگ با روکش نفیس استیل brushed
6.قابلیت مدیریت کابل از دو طرف
مراحل نصب مکانیزم ها در جعبه پریز کف خواب لگراند
Positioning wiring accessories In floor boxes with adjustable height 75 to 105 mm
1. بیرون آوردن Support frame به کمک پیچ گوشتی
2. باز کردن راه ورد کابل به Support frame
3. اتصال مکانیزم ها به کابل مربوطه و جایگذاری مکانیزم در Support frame
4.جایگذاری Support frame در کف جعبه کف خواب
Positioning wiring accessories In floor boxes height 65 mm
1. بیرون آوردن Support frame به کمک پیچ گوشتی
باز کردن Support frame برای ورود کابل و اتصال به مکانیزم
3. اتصال مکانیزم ها به کابل مربوطه و جایگذاری مکانیزم در Support frame
4.جایگذاری Support frame در قسمت کنار جعبه کف خواب مطابق شکل
انواع مکانیزم های موزاییک پروگرام Mosaic Programme لگراند فرانسه در سایز باریک یک ماژول ، پهن دو ماژول و بزرگ تر
تحمل وزن 3 تن بر متر مربع ، صفحات عایق صدا و آکوستیک ،صفحات از ورقه فولادی گالوانیزه ،قابل بازیافت و مقاوم در برابر آتش سوزی
برای محیط های کاری با تعداد کم کاربران در مساحت کوچک ، ارتباط Gang frame ها با لوله خرطومی و نیازمند به اجرای فنرکشی
رهایی از فنر کشی و پیشگری از آسیب رسیدن به رسانه ها ،دسترسی همیشگی به رسانه ها ، تحمل وزن و فشار بالای مصالح ساختمانی
