• جعبه پریز کف خواب لگراند

جعبه پریز کف خواب لگراند

جعبه پریز کف خواب لگراند فرانسه روشی نوین در مدیریت کابل می باشد که با کارگذاری مستقیم در کف پلان انواع رسانه ها را در اختیار کاربران قرار می دهد . رسانه های متصل به جعبه‌ پریز های کف، راحتی بیشتری را برای کاربرانی که نیاز به دسترسی مکرر به پریز ها (مانند لپ‌تاپ) دارند، فراهم می‌کنند.

ارتفاع قابل تنظیم جعبه پریز کف خواب لگراند ، نصب عالی و بی نقص در سطوح بر آمده کف کاذب ایجاد می کند ، همچنین نسخه ای با ارتفاع کاهش یافته برای استفاده در مواقعی که ارتفاع کف برای تجهیز به رسانه های برق ، شبکه و …  محدود شده است، موجود است.

جعبه پریز های کف خواب لگراند در ظرفیت های 10 ، 12 و 18 ماژول موجود می باشد .

روش براورد جعبه پریز های کف خواب لگراند فرانسه

برای تهیه صورت براورد سه اقدام شامل انتخاب روش نصب ، انتخاب مکانیزم ها و انتخاب ظرفیت جعبه پریز کف خواب به طور همزمان مورد نیاز است ، پیشنهاد می گردد پس از مطالعه هر مرحله کد فنی مورد نظر خود را یادداشت و پس از تکمیل نهایی براورد ، به دفتر آدسا ارسال نمایید .



1. انتخاب روش نصب  :

بر اساس ایده های لگراند فرانسه سه روش نصب ارائه شده است (Legrand FloorBox Installation )

جعبه پریز کف خواب لگراند قابل پیاده سازی و نصب در داخل :

Legrand Floor box + mechanism

 Legrand Cat No. 89634 + Floor box + mechanism

 Legrand Cat No. 89630/31 + Floor box + mechanism

بر اساس ایده های لگراند فرانسه سه روش نصب ارائه شده است

(Legrand FloorBox Installation )

جعبه پریز کف خواب لگراند قابل پیاده سازی و نصب در داخل :

Legrand floorbox -Adjustable height from 75 to 105 mm

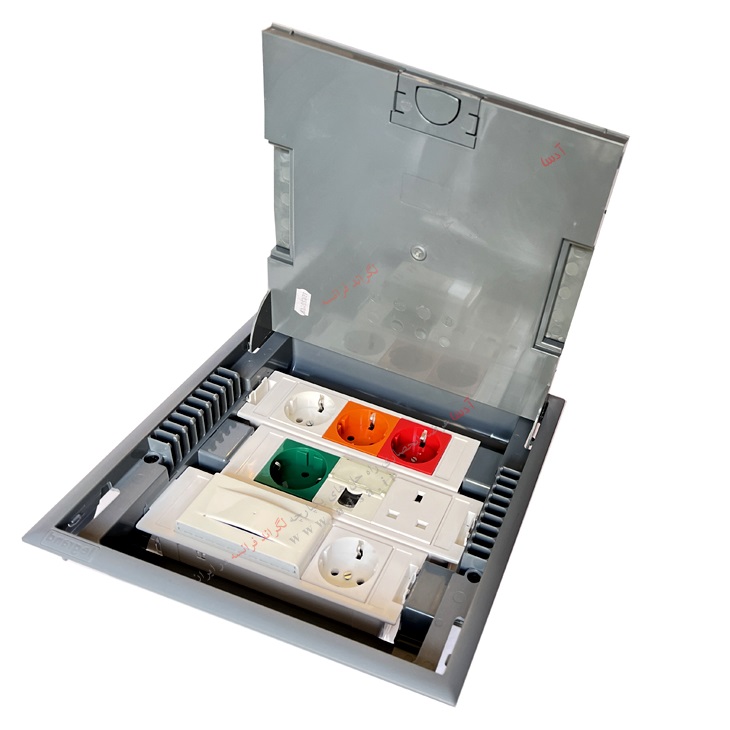

کف خواب 18 ماژول لگراند

فریم جعبه کف خواب 9 پریز لگراند ( 18 ماژول )

قابل تجهیز با 18 ماژول سوکت و پریز های موزاییک پروگرام

چیدمان پریز ها در کف جعبه پریز

قابل کارگذاری در داخل  کف کاذب

قابل کارگذاری در کف بتنی به کمک gang frame پلاستیکی

قابل کارگذاری در کف بتنی به کمک gang frame فلزی

تنظیم ارتفاع از 75 تا 105 میلی متر

Legrand Cat No. 896 10   18 Module FloorBox  for raised floor & concrete floors

فریم جعبه 6 پریز کف خواب لگراند

فریم جعبه کف خواب 6 پریز لگراند ( 12 ماژول )

قابل تجهیز با 12 ماژول سوکت و پریز های موزاییک پروگرام

چیدمان پریز ها در کف جعبه پریز

قابل کارگذاری در داخل  کف کاذب

قابل کارگذاری در کف بتنی به کمک gang frame پلاستیکی

قابل کارگذاری در کف بتنی به کمک gang frame فلزی

تنظیم ارتفاع از 75 تا 105 میلی متر

Legrand Cat No. 896 05   12 Module FloorBox  for raised floor & concrete floors



Legrand floorbox - reduced Height to 65 mm

کف خواب 5 پریز لگراند

فریم جعبه کف خواب 5 پریز لگراند ( 10 ماژول )

قابل تجهیز با 10 ماژول سوکت و پریز های موزاییک پروگرام

چیدمان پریز ها در پهلو های جعبه پریز

قابل کارگذاری در داخل  کف کاذب

قابل کارگذاری در کف بتنی به کمک Gang frame پلاستیکی

قابل کارگذاری در کف بتنی به کمک gang frame فلزی

تنظیم ارتفاع از 65 تا 105 میلی متر

Legrand Cat No. 896 20   10 Module FloorBox  for raised floor & concrete floors

جعبه پریز های کف خواب لگراند در دو مدل درب استیل brushed و درب Carpet با امکان اجرای نازک کاری کف روی درب تولید می شوند  .

3. انتخاب مکانیزم متناسب با ظرفیت جعبه پریز کف خواب:

برای مثال اگر برای استقرار یک کاربر در مکان مشخصی از پلان دو پریز برق ، دو پریز UPS ویک شبکه و تلفن مورد نیاز باشد :

Calculation the total size of mechanisms

4 = 2 عدد × پریز برق پهن 2 ماژول

4 = 2 عدد × پریز UPS پهن 2 ماژول

 1 = 1 عدد × پریز شبکه باریک 1 ماژول

1 =1 عدد × پریز تلفن باریک 1 ماژول

——————————————————-

10 ماژول

در مثال بالا اگر چه جعبه پریز کف خواب 10 ماژول با کد فنی Legrand Cat No. 896 20 کاملا متناسب با مکانیزم های انتخاب شده است ولی پیشنهاد می شود همواره ظرفیت جعبه پریز های کف خواب را حداقل دو ماژول بیشتر از مجموع سایز مکانیزم ها در نظر گرفته و بوسیله بلانک یک ماژول باریک با کد فنی Legrand Cat No. 77070 یا بلانک دو ماژول پهن با کد فنی Legrand Cat No. 77071 بپوشانید تا در صورت توسعه در آینده از تعویض جعبه کف خواب بی نیاز بوده و با حداقل هزینه ، تنها با انتقال کابل و نصب مکانیزم جدید به رسانه مورد نیاز دسترسی پیدا کنید.

ابعاد جعبه پریزهای کف خواب لگراند فرانسه بر حسب میلی متر

باکس کف خواب با درب استیل

جـــــــــعــبه پریز کـــــــــــــــــف

 ( Legrand FloorBox)

با در  پوش فلـــــــــــزی ضد زنگ

ویژگی های جعبه پریزهای کف خواب لگراند فرانسه با درب استیل : ظرفیت : 10, 12 و 18 مودول

1. قابلیت هماهنگی درب با طراحی کف و طراحی ارگونومیک متناسب با نیاز کاربران

ارتفاع قابل تنظیم2.قابلیت دو نوع تنظیم ارتفاع   65i– 105mm و 75i– 105mm

درب دو جهته فلورباکس لگراند3. قابلیت تغییر جهت درب

دسته درب باکس لگراند4.قابلیت باز کردن راحت درب با دستگیره جمع شونده

5.قلبلیت درب ضد زنگ با روکش نفیس استیل brushed

مدیریت کابل 6.قابلیت مدیریت کابل از دو طرف

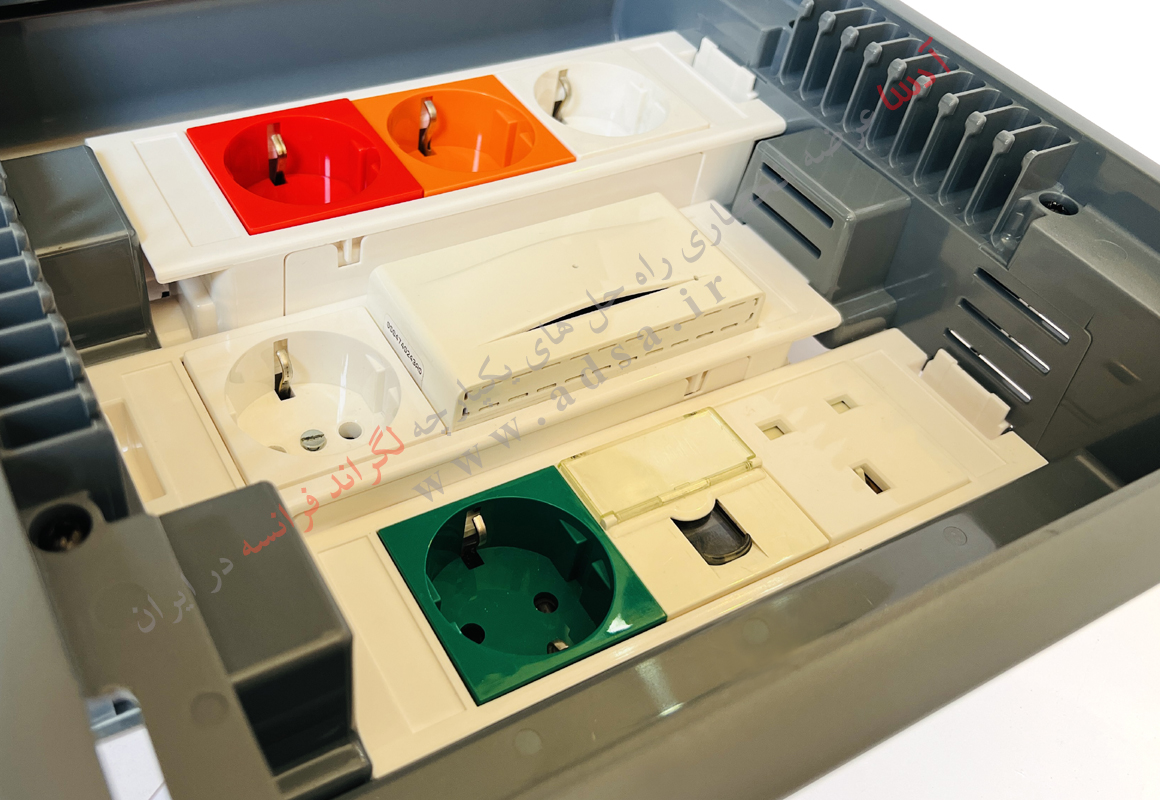

مراحل نصب مکانیزم ها در جعبه پریز کف خواب لگراند

Positioning wiring accessories In floor boxes with adjustable height 75 to 105 mm

1. بیرون آوردن Support frame به کمک پیچ گوشتی

باز کرئن ساپورت مکانیزم2. باز کردن راه ورد کابل به Support frame

جاگذاری مکانیزم ها در محفظه و اتصال به کابل3. اتصال مکانیزم ها به کابل مربوطه و جایگذاری مکانیزم در Support frame

جایگذاری محفظه مکانیزم ها در جای خود4.جایگذاری Support frame در کف جعبه کف خواب

Positioning wiring accessories In floor boxes height 65 mm

بیرون آوردن محفظه ی مکانیزم ها1. بیرون آوردن Support frame به کمک پیچ گوشتی

باز کردن Support frame برای ورود کابل و اتصال به مکانیزم

اتصال به پریز ها3. اتصال مکانیزم ها به کابل مربوطه و جایگذاری مکانیزم در Support frame

4.جایگذاری Support frame در قسمت کنار جعبه کف خواب مطابق شکل

انواع مکانیزم های موزاییک پروگرام Mosaic Programme لگراند فرانسه در سایز باریک یک ماژول ، پهن دو ماژول و بزرگ تر

تحمل وزن 3 تن بر متر مربع ، صفحات عایق صدا و آکوستیک ،صفحات از ورقه فولادی گالوانیزه ،قابل بازیافت و مقاوم در برابر آتش سوزی

 برای محیط های کاری با تعداد کم کاربران در مساحت کوچک ، ارتباط Gang frame ها با لوله خرطومی و نیازمند به اجرای فنرکشی

رهایی از فنر کشی و پیشگری از آسیب رسیدن به رسانه ها ،دسترسی همیشگی به رسانه ها ، تحمل وزن و فشار بالای مصالح ساختمانی
