ترانکینگ لوله و سیالات لگراند

ترانکینگ لگراند برای لوله و اسپلیت (سیالات ) محصول جدید لگراند فرانسه

ترانکینگ لوله و سیالات

ترانکینگ لوله روکار با نام تجاری Fluid Trunking در خانواده محصولات DLP فرانسه معرفی شده است . این داکت لوله روکار به عنوان یک ترانکینگ فقط ویژه لوله های روکار منتقل کننده انواع سیالات ارائه می شود . این نوع از ترانکینگ لوله لگراند، درموارد زیر کاربرد دارد:



  • سیستمهای تهویه مطبوعنصب ترانکینگ سیالات
  • کولر های اسپلیت
  • لوله های شوفاژو چیلر ها
  • لوله های اکسیژن و مواد بیهوشی در بیمارستانها و اتاقهای عمل
  • لوله های اطفاء جریق

 سیستم ترانکینگ لگراند برای سیالات (Fluid Trunking) ، به منظور پنهان سازی لوله هایی که در سطح دیواره ها استفاده می شود طراحی شده است. طراحی زیبا و استفاده از خطوط منحنی و چشم نواز این نوع خاص از ترانکینگ ها، پرداخت نهایی بی نظیری را سبب شده است. از این روی امکان استفاده از این محصول در محیط بیرونی و درونی محل کار و منزل به بهترین صورت فراهم آمده است.

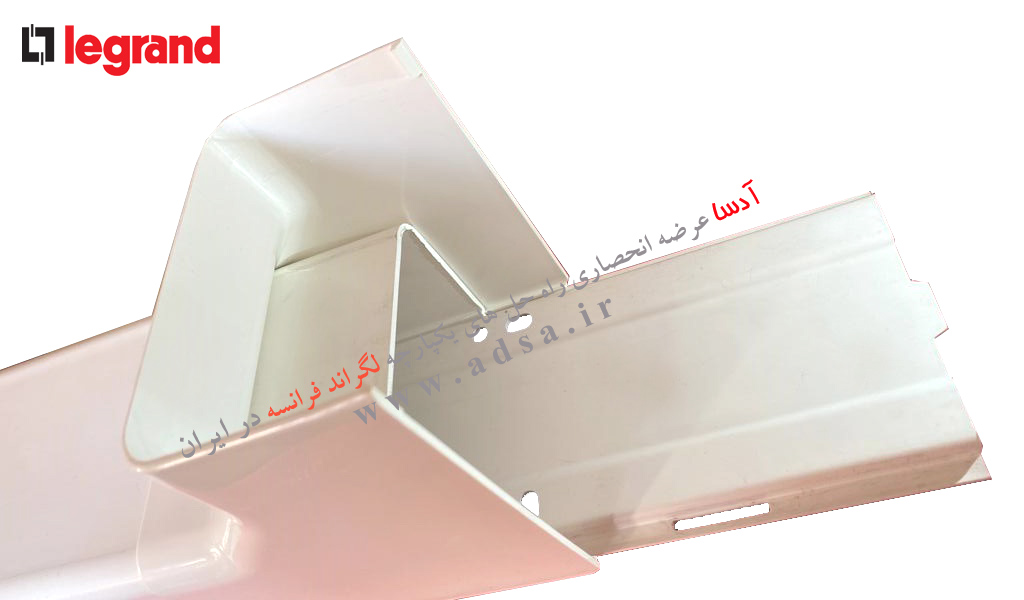

 ترانکینگ لوله و سیالات  شامل چهار بخش اصلی بدنه ، درب ، نگهدارنده ها و متعلقات می باشد.
این محصول لگراند در دو سایز مختلف در ابعاد 70×40 و 100×60 میلیمتر برای کولرهای گازی یک و دو موتوره طراحی شده است. جنس PVC مقاوم این ترانکینگ استفاده از آن را در محیط خارج از خانه و  حتی در شرایط محیطی نامطلوب (Out door)به بهترین وجه امکان پذیر ساخته است.

ترانکینگ مخصوص لوله اسپیلت

1- درب ترانکینگ Fluid (سیالات)

 اصلی ترین قسمت پوشش دهنده لوله های کولر گازی ، لوله کشی ساختمان (داکت اسپلیت) و لوله های آب روکار ، درب آن می باشد. این قسمت از جنس PVC و در شاخه های دو متری طراحی شده است. لگراند فرانسه از بهترین نوع مقاوم material پلیمری برای ساخت این نوع از ترانکینگ، استفاده کرده است

2- بدنه (صفحه) ترانکینگ لوله یا سیالات Fluid

این بخش نیز مانند درب از جنس PVC و در شاخه های دو متری توسط لگراند فرانسه تولید شده است. این دیواره گزینه ای بسیار کارامد برای مشتری می باشد و استفاده از گلندها پایداری نصب لوله ها را تضمین می نماید . در واقع نصب بدنه کانال کولرگازی بر روی گلندها انجام می شود.

lerand fixing clamp for fluid -611380.600.w

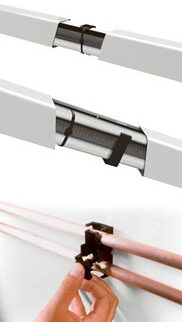

3- نگهدارنده های اولیه Fluid

 این نگه دارنده ها همانطور که در شکل نشان داده شده است به منظور جاگذاری اولیه لوله ها طراحی شده است.

پیشنهاد می شود در فواصل مساوی (معمولاً 50 سانتیمتر) یک عدد از این نوع گیره ها استفاده شود.

4- متعلقات Fluid

از مزایای بی نظیر ترانکینگ سیالات لگراند برای لوله های روکار ، طراحی و ساخت کلیه متعلقات مورد نیاز به منظور حصول بهترین شرایط نصب و پرداخت نهایی می باشد.

در تصاویر زیر کلیه متعلقات با جزئیات کامل نشان داده شده است. کلیه متعلقات برای هر دو سایز طراحی شده است.

End Cap

مسدود کننده داکت لوله و سیالات لگراند

External angle

گوشه خارجی داکت لوله و سیالات لگراند

Cover joint

قطعه اتصال درب داکت لوله و سیالات لگراند

Flat angle

گوشه تخت داکت لوله و سیالات لگراند

Tee junction

سه راهی داکت لوله و سیالات لگراند

Reduction

قطعه کاهنده سایز داکت لوله و سیالات لگراند

گوشه داخلی ترانکینگ سیالاتInternal angle

گوشه داخلی داکت لوله و سیالات

Corner wall passage

گوشه اتصال به دیوار داکت لوله و سیالات

Wall passage

فطعه اتصال به دیوار داکت لوله و سیالات

موارد استفاده مختلف ترانکینگ لگراند برای لوله و سیالات

ترانکینگ لوله برای کولر گازی

نصب ترانکینگ لگراند برای لوله و سیالات در داخل و خارج ساختمان

مقاومت در برابر عوامل محیطی امکان نصب در داخل و خارج از ساختمان را تامین می کند

نصب ترانکینگ لگراند برای لوله و سیالات در تهویه مطبوع

طراحی بسیار ظریف محصول این امکان را می دهد که لوله های با روکش حرارتی با استفاده از گیره های لوله در بدنه مخفی شود

داکت لوله و سیالات
داکت مخصوص لوله

نصب ترانکینگ لگراند برای لوله و سیالات در لوله کشی آب و شوفاژ

امکان نصب لوله های آب و  شوفاژ 10 تا  22  میلیتمر

ظرفیت ترانکینگ سیالات لگراند

ترکیب نصب لوله های تهویه مطبوع در ترانکینگ سیالات لگراند

ترانکینگ سیالات لگرند فرانسه سایز 100x60

Legrand DLP Trunking for Fluids
100×60
Legrand Cat No . 611300+611301

معرفی اتصالات

End Cap
مسدود کننده ترانکینگ سیلات
سایز 100×60
Legrand Cat No. 611203

Flat angle
گوشه تخت ترانکینگ سیالات
سایز 100×60
Legrand Cat No. 611304

Internal angle
گوشه داخلی ترانکینگ سیالات
سایز 100×60
Legrand Cat No. 611305

External angle
گوشه خارجی ترانکینگ سیالات
سایز 100×60
Legrand Cat No 611306

Cover joint
قطعه اتصال بدنه ترانکینگ سیالات
سایز 100×60
Legrand Cat No. 611307

Tee junction
سه راهي ترانکينگ سيالات
سایز 100×60
Legrand Cat No.611308

Corner wall passage
گوشه اتصال به ديوار ترانکينگ سيالات
سایز 100×60
Legrand Cat No. 611309

Wall passage
قطعه اتصال به ديوار ترانکينگ سيالات
سایز 100×60
Legrand Cat No. 611310

Pipe clips
گيره لوله های کولر گازی
Legrand Cat No. 611380

ترانکینگ سیالات لگراند فرانسه سایز 70x40

Legrand DLP Trunking for Fluids
70×40
Legrand Cat No . 611260+611261

معرفی اتصالات

End Cap
مسدود کننده ترانکینگ سیلات
سایز 70×40
Legrand Cat No. 611263

Flat angle
گوشه تخت ترانکینگ سیالات
سایز 70×40
Legrand Cat No. 611264

Internal angle
گوشه داخلی ترانکینگ سیالات
سایز 70×40
Legrand Cat No. 611265

External angle
گوشه خارجی ترانکینگ سیالات
سایز 70×40
Legrand Cat No 611266

Cover joint
قطعه اتصال بدنه ترانکینگ سیالات
سایز 70×40
Legrand Cat No. 611267

Corner wall passage
گوشه اتصال به ديوار ترانکينگ سيالات
سایز 70×40
Legrand Cat No. 611269

Wall passage
قطعه اتصال به ديوار ترانکينگ سيالات
سایز 70×40
Legrand Cat No. 611270

Pipe clips
گيره لوله های کولر گازی
.
Legrand Cat No. 611380

ترانک لوله و سیالاتترانکینگ لگراند برای لوله و سیالات روکار در 2 سایز 100x60 و 70x40

راهنمای نصب بدنه ترانکینگ سیالات لگراند فرانسه

1.ثابت کردن بدنه ترانکینگ سیالات به دیوار

2. اتصال بدنه ها به یکدیگر مطابق با الگوی برش ابتدا و انتهای ترانکینگ

3.نصب گیره ها  در فواصل معین جهت نگه داشتن لوله ها

4. نصب بست های کمربندی در فواصل معین جهت بستن لوله ها

5.قرار دادن لوله ها و ثابت کردن آن ها با بست کمربندی و گیره ها

6.نصب درب ترانکینگ سیالات بر روی بدنه
