انواع مکانیزم برق لگراند فرانسه

Legrand Mosaic Programme socket outlet

مکانیزم پریز برق ارتدار لگراند  socket outlets – 2P+E
سایز 2 ماژول 2 modules
16آمپر – استاندارد آلمان 16A – German standard
رنگ سفید   White
دارای ترمینال پیچی screw terminals
مکانیزم پریز برق UPS  ارتدار لگراند  socket outlets – tamperproof – 2P+E with shutters for child protection
سایز 2 ماژول 2 modules
16آمپر – استاندارد آلمان 16A – German standard
رنگ قرمز

red

دارای ترمینال پیچی screw terminals
قابلیت تحمل دما تا °850 برای مدت 30 ثانیه Self-extinguishing + 850° C / 30 s

به منظور مدیریت بهینه باتری UPS ،دریچه های پریز UPS به طور پیش فرض بسته و قفل می باشند و برا استفاده کاربران مجاز از باتری UPS نصب ضامن پریز Legrand Cat No. 502 99 الزامی است .

هشدار : هرگز به عوامل نصب اجازه شکستن قفل دریچه های  پریز UPS را ندهید!

ضامن پریز برق UPS  لگراند Tamperproof insert for socket
جهت استفاده مستقیم روی دو شاخه Fits directly into the plug



مکانیزم پریز برق ارتدار لگراند با محافظ کودک  socket outlets – 2P+E with shutters for child protection
سایز 2 ماژول 2 modules
16 آمپر – استاندارد آلمان 16A – German standard
رنگ نارنجی و آنتی میکروبیال

 Orange antimicrobial

دارای ترمینال اتوماتیک automatic terminals
قابلیت تحمل دما تا °650 برای مدت 30 ثانیه Self-extinguishing + 650° C / 30 s
مکانیزم پریز برق ارتدار لگراند با محافظ کودک  socket outlets – 2P+E with shutters for child protection
سایز 2 ماژول 2 modules
16 آمپر – استاندارد آلمان 16A – German standard
 رنگ سبز و آنتی میکروبیال

Green antimicrobial

دارای ترمینال اتوماتیک automatic terminals
قابلیت تحمل دما تا °650 برای مدت 30 ثانیه Self-extinguishing + 650° C / 30 s
مکانیزم پریز برق ارتدار لگراند      socket outlets – 2P+E
سایز 2 ماژول 2 modules
13 آمپر -استاندارد انگلستان 13A – British standard
رنگ سفید  White
دارای ترمینال پیچی screw terminals
قابلیت تحمل دما تا °650 برای مدت 30 ثانیه Self-extinguishing + 650° C / 30 s
مکانیزم برق تیغه ای استاندارد انگلستان

Legrand Cat No. 77505

انواع مکانیزم WI-FI لگراند فرانسه

Legrand Mosaic Access Point for Wi-Fi

مطابق با استانداردهای 802.11a و 802.11b/gdual band و dual radio Standards 802.11a and 802.11b/g dual band dual radio
سایز : 4 ماژول 4 modules
اتصال همسان با سوکتهای RJ45 48 ولت از طریق POE Identical connection as for a RJ 45 sockets 48 V supply via PoE
امنیت از طریق رمز گذاری ( WPA2 (802.11 i و ( authentication (802.1x Security via WPA2 encryption (802.11i) and authentication (802.1x)
به همراه سی دی تنظیمات اکسس پوینت Supplied with a configuration CD of access point
 رنگ سفید   White
ماکزیمم نرخ سرعت داده 54Mbps بر روی هر کدام از فرکانسهای 802.11a و 802.11b/g Data rate: 54 Mbps max. on each frequency (802.11a and 802.11g)
نیازمند منبع تغذیه 48 ولت برای انتقال برق و Data به اکسس پوینت provide 48 V supply for 1 to 12 Wi-Fi access points via 4 twisted pair cable
اکسس پوینت های موزاییک در Wi-Fi

Legrand Cat No. 74248

اتصال همسان با سوکتهای RJ45 48 ولت از طریق POE Identical connection as for a RJ 45 sockets 48 V supply via PoE
سایز 4 ماژول 4 modules
امنیت از طریق رمز گذاری ( WPA2 (802.11 i و ( authentication (802.1x Security via WPA2 encryption (802.11i) and authentication (802.1x)
به همراه سی دی تنظیمات اکسس پوینت Supplied with a configuration CD of access point
 رنگ سفید   White
ماکزیمم نرخ سرعت داده 54Mbps بر روی هر کدام از فرکانسهای 802.11a و 802.11b/g Data rate: 54 Mbps max. on each frequency (802.11a and 802.11g)
نیازمند منبع تغذیه 48 ولت برای انتقال برق و Data به اکسس پوینت provide 48 V supply for 1 to 12 Wi-Fi access points via 4 twisted pair cable
اکسس پوینت های موزاییک در Wi-Fi

Legrand Cat No. 74247

انواع مکانیزم کلید لگراند فرانسه

Legrand Mosaic Programme Switches 10 AX - 250 V

مکانیزم کلید پهن لگراند برای کلید تک پل One-way switches
سایز 2 ماژول 2 modules
10 آمپر -250 ولت 10A – 250 V
رنگ سفید  White
دارای ترمینال اتوماتیک Automatic terminals
کلید لگراند

Legrand Cat No. 77010

مکانیزم کلید باریک لگراند برای کلید دو پل One-way switches
سایز 1 ماژول 1 modules
10 آمپر -250 ولت 10A – 250 V
 رنگ سفید White
دارای ترمینال اتوماتیک Automatic terminals
کلید دو پل لگراند

Legrand Cat No. 77000

مکانیزم کلید تبدیل پهن لگراند برای کلید تک پل تبدیل Two-way switches
سایز 2 ماژول 2 modules
10 آمپر -250 ولت 10A – 250 V
 رنگ سفید White
دارای ترمینال اتوماتیک Automatic terminals
کلید لگراند

Legrand Cat No. 77011

مکانیزم کلید کراکس پهن لگراند Intermediate switch
سایز 2 ماژول 2 modules
10 آمپر -250 ولت 10A – 250 V
رنگ سفید White
دارای ترمینال پیچی screw terminals
کلید کراکس لگراند

Legrand Cat No. 74021

Legrand Mosaic Programme Switches 16 AX - 250 V

مکانیزم کلید پهن لگراند برای کلید تک پل Two-way switch
سایز 2 ماژول 2 modules
16 آمپر -250 ولت 16A – 250 V
 رنگ سفید  White
دارای ترمینال پیچی screw terminals
077092-LEGRAND-1000

Legrand Cat No. 77092

مکانیزم کلید باریک لگراند برای کلید دو پل Tow-way switches
سایز 1 ماژول 1 modules
16 آمپر -250 ولت 16A – 250 V
رنگ سفید White
دارای ترمینال پیچی Screw terminals
کلید دو پل 16 آمپر

Legrand Cat No. 77091

Legrand Mosaic Push-buttons 6 A - 250 V

مکانیزم کلید فشاری پهن لگراند 1-way push-button
سایز 2 ماژول 2 modules
6 آمپر -250 ولت 6A – 250 V
رنگ سفید White
دارای ترمینال پیچی screw terminals
کلید فشاری زنگ لگراند

Legrand Cat No. 74040

مکانیزم کلید فشاری پهن دو راه لگراند به همراه نشانگر 2-way push-button with indicator
سایز 2 ماژول 2 modules
6 آمپر -250 ولت 6A – 250 V
 رنگ سفید White
دارای ترمینال پیچی screw terminals

کلید فشاری لگراند

Legrand Cat No. 74042

Legrand Mosaic Blanking plates

بلانک باریک موزاییک لگراند Mosaic Blanking plates
سایز 1 ماژول 1 module
جاگذاری در کادرهای بدون مکانیزم و جلوگیری از ورود گرد و غبار Pre-equipped for fixing a printed circuit
رنگ سفید white

بلانک باریک یک ماژول لگراند

Legrand Cat No. 77070

بلانک پهن موزاییک لگراند Mosaic Blanking plates
سایز 2 ماژول 2 module
جاگذاری در کادرهای بدون مکانیزم و جلوگیری از ورود گرد و غبار Pre-equipped for fixing a printed circuit
رنگ سفید white

بلانک دو ماژول لگراند

Legrand Cat No. 77071

سویچ شبکه موزاییک

Legrand Mosaic switch-line

سوییچ موزاییک قابل نصب بر روی ترانکینگ ،ستون مجازی  switch – line for trunking ,column , and Mosaic TM patch blocks
سایز 6 ماژول 6 modules
ایجاد شبکه برای دستگاه های جانبی مانند رایانه ها، چاپگرها، سرورهای  بدون پچ پنل شبکه موجود را می توان با تعویض یک سوکت RJ 45 گسترش داد For networking peripheral devices such as computers, printers, servers without a patch panel An existing network can be extended by replacing
one RJ 45 socket
مطابق با استانداردهای IEE E 802-3 (اترنت) و EN 50081/82-2 (شرایط EMC) Conforms to standards IEE E 802-3 (Ethernet) and EN 50081/82-2 (EMC requirement)
مجهز به LED برای شناسایی ناهنجاری های شبکه و ترافیک منبع تغذیه داخلی 230± ولت ، ولتاژ موجود Equipped with LEDs for identifying network and traffic anomalies
Built-in 230 V± power supply, voltage present
سوییچ 6 ماژول لگراند

Legrand Cat No. 74278

انواع مکانیزم پریز تلفن لگراند فرانسه

Legrand Mosaic Telephone socket RJ11

مکانیزم پریز تلفن پهن لگراند Telephone sockets RJ11
سایز دو ماژول 2 modules
رنگ سفید  White
دارای 4 کنتاکت 4 contacts
دارای کانکتور مودولار با ترمینال 1/4 دور برای اتصال سریع modular Jack connector with 1/4 turn terminal for fast connection

مکانیزم پریز تلفن باریک لگراند Telephone sockets RJ11
سایز 1 ماژول 1 modules
رنگ سفید  White
دارای 4 کنتاکت 4 contacts
دارای کانکتور مودولار با ترمینال 1/4 دور برای اتصال سریع modular Jack connector with 1/4 turn terminal for fast connection


انواع مکانیزم شبکه لگراند فرانسه

Legrand Mosaic RJ 45 socket

پریز شبکه پهن  Cat 6 UTP برای ساختمان مسکونی Cat 6 UTP RJ 45 sockets
سایز 2 ماژول 2 modules
 رنگ سفید  White
دارای 8 کنتاکت با روکش طلا و پالادیوم برای مقابله با فساد هوازی 8 contacts
جزئیات فنی بیشتر در مورد کیفیت مکانیزم های شبکه لگراند …
پریز شبکه پهن لگراند

Legrand Cat No. 76564

پریز شبکه باریک Cat 6 UTP برای ساختمان مسکونی Cat 6 UTP RJ 45 sockets
سایز 1ماژول 1 modules
رنگ سفید  White
دارای 8 کنتاکت با روکش طلا و پالادیوم برای مقابله با فساد هوازی 8 contacts
جزئیات فنی بیشتر در مورد کیفیت مکانیزم های شبکه لگراند …
پریز شبکه باریک لگراند

Legrand Cat No. 76561

پریز شبکه پهن  Cat 6 FTP برای ساختمان اداری Cat 6 FTP RJ 45 sockets
سایز 2 ماژول 2 modules
رنگ سفید  White
دارای 9 کنتاکت با روکش طلا و پالادیوم برای مقابله با فساد هوازی 9 contacts
جزئیات فنی بیشتر در مورد کیفیت مکانیزم های شبکه لگراند …
پریز شبکه پهن لگراند

Legrand Cat No. 76565

پریز شبکه باریک Cat 6 FTP برای ساختمان اداری Cat 6 FTP RJ 45 sockets
سایز 1 ماژول 1 modules
رنگ سفید White
دارای 9 کنتاکت با روکش طلا و پالادیوم برای مقابله با فساد هوازی 9 contacts
جزئیات فنی بیشتر در مورد کیفیت مکانیزم های شبکه لگراند …
پریز شبکه باریک لگراند

Legrand Cat No. 76562

پریز شبکه پهن  Cat 6 STP برای ساختمان صنعتی Cat 6 STP RJ 45 sockets
سایز 2 ماژول 2 modules
رنگ سفید  White
دارای 9 کنتاکت با روکش طلا و پالادیوم برای مقابله با فساد هوازی 9 contacts
جزئیات فنی بیشتر در مورد کیفیت مکانیزم های شبکه لگراند …
پریز شبکه پهن لگراند

Legrand Cat No. 76566

پریز شبکه باریک Cat 6 STP برای ساختمان صنعتی Cat 6 STP RJ 45 sockets
سایز 1 ماژول 1 modules
رنگ سفید White
دارای 9 کنتاکت با روکش طلا و پالادیوم برای مقابله با فساد هوازی 9 contacts
جزئیات فنی بیشتر در مورد کیفیت مکانیزم های شبکه لگراند …
پریز شبکه stp لگراند

Legrand Cat No. 76563

پریز شبکه پهن  Cat 6A STP برای ساختمان صنعتی Cat 6A STP RJ 45 sockets
سایز 2 ماژول 2 modules
رنگ سفید  White
دارای 9 کنتاکت با روکش طلا و پالادیوم برای مقابله با فساد هوازی 9 contacts
دارای محافظ فلزی 360 درجه 360° metal shielding
جزئیات فنی بیشتر در مورد کیفیت مکانیزم های شبکه لگراند …
پریز شبکه پهن لگراند

Legrand Cat No. 76576

پریز شبکه باریک Cat 6A STP برای ساختمان صنعتی Cat 6A STP RJ 45 sockets
سایز 1 ماژول  1 modules
رنگ سفید White
دارای 9 کنتاکت با روکش طلا و پالادیوم برای مقابله با فساد هوازی 9 contacts
محافظ فلزی 360 درجه 360° metal shielding
جزئیات فنی بیشتر در مورد کیفیت مکانیزم های شبکه لگراند …
پریز شبکه stp لگراند

Legrand Cat No. 76573

انواع مکانیزم آنتن لگراند فرانسه

Legrand Mosaic RJ TV socket

پریز آنتن پهن تکی لگراند Single TV socket – 9.5 mm male
سایز 2 ماژول 2 modules
رنگ سفید  White
Low attenuation: 1 dB
پریز آنتن لگرند

Legrand Cat No. 78782

پریز آنتن پهن تلوزیون و رادیو لگراند Terminal TV/R socket
سایز 2 ماژول 2 modules
رنگ سفید White
attenuation: 10 dB
پریز آنتن و رادیو

Legrand Cat No. 78788

انواع مکانیزم بلند گو لگراند فرانسه

Legrand Loudspeaker sockets

پریز بلند گو باریک لگراند Loudspeaker socket
سایز 1ماژول 1 modules
رنگ سفید  White
اتصال پیچی Screw connection
پریز بلند گو -اسپیکر لگراند

Legrand Cat No. 74301

پریز بلند گو پهن  لگراند Loudspeaker socket
سایز 2 ماژول 2 modules
رنگ سفید  White
اتصال پیچی Screw connection
پریز اسپیکر پهن

Legrand Cat No. 74302

مکانیزم کنترل ولتاژ Dimmer لگراند فرانسه

Legrand control units - dimmers

کلید چرخشی دیمر لگراند Rotary switch dimmer
سایز 2 ماژول 2 modules
رنگ سفید White
برای لامپ هالوژن 100 تا500 وات و لامپ های رشته ای 230 ولت Operates 100 to 500 W halogen and incandescent 230 V
به همراه چراغ نشانگر ولتاژ موجود with “mains voltage present” Indicator light

کاربرد مکانیزم های خانواده موزاییک پروگرام لگراند:

مکانیزم پریز شبکه نیز می تواند مانند سایر مکانیزم های خانواده موزاییک پروگرام لگراند فرانسه ، در بیش از هشت متد نصب دیگر ، حضور مستقیم و موثر در انواع سناریوهای پیاده سازی داشته باشد :

پریز شبکه روکار

مکانیزم موزاییک پروگرام در نصب توکار دیواری لگراند

هماهنگی کامل با استفاده از حلقه های پلی آمید و قوطی های توکار خانواده BatiBox

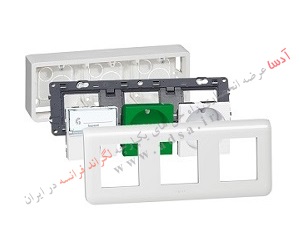

پریز شبکه روکار لگراندمکانیزم موزاییک پروگرام در نصب روکار دیواری لگراند

نصب روکار با قوطی های روکار 2 تا 8 ماژول

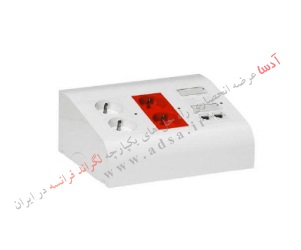

نصب پریز شبکه بر روی رابط رومیزی لگراند

مکانیزم موزاییک پروگرام در انواع رابط رومیزی لگراند

ترکیبی از زیبایی و کاربری آسان، مخصوص سالن های اجتماعات ،میز جلسات ،میز مدیریت و…

مکانیزم موزییک پروگرام در جعبه کف روکار لگراند

نصب به همراه ترانکینگ روکار کف لگراند فرانسه  (floor duct)

نصب پریز شبکه بر ستون مجازی لگراد

مکانیزم موزاییک پروگرام در ستون های مجازی لگراند

طراحی شده برای نصب روی کف اصلی ساختمان ، کف کاذب و حتی سقف کاذب (ستون های مجازی بلند) با آزادی عمل و انعطاف پذیری بالا

نصب پریز شبکه روی ترانکینگ لگراند

مکانیزم موزاییک پروگرام در ترانکینگ لگراند

ترکیب موفق ترانکینگ های DLP و مکانیزم های Mosaic Programme بوسیله کادر و پایه 2 تا 8 ماژول مخصوص

WI FI در خانواده موزاییک پروگرام لگراند فرانسه

قابل نصب بر روی دیوار به صورت روکار یا توکار ،داخل ترانکینگ ، روی ستون مجازی و …

دو اصطلاح مهم " مکانیزم " و " ماژول " در خانواده کلید و پریز موزاییک پروگرام

مکانیزم/ Mechanism

در خانواده کلید و پریز های موزاییک پروگرام , دو اصطلاح پر کابرد و جدید “مکانیزم/ Mechanism ” و” مودول/ ماژول (module) ” توسط لگراند فرانسه تعریف شده اند که در مکالمات روز مره افراد زیادی معانی آنها را اشتباه و جابجا به کار میگیرند. بطوریکه اصطلاح “مکانیزم ” به قطعه اصلی داخل قاب کلید و پریز ها اطلاق می گردد.  لگراند فرانسه از اصطلاح مکانیزم برای شمارش ، بیان کاربرد ، تعیین نوع هر کلید و پریز و معرفی المان های مختلف به کار رفته در هر نقطه از پلان پروژه استفاده می نماید . مثلا” در پروژه ها میگوییم ، 2 عدد مکانیزم برق شهری ، یا 15 عدد مکانیزم تلفن و یا یک عدد مکانیزم شبکه .

مودول/ ماژول module

کلید تک پل لگراند فرانسهاصطلاح مودول یا ماژول صرفا” بیان کننده ابعاد فیزیکی و سایز بدنه مکانیزم ها در خانواده موزاییک پروگرام می باشد. ومفهوم آن فقط برای محاسبه ظرفیت لازم در داخل قاب و کادرحلقه انتخابی و یا مثلا برای سنجش خرید جعبه پریز کف خواب متناسب با سر جمع سایز مکانیزم ها استفاده می شود. مثل سایز مکانیزم های برق شهری که چون پهن هستند سایز آنها ذاتا” دو ماژول می باشد. یا برخی مکانیزم های باریک شبکه که سایز آن یک مودول هست. به این ترتیب به صرف بیان اصطلاح ” مودول ” ، آن به معنی و مفهوم شمارش کردن تعداد و یا نام بردن کلید و پریزها نخواهد بود. به بیان دیگر اصطلاح مودول َ هرگز به معنی تعداد پورت و یا ابزاری برای شمارش المانهای بکار رفته در طرح یک مجموعه کلید و پریز نمی باشد.

الگوی سایز و ابعاد مکانیزم موزاییک پروگرام

1 – پریز یا کلید موزاییک پروگرام با سایز یک ماژول یعنی ،‌ مکانیزم باریک ، به شکل مستطیل و به ابعاد 45X22/5 میلیمتر .

2 – پریز یا کلید موزاییک پروگرام با سایز دو ماژول یعنی ، مکانیزم پهــن ، به شکل مربع و به ابعاد 45X 45 میلیمتر .

3 – در مورد مکانیزم های پریز برق ، تقریبا در هیچ استانداردی به جز استاندارد برق ایتالیاَ‌، تولیداتی برای نوع باریک و یک مودول آن وجود ندارد .

4 – کوچکترین واحد مکانیزم ساخته شده لگراند که بیشتر در خصوص Voice و Data  کاربرد دارند ، یک ماژول می باشد.

تجهیزات شبکه مسی لگراند شامل کابل ،پچ پنل ،پچ کورد و پریز شبکه ،اجزای مورد نیاز سیستم LCS2 برای ایجاد پیوندهای بهینه با کارایی حداکثری

با قابليت چرخش كل بدنه رک، به همراه تجهيزات داخل آن برای دسترسی آسان به داخل رک بدون خاموش نمودن ادوات Active

محصول دکوراتیو اختصاصی بازار کشور فرانسه

مناسب برای نصب رومیزی و سه کنج کف ، سقف و دیوارها

تحمل وزن 3 تن بر متر مربع ، صفحات عایق صدا و آکوستیک ، صفحات از ورقه فولادی گالوانیزه ، قابل بازیافت و مقاوم در برابر آتش سوزی
